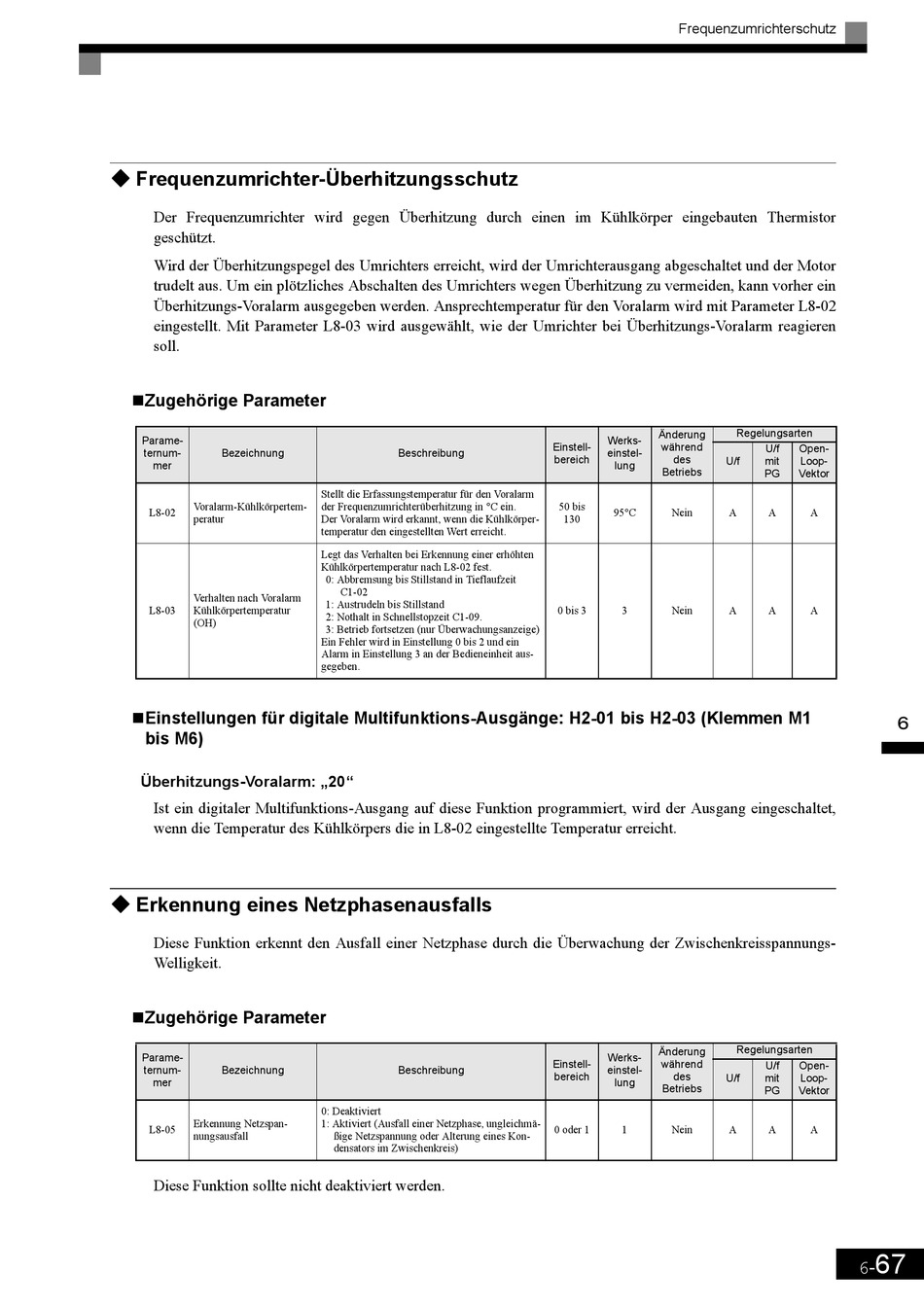

Frequenzumrichter-Überhitzungsschutz
Der Frequenzumrichter wird gegen Überhitzung durch einen im Kühlkörper eingebauten Thermistor
geschützt.
Wird der Überhitzungspegel des Umrichters erreicht, wird der Umrichterausgang abgeschaltet und der Motor
trudelt aus. Um ein plötzliches Abschalten des Umrichters wegen Überhitzung zu vermeiden, kann vorher ein
Überhitzungs-Voralarm ausgegeben werden. Ansprechtemperatur für den Voralarm wird mit Parameter L8-02
eingestellt. Mit Parameter L8-03 wird ausgewählt, wie der Umrichter bei Überhitzungs-Voralarm reagieren
soll.
"Zugehörige Parameter
Parame-
ternum- Bezeichnung
mer
Voralarm-Kühlkörpertem-
L8-02
peratur
Verhalten nach Voralarm
L8-03 Kühlkörpertemperatur
(OH)
"Einstellungen für digitale Multifunktions-Ausgänge: H2-01 bis H2-03 (Klemmen M1
bis M6)
Überhitzungs-Voralarm: „20"
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion programmiert, wird der Ausgang eingeschaltet,
wenn die Temperatur des Kühlkörpers die in L8-02 eingestellte Temperatur erreicht.
! ! ! !

Erkennung eines Netzphasenausfalls

Diese Funktion erkennt den Ausfall einer Netzphase durch die Überwachung der Zwischenkreisspannungs-
Welligkeit.
"Zugehörige Parameter
Parame-
ternum- Bezeichnung
mer
Erkennung Netzspan-
L8-05
nungsausfall
Diese Funktion sollte nicht deaktiviert werden.
Beschreibung
Stellt die Erfassungstemperatur für den Voralarm
der Frequenzumrichterüberhitzung in °C ein.
Der Voralarm wird erkannt, wenn die Kühlkörper-
temperatur den eingestellten Wert erreicht.
Legt das Verhalten bei Erkennung einer erhöhten
Kühlkörpertemperatur nach L8-02 fest.
0: Abbremsung bis Stillstand in Tieflaufzeit
C1-02
1: Austrudeln bis Stillstand
2: Nothalt in Schnellstopzeit C1-09.
3: Betrieb fortsetzen (nur Überwachungsanzeige)
Ein Fehler wird in Einstellung 0 bis 2 und ein
Alarm in Einstellung 3 an der Bedieneinheit aus-
gegeben.
Beschreibung
0: Deaktiviert
1: Aktiviert (Ausfall einer Netzphase, ungleichmä-
ßige Netzspannung oder Alterung eines Kon-
densators im Zwischenkreis)
Frequenzumrichterschutz
Änderung
Werks-
Einstell- während
einstel-
bereich des
U/f
lung
Betriebs
50 bis
95°C Nein
130
0 bis 3 3 Nein
Änderung
Werks-
Einstell- während
einstel-
bereich des
U/f
lung
Betriebs
0 oder 1 1 Nein
Regelungsarten
U/f Open-
mit Loop-
PG Vektor
A A A
A A A
Regelungsarten
U/f Open-
mit Loop-
PG Vektor
A A A
