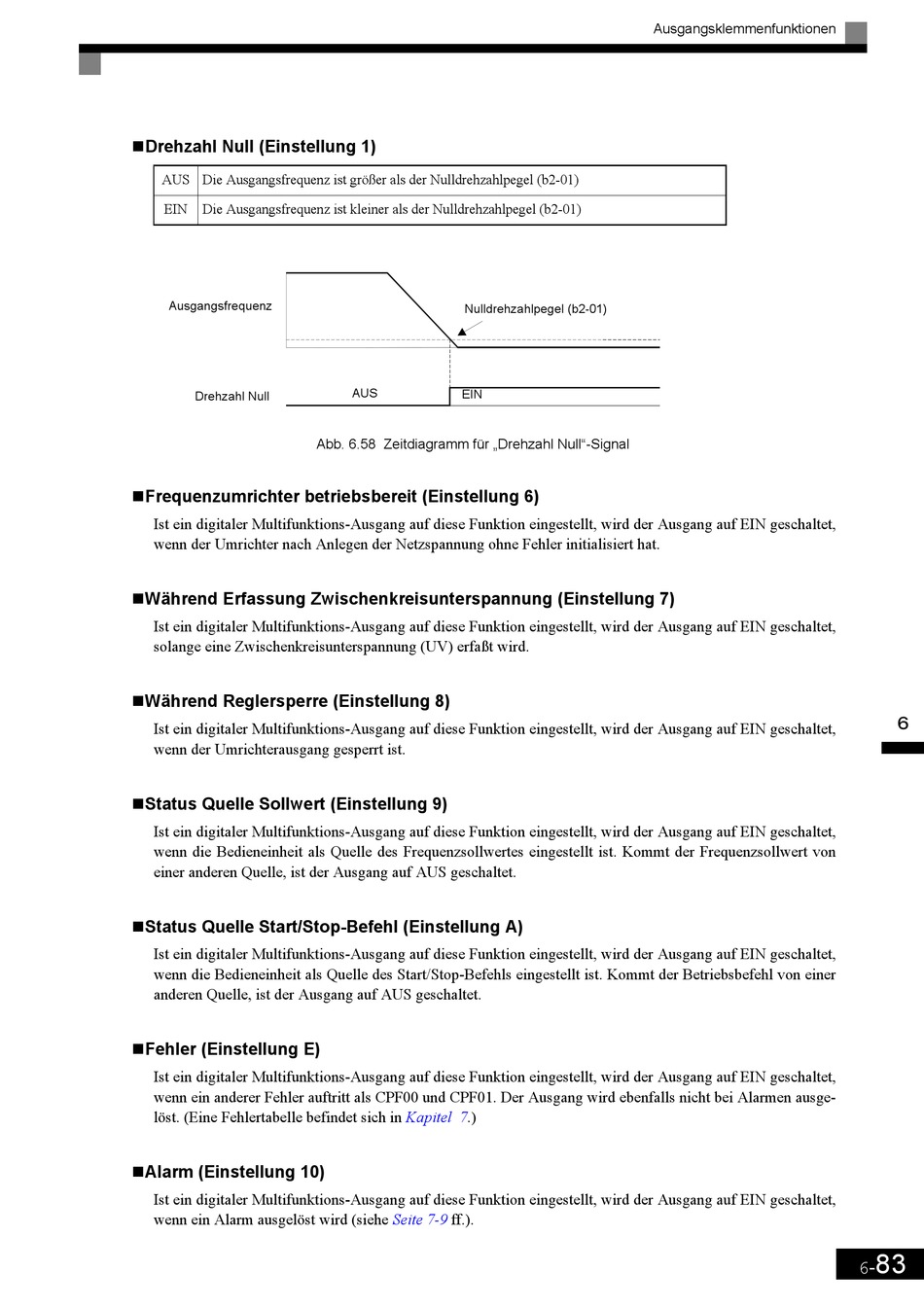

YASKAWA Varispeed F7 Bedienungsanleitung Seite 263

"Drehzahl Null (Einstellung 1)
AUS Die Ausgangsfrequenz ist größer als der Nulldrehzahlpegel (b2-01)
EIN Die Ausgangsfrequenz ist kleiner als der Nulldrehzahlpegel (b2-01)
Ausgangsfrequenz
Drehzahl Null
"Frequenzumrichter betriebsbereit (Einstellung 6)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
wenn der Umrichter nach Anlegen der Netzspannung ohne Fehler initialisiert hat.
"Während Erfassung Zwischenkreisunterspannung (Einstellung 7)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
solange eine Zwischenkreisunterspannung (UV) erfaßt wird.
"Während Reglersperre (Einstellung 8)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
wenn der Umrichterausgang gesperrt ist.
"Status Quelle Sollwert (Einstellung 9)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
wenn die Bedieneinheit als Quelle des Frequenzsollwertes eingestellt ist. Kommt der Frequenzsollwert von
einer anderen Quelle, ist der Ausgang auf AUS geschaltet.
"Status Quelle Start/Stop-Befehl (Einstellung A)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
wenn die Bedieneinheit als Quelle des Start/Stop-Befehls eingestellt ist. Kommt der Betriebsbefehl von einer
anderen Quelle, ist der Ausgang auf AUS geschaltet.
"Fehler (Einstellung E)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
wenn ein anderer Fehler auftritt als CPF00 und CPF01. Der Ausgang wird ebenfalls nicht bei Alarmen ausge-
löst. (Eine Fehlertabelle befindet sich in
"Alarm (Einstellung 10)
Ist ein digitaler Multifunktions-Ausgang auf diese Funktion eingestellt, wird der Ausgang auf EIN geschaltet,
wenn ein Alarm ausgelöst wird (siehe
Nulldrehzahlpegel (b2-01)
AUS
EIN
Abb. 6.58 Zeitdiagramm für „Drehzahl Null"-Signal
Kapitel 7.)
Seite 7-9 ff.).
