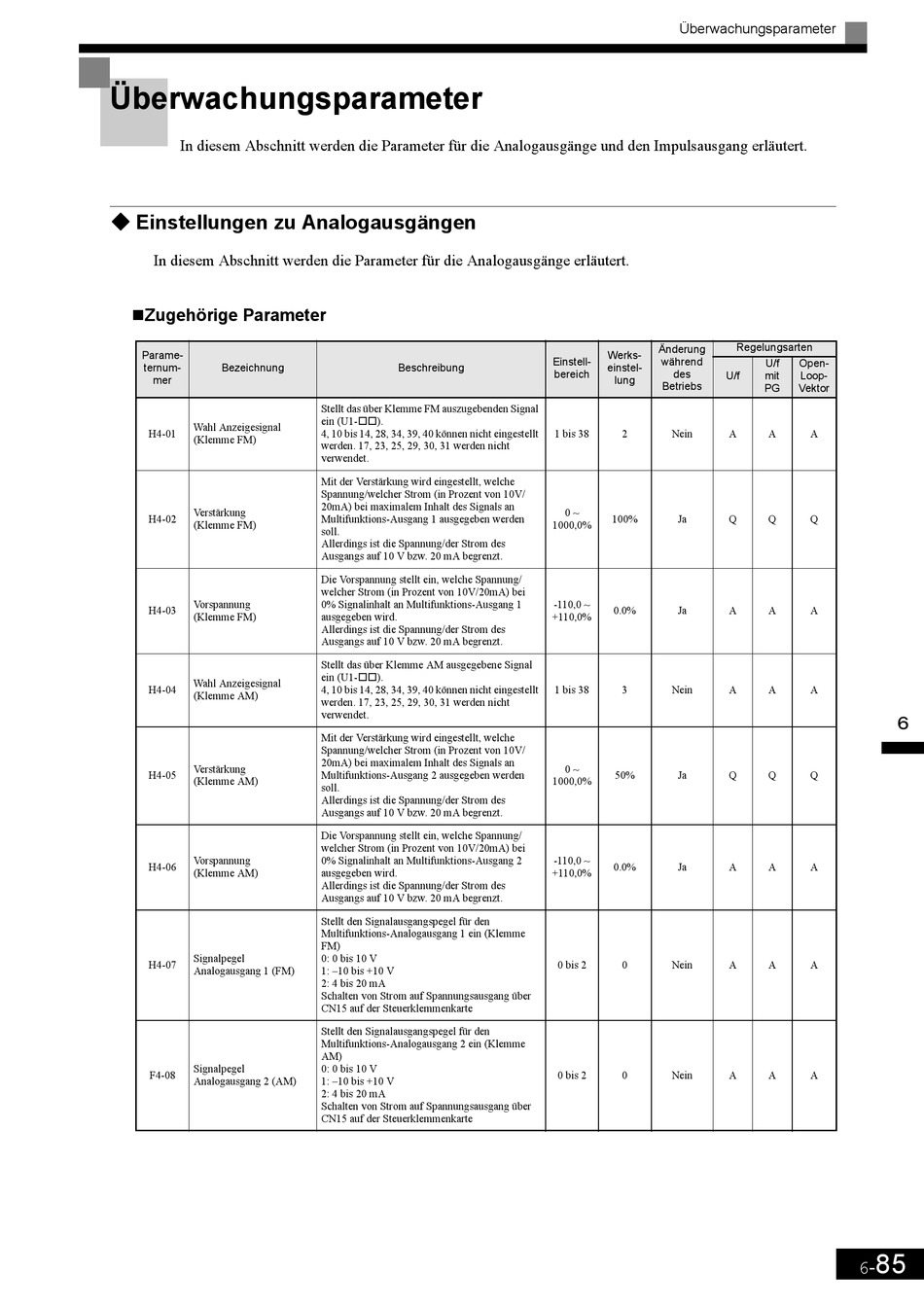

Überwachungsparameter
In diesem Abschnitt werden die Parameter für die Analogausgänge und den Impulsausgang erläutert.
! ! ! !
Einstellungen zu Analogausgängen
In diesem Abschnitt werden die Parameter für die Analogausgänge erläutert.
"Zugehörige Parameter
Parame-
ternum- Bezeichnung
mer
Wahl Anzeigesignal
H4-01
(Klemme FM)
Verstärkung
H4-02
(Klemme FM)
Vorspannung
H4-03
(Klemme FM)
Wahl Anzeigesignal
H4-04
(Klemme AM)
Verstärkung
H4-05
(Klemme AM)
Vorspannung
H4-06
(Klemme AM)
Signalpegel
H4-07
Analogausgang 1 (FM)
Signalpegel
F4-08
Analogausgang 2 (AM)
Beschreibung
Stellt das über Klemme FM auszugebenden Signal
ein (U1-##).
4, 10 bis 14, 28, 34, 39, 40 können nicht eingestellt
werden. 17, 23, 25, 29, 30, 31 werden nicht
verwendet.
Mit der Verstärkung wird eingestellt, welche
Spannung/welcher Strom (in Prozent von 10V/
20mA) bei maximalem Inhalt des Signals an
Multifunktions-Ausgang 1 ausgegeben werden
soll.
Allerdings ist die Spannung/der Strom des
Ausgangs auf 10 V bzw. 20 mA begrenzt.
Die Vorspannung stellt ein, welche Spannung/
welcher Strom (in Prozent von 10V/20mA) bei
0% Signalinhalt an Multifunktions-Ausgang 1
ausgegeben wird.
Allerdings ist die Spannung/der Strom des
Ausgangs auf 10 V bzw. 20 mA begrenzt.
Stellt das über Klemme AM ausgegebene Signal
ein (U1-##).
4, 10 bis 14, 28, 34, 39, 40 können nicht eingestellt
werden. 17, 23, 25, 29, 30, 31 werden nicht
verwendet.
Mit der Verstärkung wird eingestellt, welche
Spannung/welcher Strom (in Prozent von 10V/
20mA) bei maximalem Inhalt des Signals an
Multifunktions-Ausgang 2 ausgegeben werden
soll.
Allerdings ist die Spannung/der Strom des
Ausgangs auf 10 V bzw. 20 mA begrenzt.
Die Vorspannung stellt ein, welche Spannung/
welcher Strom (in Prozent von 10V/20mA) bei
0% Signalinhalt an Multifunktions-Ausgang 2
ausgegeben wird.
Allerdings ist die Spannung/der Strom des
Ausgangs auf 10 V bzw. 20 mA begrenzt.
Stellt den Signalausgangspegel für den
Multifunktions-Analogausgang 1 ein (Klemme
FM)
0: 0 bis 10 V
1: –10 bis +10 V
2: 4 bis 20 mA
Schalten von Strom auf Spannungsausgang über
CN15 auf der Steuerklemmenkarte
Stellt den Signalausgangspegel für den
Multifunktions-Analogausgang 2 ein (Klemme
AM)
0: 0 bis 10 V
1: –10 bis +10 V
2: 4 bis 20 mA
Schalten von Strom auf Spannungsausgang über
CN15 auf der Steuerklemmenkarte
Überwachungsparameter
Änderung
Werks-
Einstell- während
einstel-
bereich des
U/f
lung
Betriebs
1 bis 38 2 Nein
0 ~
100% Ja
1000,0%
-110,0 ~
0.0% Ja
+110,0%
1 bis 38 3 Nein
0 ~
50% Ja
1000,0%
-110,0 ~
0.0% Ja
+110,0%
0 bis 2 0 Nein
0 bis 2 0 Nein
Regelungsarten
U/f Open-
mit Loop-
PG Vektor
A A A
Q Q Q
A A A
A A A
Q Q Q
A A A
A A A
A A A
85
6-
