Let ook op dat het aan het richtingsroer (5) gevormde scharnier (6) hierbij in een voorgemaakte gleuf moet worden
ingepast en het richtingsroer daarbij niet kantelt, maar parallel met de richtingsroerstabilisator verloopt.
Controleer verder of een montage in overeenstemming met afbeelding 3 probleemloos mogelijk is. Idealiter moet
hierbij de vleugel worden gemonteerd en de staartvlakeenheid in overeenstemming met de illustratie in afbeelding 3
worden afgesteld.
Als alles perfect is, moet de staartvlakeenheid met 5-minuten epoxyharslijm aan de romp worden gekleefd.
Breng een beetje lijm links en rechts in de uitsparing van de romp aan. Trek de beschermfolie van de romp af en breng
beide delen samen.
Maak beide delen vast tot de lijm met de kleefband is uitgehard zodat de hoek van 90° t.o.v. de vleugel wordt
aangehouden. Lijmresten moeten onmiddellijk worden verwijderd.

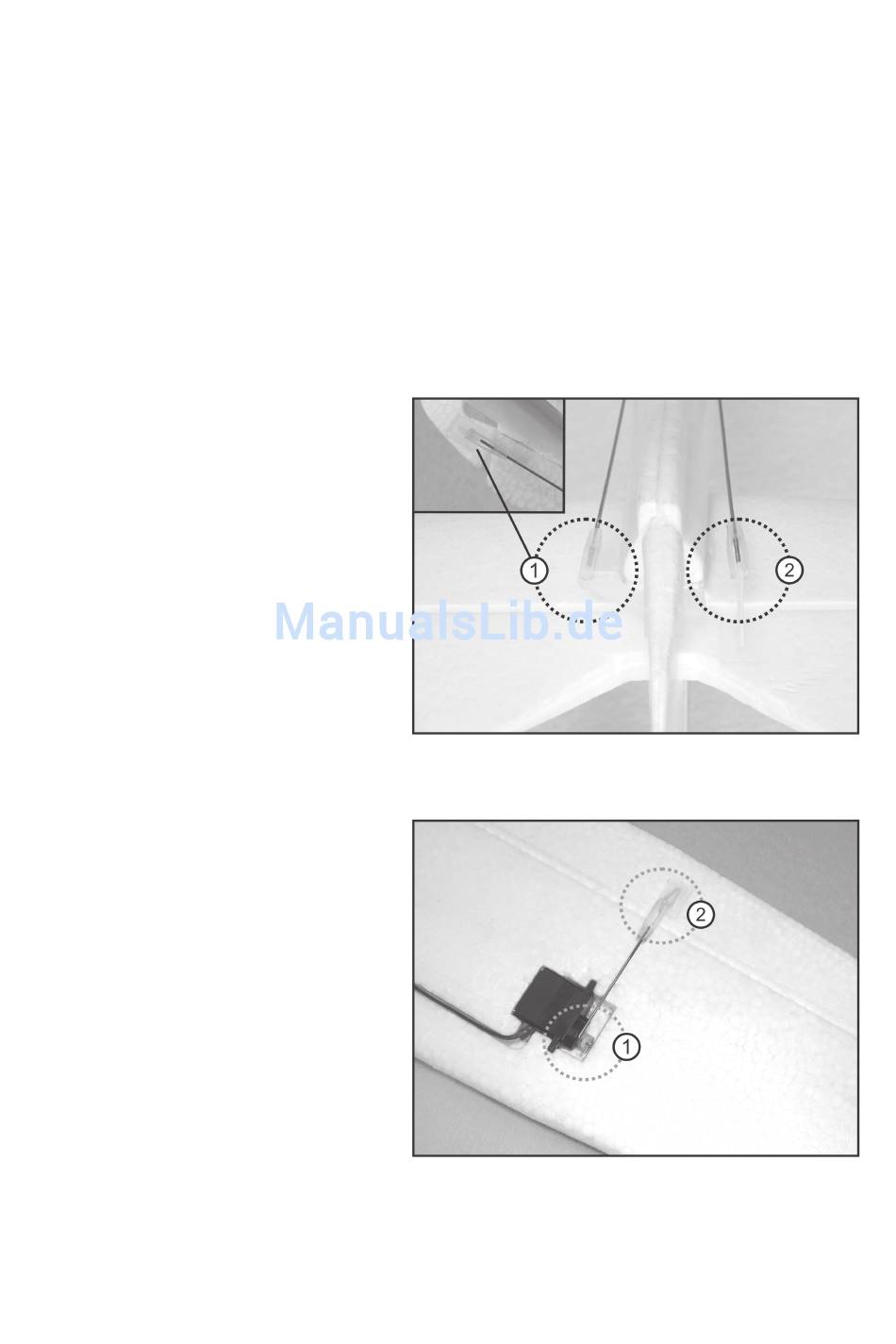

b) Montage van de stuurstangen aan hoogte- en richtingsroeren

Plaats de roerhefbomen van de servo's in een hoek
van precies 90° tot de servobehuizing.
Kort de stangen voor hoogte- en richtingsroer aan de
dempingsvlakken af door de vorkkoppen zodanig in-
of uit te draaien dat de dempingsvlakken neutraal zijn
en klik de vorkkoppen in de roerhoorns vast (1 en 2).
Bij hoogte- en richtingsroeren moeten de vorkkoppen
voor de eerste vluchten in het buitenste gat van de
roerhoorn worden ingehaakt.
De correcte werking wordt in het hoofdstuk „Controleren
van de besturingsfuncties" verklaard.

c) Controle van de stuurstangen aan de rolroeren

De koppelingen van de rolroeren zijn reeds af fabriek
gemonteerd. Controleer bij ingeschakelde afstands-
bediening of de roerhoorn van de servo (1) in een hoek
van 90° t.o.v. de servobehuizing staat. Controleer ook
of de roerhoorns van de stuurstangen zich in de uiterste
positie van de roerhoorns (2) bevinden.
Bij neutrale positie van trimming en stuurknuppel van
het rolroer moeten de rolroeren zich eveneens in neu-
trale positie bevinden en afsluiten met de achterzijde
van de vleugel. Als dit niet het geval is, moet u door het
in- of uitdraaien van de vorkkoppen worden verlengd.
De aansluiting van de rolroerservo wordt in het volgend
hoofdstuk „Montage van de vleugels" verklaard. De
correcte werking wordt in het hoofdstuk „Controleren
van de besturingsfuncties" verklaard.
Afbeelding 4
Afbeelding 5
