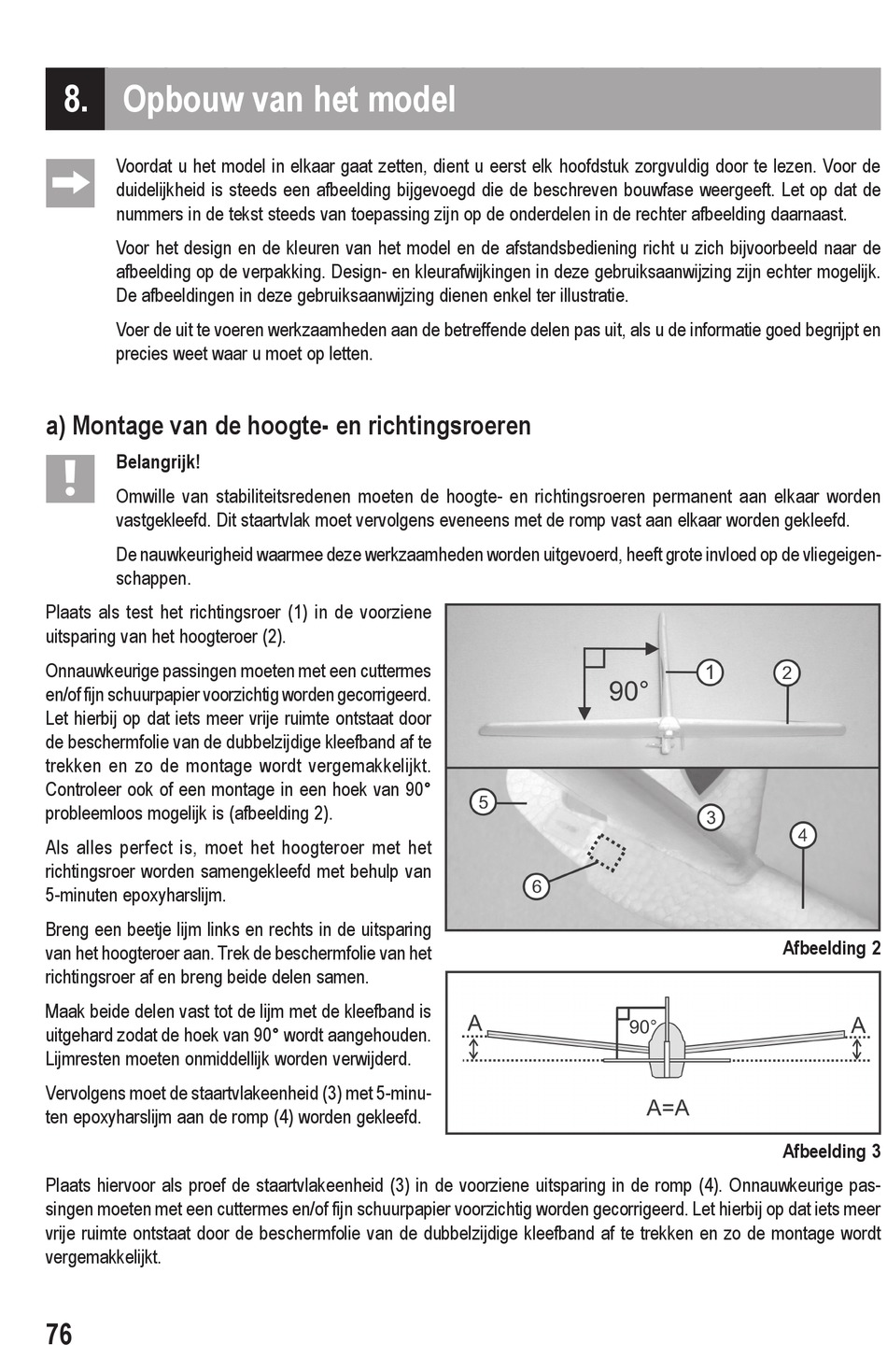

8. Opbouw van het model

Voordat u het model in elkaar gaat zetten, dient u eerst elk hoofdstuk zorgvuldig door te lezen. Voor de
duidelijkheid is steeds een afbeelding bijgevoegd die de beschreven bouwfase weergeeft. Let op dat de
nummers in de tekst steeds van toepassing zijn op de onderdelen in de rechter afbeelding daarnaast.
Voor het design en de kleuren van het model en de afstandsbediening richt u zich bijvoorbeeld naar de
afbeelding op de verpakking. Design- en kleurafwijkingen in deze gebruiksaanwijzing zijn echter mogelijk.
De afbeeldingen in deze gebruiksaanwijzing dienen enkel ter illustratie.
Voer de uit te voeren werkzaamheden aan de betreffende delen pas uit, als u de informatie goed begrijpt en
precies weet waar u moet op letten.

a) Montage van de hoogte- en richtingsroeren

Belangrijk!
Omwille van stabiliteitsredenen moeten de hoogte- en richtingsroeren permanent aan elkaar worden
vastgekleefd. Dit staartvlak moet vervolgens eveneens met de romp vast aan elkaar worden gekleefd.
De nauwkeurigheid waarmee deze werkzaamheden worden uitgevoerd, heeft grote invloed op de vliegeigen-
schappen.
Plaats als test het richtingsroer (1) in de voorziene
uitsparing van het hoogteroer (2).
Onnauwkeurige passingen moeten met een cuttermes
en/of fijn schuurpapier voorzichtig worden gecorrigeerd.
Let hierbij op dat iets meer vrije ruimte ontstaat door
de beschermfolie van de dubbelzijdige kleefband af te
trekken en zo de montage wordt vergemakkelijkt.
Controleer ook of een montage in een hoek van 90°
probleemloos mogelijk is (afbeelding 2).
Als alles perfect is, moet het hoogteroer met het
richtingsroer worden samengekleefd met behulp van
5-minuten epoxyharslijm.
Breng een beetje lijm links en rechts in de uitsparing
van het hoogteroer aan. Trek de beschermfolie van het
richtingsroer af en breng beide delen samen.
Maak beide delen vast tot de lijm met de kleefband is
uitgehard zodat de hoek van 90° wordt aangehouden.
Lijmresten moeten onmiddellijk worden verwijderd.
Vervolgens moet de staartvlakeenheid (3) met 5-minu-
ten epoxyharslijm aan de romp (4) worden gekleefd.
Plaats hiervoor als proef de staartvlakeenheid (3) in de voorziene uitsparing in de romp (4). Onnauwkeurige pas-
singen moeten met een cuttermes en/of fijn schuurpapier voorzichtig worden gecorrigeerd. Let hierbij op dat iets meer
vrije ruimte ontstaat door de beschermfolie van de dubbelzijdige kleefband af te trekken en zo de montage wordt
vergemakkelijkt.
76
Afbeelding 2
Afbeelding 3
