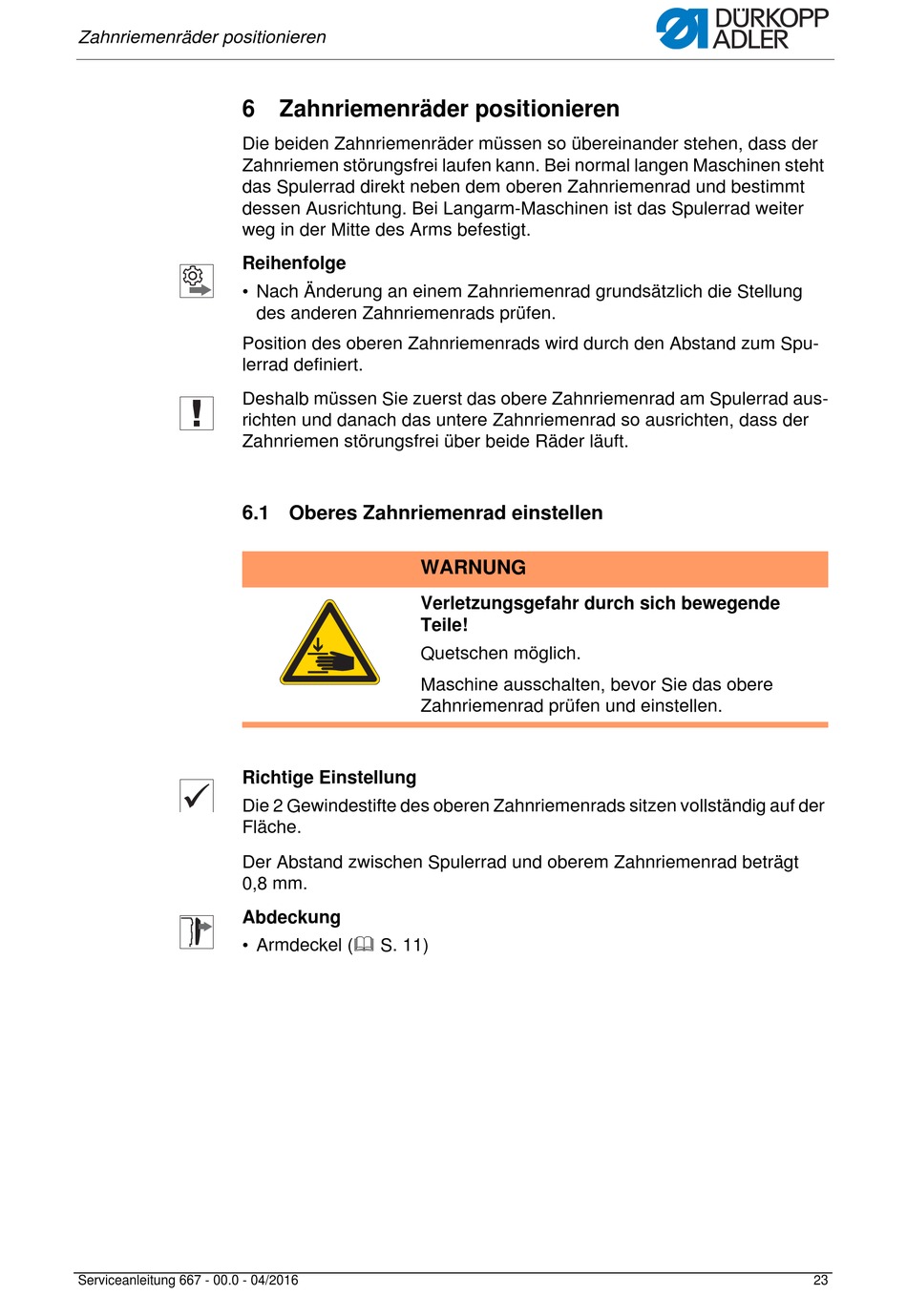

Zahnriemenräder positionieren
6
Die beiden Zahnriemenräder müssen so übereinander stehen, dass der
Zahnriemen störungsfrei laufen kann. Bei normal langen Maschinen steht
das Spulerrad direkt neben dem oberen Zahnriemenrad und bestimmt
dessen Ausrichtung. Bei Langarm-Maschinen ist das Spulerrad weiter
weg in der Mitte des Arms befestigt.
Reihenfolge
• Nach Änderung an einem Zahnriemenrad grundsätzlich die Stellung
Position des oberen Zahnriemenrads wird durch den Abstand zum Spu-
lerrad definiert.
Deshalb müssen Sie zuerst das obere Zahnriemenrad am Spulerrad aus-
richten und danach das untere Zahnriemenrad so ausrichten, dass der
Zahnriemen störungsfrei über beide Räder läuft.
6.1 Oberes Zahnriemenrad einstellen
Richtige Einstellung
Die 2 Gewindestifte des oberen Zahnriemenrads sitzen vollständig auf der
Fläche.
Der Abstand zwischen Spulerrad und oberem Zahnriemenrad beträgt
0,8 mm.
Abdeckung
• Armdeckel ( S. 11)
Serviceanleitung 667 - 00.0 - 04/2016
Zahnriemenräder positionieren
des anderen Zahnriemenrads prüfen.
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie das obere
Zahnriemenrad prüfen und einstellen.
