Armwelle positionieren
4
Richtige Einstellung
Die 3 Gewindestifte (3) der Armwellenkurbel (1) sitzen vollständig auf der
Fläche. Die Armwellenkurbel (1) sitzt bündig am Maschinenguss (2).
Abdeckung
• Armdeckel ( S. 11)

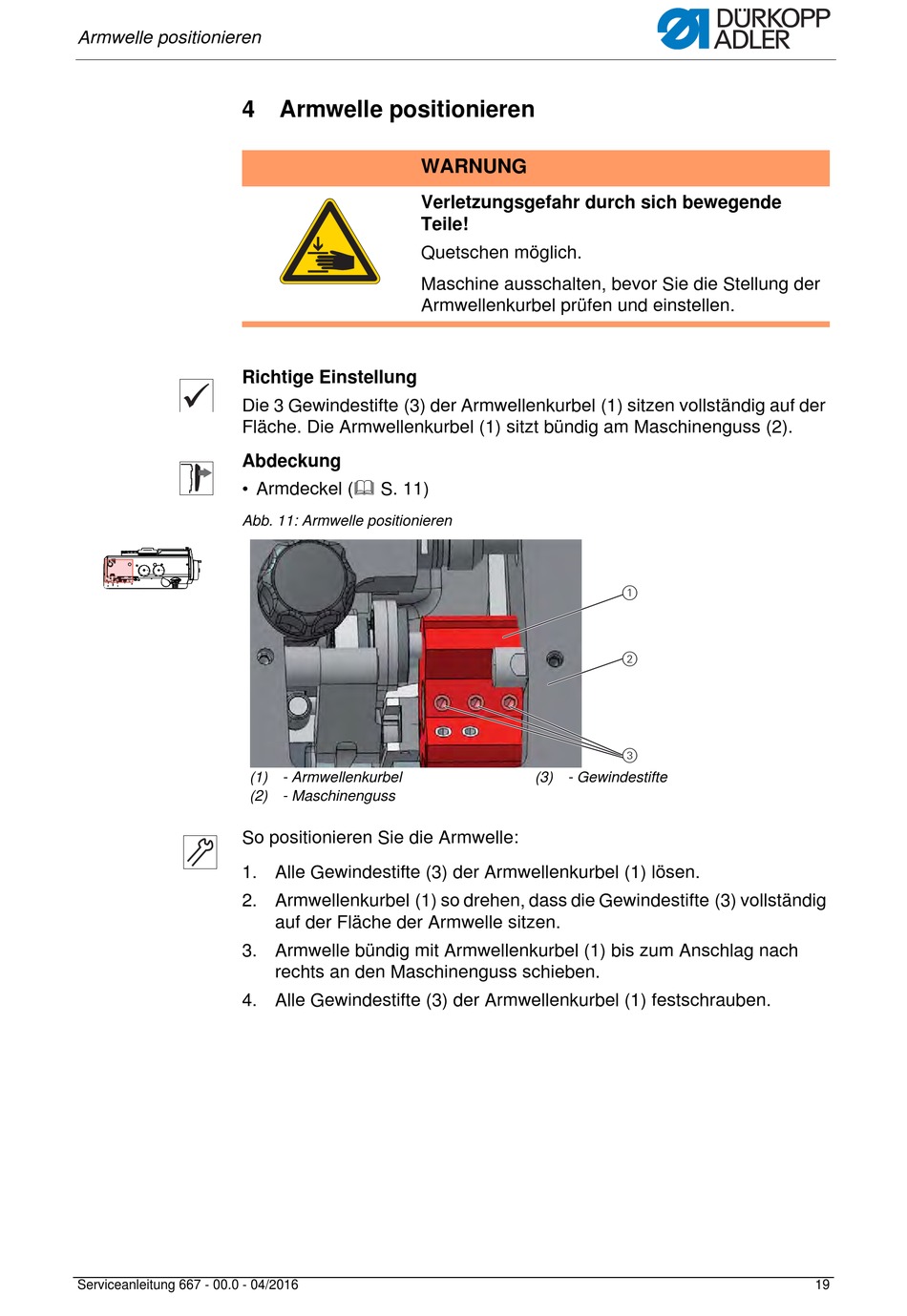

Abb. 11: Armwelle positionieren
So positionieren Sie die Armwelle:
1. Alle Gewindestifte (3) der Armwellenkurbel (1) lösen.
2. Armwellenkurbel (1) so drehen, dass die Gewindestifte (3) vollständig
3. Armwelle bündig mit Armwellenkurbel (1) bis zum Anschlag nach
4. Alle Gewindestifte (3) der Armwellenkurbel (1) festschrauben.
Serviceanleitung 667 - 00.0 - 04/2016
Armwelle positionieren
(1) - Armwellenkurbel
(2) - Maschinenguss
auf der Fläche der Armwelle sitzen.
rechts an den Maschinenguss schieben.
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie die Stellung der
Armwellenkurbel prüfen und einstellen.
(3) - Gewindestifte
19
