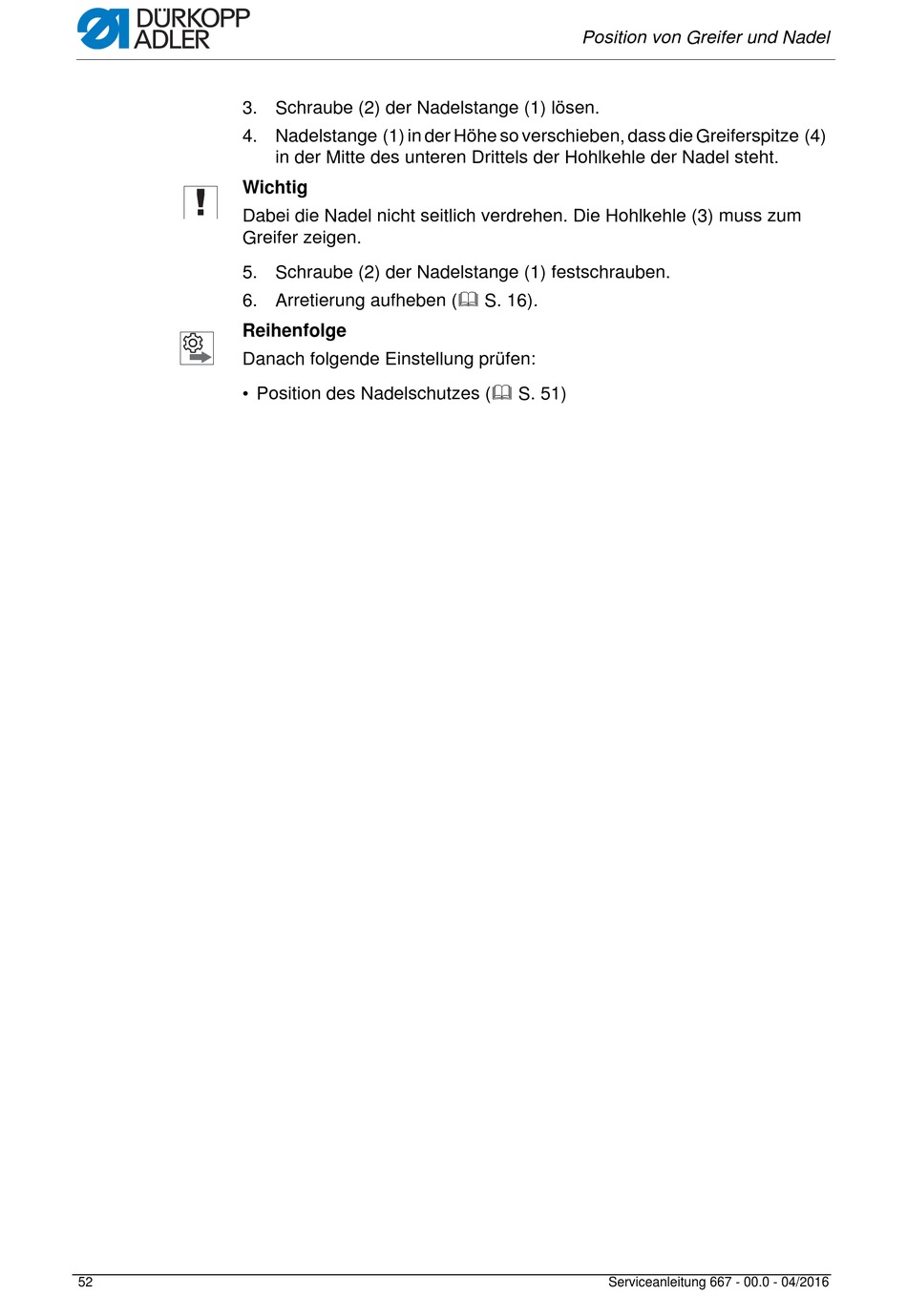

Position von Greifer und Nadel
3. Schraube (2) der Nadelstange (1) lösen.
4. Nadelstange (1) in der Höhe so verschieben, dass die Greiferspitze (4)
in der Mitte des unteren Drittels der Hohlkehle der Nadel steht.
Wichtig
Dabei die Nadel nicht seitlich verdrehen. Die Hohlkehle (3) muss zum
Greifer zeigen.
5. Schraube (2) der Nadelstange (1) festschrauben.
6. Arretierung aufheben ( S. 16).
Reihenfolge
Danach folgende Einstellung prüfen:
• Position des Nadelschutzes ( S. 51)
52
Serviceanleitung 667 - 00.0 - 04/2016
