7.1 Oberes Stichlängen-Stellrad einstellen
Richtige Einstellung
Oberes Stichlängen-Stellrad auf 0:
Kein Spiel am Stichsteller-Getriebe. Die Laschen des Getriebes ste-
Abdeckung
• Oberteil umlegen ( S. 10)
So stellen Sie das obere Stichlängen-Stellrad ein:
1. Maschine am Hauptschalter ausschalten.
Die Maschine schaltet auf das obere Stichlängen-Stellrad um.

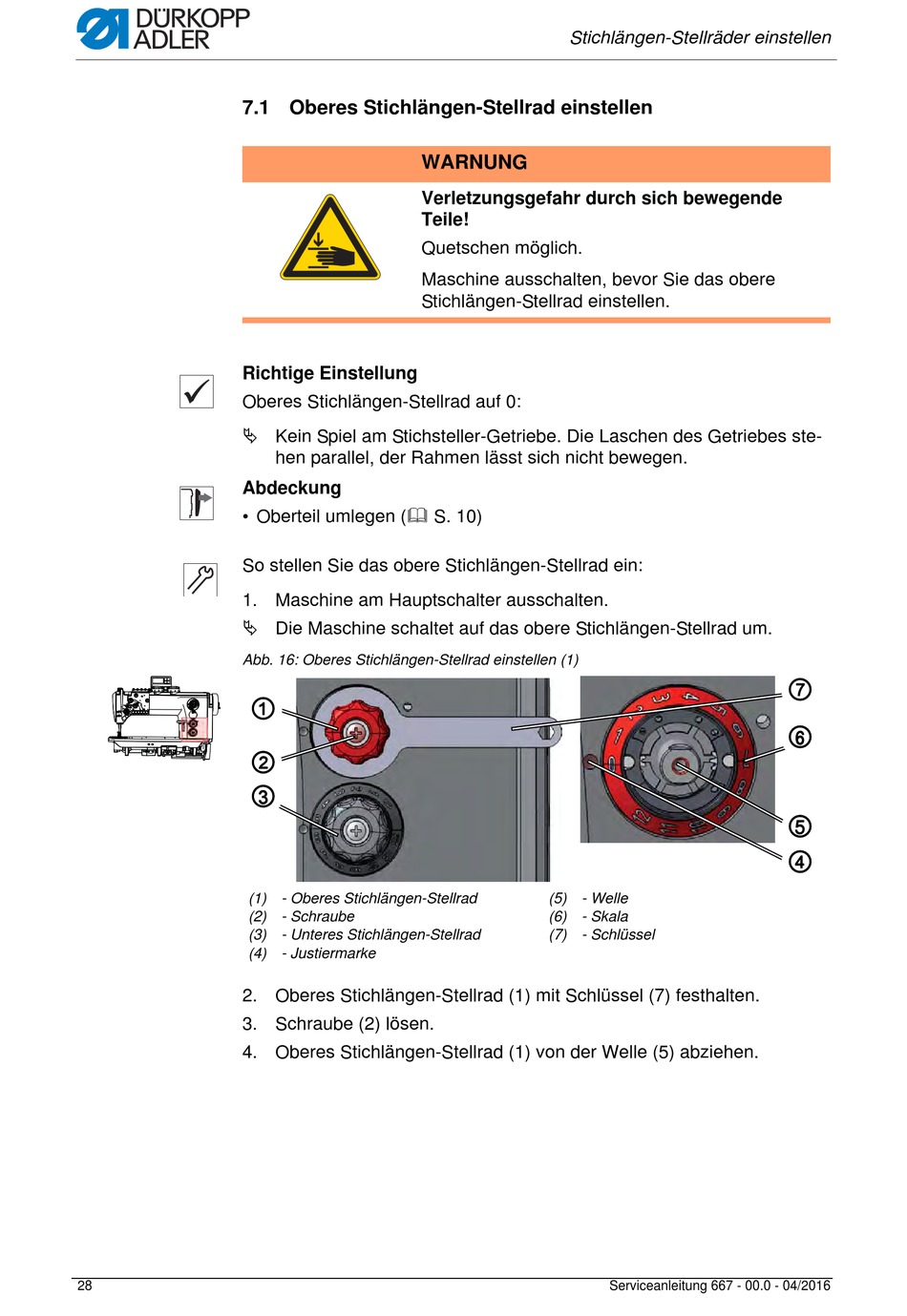

Abb. 16: Oberes Stichlängen-Stellrad einstellen (1)
(1) - Oberes Stichlängen-Stellrad
(2) - Schraube
(3) - Unteres Stichlängen-Stellrad
(4) - Justiermarke
2. Oberes Stichlängen-Stellrad (1) mit Schlüssel (7) festhalten.
3. Schraube (2) lösen.
4. Oberes Stichlängen-Stellrad (1) von der Welle (5) abziehen.
28
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie das obere
Stichlängen-Stellrad einstellen.
hen parallel, der Rahmen lässt sich nicht bewegen.
①
②
③
Stichlängen-Stellräder einstellen
(5) - Welle
(6) - Skala
(7) - Schlüssel
Serviceanleitung 667 - 00.0 - 04/2016
⑦
⑥
⑤
④
