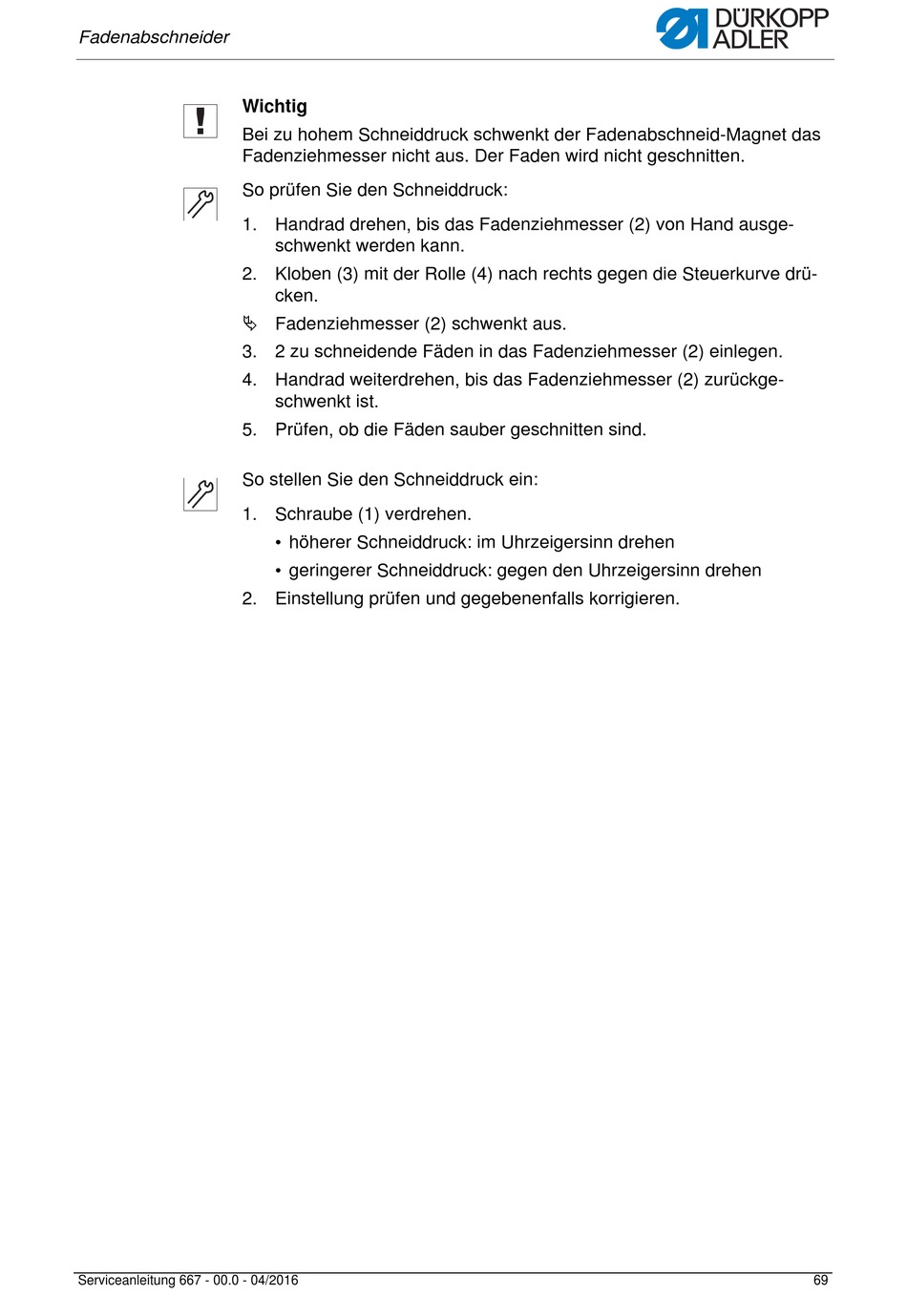

Dürkopp Adler M-TYPE 667 Serviceanleitung Seite 71

Inhaltsverzeichnis

Werbung

Fadenabschneider
Wichtig
Bei zu hohem Schneiddruck schwenkt der Fadenabschneid-Magnet das
Fadenziehmesser nicht aus. Der Faden wird nicht geschnitten.
So prüfen Sie den Schneiddruck:
1. Handrad drehen, bis das Fadenziehmesser (2) von Hand ausge-
2. Kloben (3) mit der Rolle (4) nach rechts gegen die Steuerkurve drü-
 Fadenziehmesser (2) schwenkt aus.
3. 2 zu schneidende Fäden in das Fadenziehmesser (2) einlegen.
4. Handrad weiterdrehen, bis das Fadenziehmesser (2) zurückge-
5. Prüfen, ob die Fäden sauber geschnitten sind.
So stellen Sie den Schneiddruck ein:
1. Schraube (1) verdrehen.
2. Einstellung prüfen und gegebenenfalls korrigieren.
Serviceanleitung 667 - 00.0 - 04/2016
schwenkt werden kann.
cken.
schwenkt ist.
• höherer Schneiddruck: im Uhrzeigersinn drehen
• geringerer Schneiddruck: gegen den Uhrzeigersinn drehen
69
