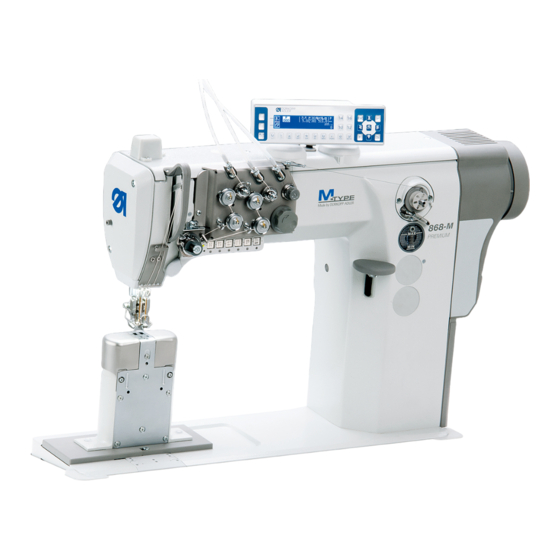

- Seite 1 M-TYPE PREMIUM Zusatzanleitung Elektronischer Kantenanschlag...
- Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2019...
-
Seite 3: Inhaltsverzeichnis
Software-Einstellungen am Bedienfeld OP3000 ......15 3.1.1 Elektronischen Kantenanschlag aktivieren ......... 15 3.1.2 Elektronischen Kantenanschlag kalibrieren........ 16 Software-Einstellung am Bedienfeld Commander ...... 17 3.2.1 Elektronischen Kantenanschlag aktivieren ......... 17 3.2.2 Elektronischen Kantenanschlag kalibrieren........ 18 Platineneinstellung kontrollieren ..........19 Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... - Seite 4 Inhaltsverzeichnis Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
-
Seite 5: Allgemeine Informationen
0867 593704 korrekt ist. Teilenummer Menge Bezeichnung elektronischer Kantenanschlag (vormontiert) 9202 150757 Senkschraube M6x16 0867 593780 Hülse 9870 867066 Leitung CAN 9870 867067 Leitung CAN 0867 593740 Abdeckung 0867 593750 Abdeckung 9204 431657 Zylinderschraube M4x10 Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 6: Montage
Kantenanschläge, verringert sich der maximale Verfahrweg. Sind die Längen- und Höhenmaße geringer als die der Dürkopp Adler Kantenanschläge, können die minimalen Abstände (X-Achse: 1 mm; Z- Achse: 0,1 mm) nicht mehr erreicht werden. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 7: Einachsiger Elektronischer Kantenanschlag
4. Handrad (1) und Motorabdeckung (2) abnehmen. Information Das Handrad und die Motorabdeckung müssen NUR bei -M PREMIUM-Maschinen abgenommen werden. Die Verteilerplatine am Maschinenoberteil ist bei den anderen Maschinen unter dem Ventildeckel angebracht. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... - Seite 8 7. Leitung Materialdickenerkennung (6) aus der Maschine entfernen. Diese Leitung wird nicht mehr benötigt. Abb. 3: Kantenanschlag montieren (3) ⑦ ⑧ (7) - Schrauben (8) - Gewindestift 8. Kantenanschlag mit Schrauben (7) und Gewindestift (8) festschrau- ben. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
- Seite 9 X103) zum Maschinenkopf verlegen. 14. Leitung Materialdickenerkennung (11) an der Platine am Maschinen- kopf anstecken. Wichtig Beim Verlegen der Leitungen darauf achten, dass die Leitungen die be- weglichen Teile in der Maschine NICHT behindern. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
- Seite 10 Dabei darauf achten, keine Leitungen einzuklemmen. Information Die Abdeckung des Kantenanschlags wird mit 3 langen und einer kurzen Schraube festgeschraubt. Die kurze Schraube wird in die linke obere Bohrung der Abdeckung ge- schraubt. 16. Bedienfeld anschließen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
-
Seite 11: Kantenanschlag In Der Höhe Einstellen
2. Rändelschraube (1) drehen, bis die gewünschte Höhe des Kantenan- schlags erreicht ist. • Kantenanschlag höher einstellen: Rändelschraube (1) im Uhr- zeigersinn drehen • Kantenanschlag niedriger einstellen: Rändelschraube (1) gegen den Uhrzeigersinn drehen Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 12: Zweiachsigen Elektronischen Kantenanschlag Montieren
4. Handrad (1) und Motorabdeckung (2) abnehmen. Information Das Handrad und die Motorabdeckung müssen NUR bei -M PREMIUM-Maschinen abgenommen werden. Die Verteilerplatine am Maschinenoberteil ist bei den anderen Maschinen unter dem Ventildeckel angebracht. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... - Seite 13 Steuerung ziehen. 7. Leitung Materialdickenerkennung (6) aus der Maschine entfernen. Diese Leitung wird nicht mehr benötigt. Abb. 9: Zweiachsigen elektronischen Kantenanschlag montieren (3) ⑦ (7) - Schrauben 8. Schrauben (7) an der Platinenhalterung lösen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
- Seite 14 ⑧ ⑦ (7) - Schrauben (8) - Schrauben 9. Kantenanschlag mit Schrauben (8) festschrauben. Darauf achten, die Hülsen als Abstandshalter zwischen Maschinen- gehäuse und Kantenanschlag-Halter zu stecken. 10. Platinenhalterung mit Schrauben (7) festschrauben. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
- Seite 15 (Steckplatz an der Kantenanschlag-Platine: X105) zum Maschi- nenkopf verlegen. 16. Leitung Materialdickenerkennung (11) an der Platine am Maschinen- kopf anstecken. Wichtig Beim Verlegen der Leitungen darauf achten, dass die Leitungen die be- weglichen Teile in der Maschine NICHT behindern. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
- Seite 16 Dabei darauf achten, keine Leitungen einzuklemmen. Information Die Abdeckung des Kantenanschlags besteht aus 2 Teilen. Schrauben Sie zuerst den unteren Teil an. Der obere Teil der Abdeckung überlappt den unteren Teil. 18. Bedienfeld anschließen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
-
Seite 17: Software-Einstellungen
2. Tasten P und S am Bedienfeld gleichzeitig drücken. Die Eingabemaske für das Passwort erscheint. 3. Mit den Zifferntasten das Passwort eingeben (25483). Sie befinden sich in der Techniker-Ebene. 4. Im Menü Maschinenkonfiguration das Untermenü Kantenan- schlag wählen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 18: Elektronischen Kantenanschlag Kalibrieren
3. Kantenanschlag mit den Tasten so verfahren, dass der Kanten- ▲/▼ anschlag den Absteckstift leicht klemmt. Der Wert im Display ändert sich NICHT. 4. Eingabe mit OK bestätigen. Die Kalibrierung ist abgeschlossen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 19: Software-Einstellung Am Bedienfeld Commander
Nähein- richtung 5. Nach dem Aktivieren den elektronischen Kantenanschlag kalibrieren. Information Nach der Parameter-Einstellung muss die Maschine neu gestartet wer- den. Nach dem Neustart fragt die Maschine nach einem Software-Update. Mit OK bestätigen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 20: Elektronischen Kantenanschlag Kalibrieren
3. Kantenanschlag mit den Tasten -/+ so verfahren, dass der Kantenan- schlag den Absteckstift leicht klemmt. Der Wert im Display ändert sich NICHT. 4. Eingabe mit Weiter bestätigen. Die Kalibrierung ist abgeschlossen. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... -
Seite 21: Platineneinstellung Kontrollieren
(NUR bei 2-achsigem Kantenanschlag) Abb. 14: DIP-Schalter für die Auf- und Abbewegung des Kantenanschlags ① (1) - DIP-Schalter Richtige Einstellung Position 1 steht auf ON. Position 2 steht auf OFF. Positionen 3-5 stehen auf ON. Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019... - Seite 22 Platineneinstellung kontrollieren Zusatzanleitung M-TYPE PREMIUM - 00.0 - 05/2019...
