Position von Greifer und Nadel

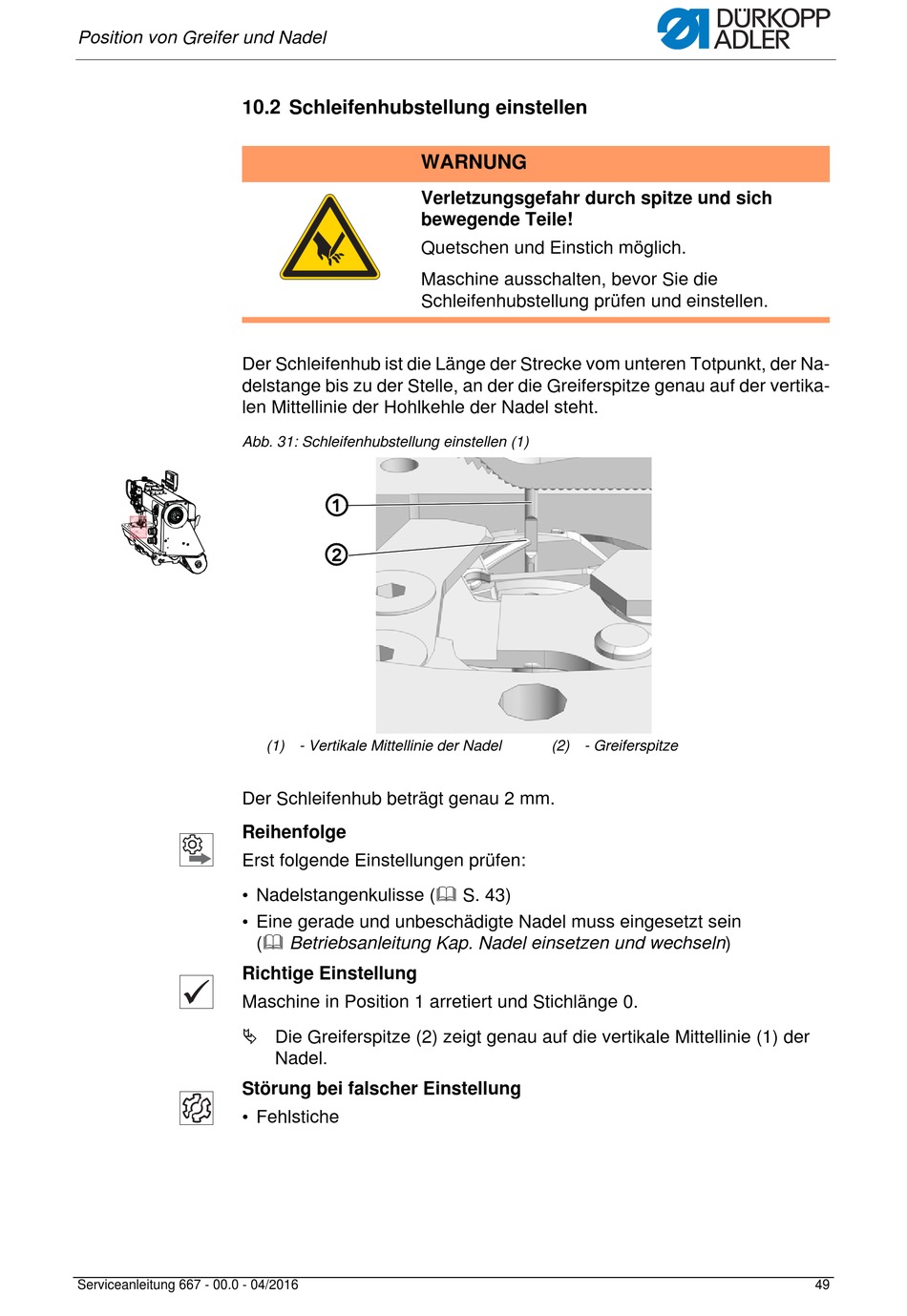

10.2 Schleifenhubstellung einstellen
Der Schleifenhub ist die Länge der Strecke vom unteren Totpunkt, der Na-
delstange bis zu der Stelle, an der die Greiferspitze genau auf der vertika-
len Mittellinie der Hohlkehle der Nadel steht.
Abb. 31: Schleifenhubstellung einstellen (1)
Der Schleifenhub beträgt genau 2 mm.
Reihenfolge
Erst folgende Einstellungen prüfen:
• Nadelstangenkulisse ( S. 43)
• Eine gerade und unbeschädigte Nadel muss eingesetzt sein
Richtige Einstellung
Maschine in Position 1 arretiert und Stichlänge 0.
Die Greiferspitze (2) zeigt genau auf die vertikale Mittellinie (1) der
Störung bei falscher Einstellung
• Fehlstiche
Serviceanleitung 667 - 00.0 - 04/2016
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Quetschen und Einstich möglich.
Maschine ausschalten, bevor Sie die
Schleifenhubstellung prüfen und einstellen.
①
②
(1) - Vertikale Mittellinie der Nadel
( Betriebsanleitung Kap. Nadel einsetzen und wechseln)
Nadel.
(2) - Greiferspitze
