AT 2000 IP ISDN
5.3

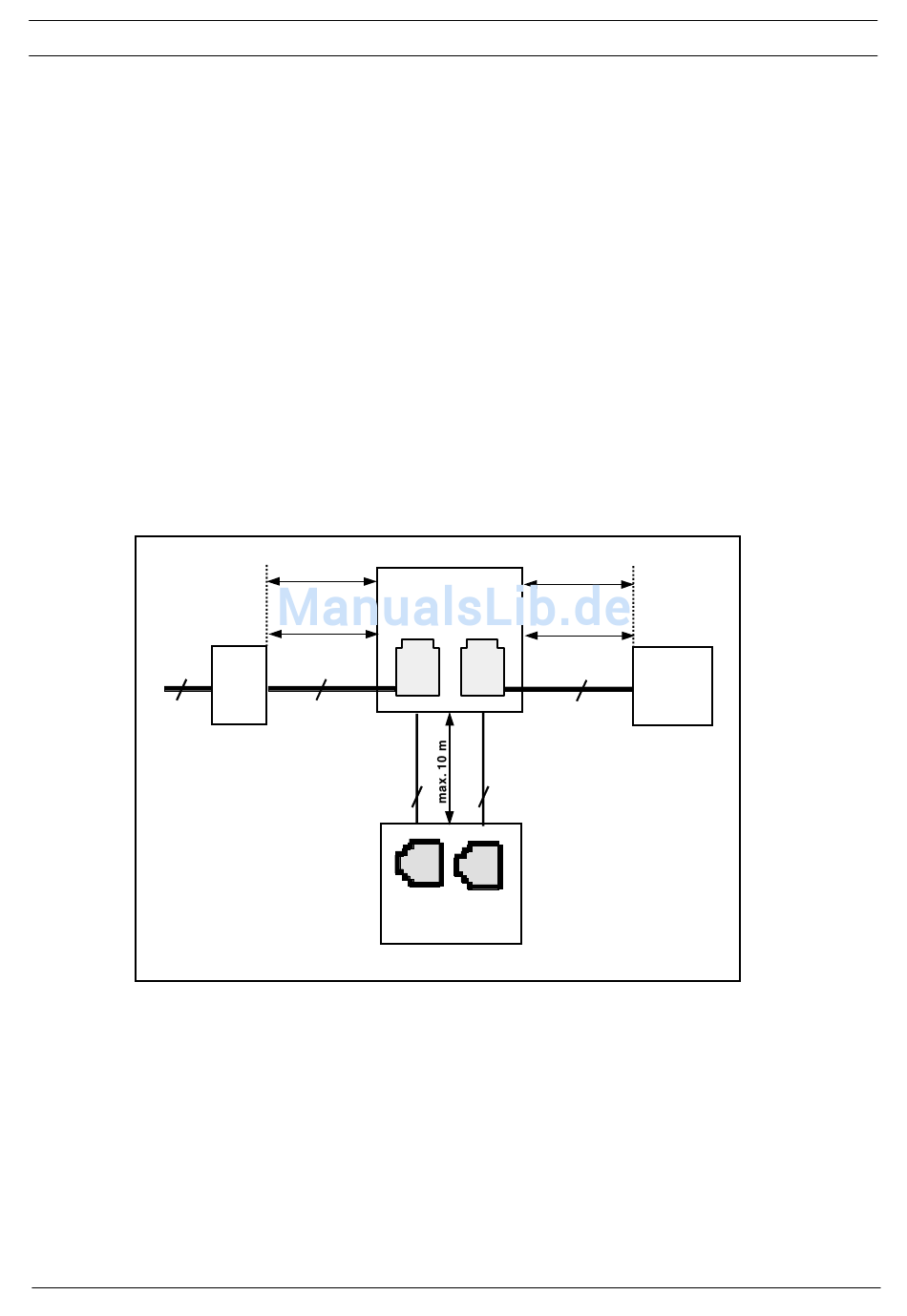

Fernsprechnetz (UAE 8/8 - Dose) an AT 2000 IP ISDN
Für die Anschaltung des AT 2000 ist eine UAE 8/8 - Dose zwischen dem Netzab-
schluss NT und der TK-Anlage bzw. dem ISDN-Endgerät nötig.
Wird der AT 2000 abgetrennt, muss die UAE 8/8 - Dose (BU 1 nach BU 2) über-
brückt werden, um die Funktion der Endgeräte sicher zu stellen.
Leitungslängen beim PMP , Mehrgeräteanschluss:
vom Netzabschluss NT zum AT 2000:
vom AT 2000 zum ISDN-Endgerät:
Leitungslängen beim PTP , Anlagenanschluss:
vom Netzabschluss NT zum AT 2000:
vom AT 2000 zum ISDN Endgerät:
Hinweis: Die UAE 8/8 - Dose ist im Lieferumfang nicht enthalten.
2
Netzabschluss
Bosch Sicherheitssysteme GmbH
150 m
PMP
UAE 8/8 - Dose
1000 m
PTP
4
NT
S
0
S
max. 150 m
max. 150 m
max. 1000 m
max. 1000 m
150 m
1000 m
BU1
BU2
S
0
S
0
0
4
4
ST1
ST2
AT 2000
Anschaltungen I de
PMP
PTP
4
ISDN
Endgeräte
F.01U.523.511 I V2 I 2007.05
31
