26
de I Montage und Inbetriebnahme
4.7

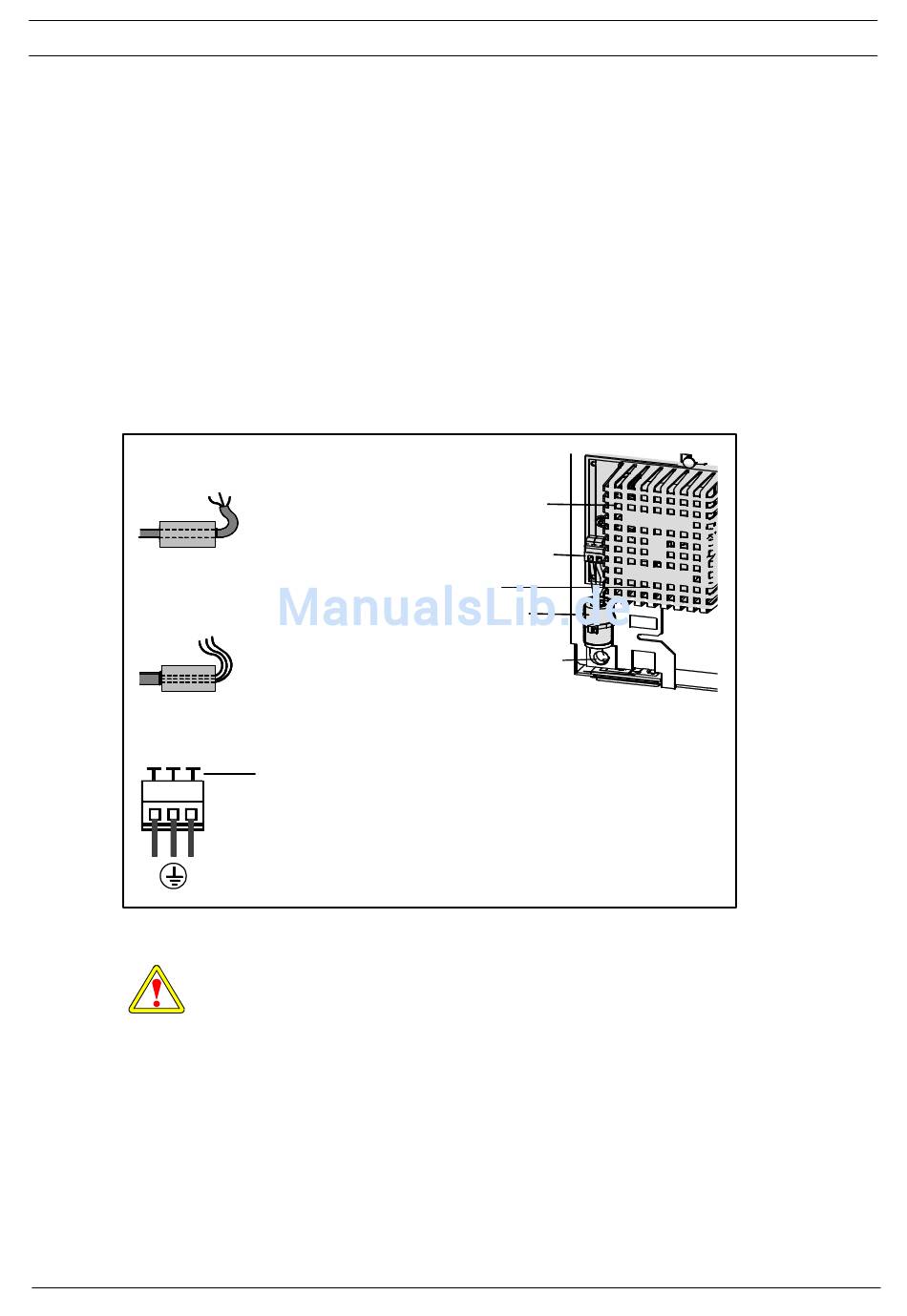

Netzkabel anschließen
- Das Netzkabel ausschließlich im spannungslosen Zustand montieren.
- Kabel durch die Kabeleinführung und Ferrithülse führen.
- Das Netzkabel über die Kabeldurchführung auf die Vorderseite des Baugruppen-
trägers legen.
- Schlaufe im Batteriegehäuse legen (zum Öffnen des Gehäuses).
- Das Netzkabel ablängen und abisolieren.
- Bei Verwendung von Litzen, Aderendhülsen verwenden.
- Kabel an das Netzgerät NG 12IM am 230 V Eingang anschließen.
Netzkabel (3 x 1,5 mm
Netzkabel (3 x 2,5 mm
230 V Eingang
NETZ
L1
N
Die Schutzkappe des Netzteils darf nicht entfernt werden!
F.01U.523.511 I V2 I 2007.05
2
)
Kabelmantel
endet nach
der Ferrithülse
2
)
Kabelmantel
endet vor der
Ferrithülse
Entriegelungshebel zum Einführen der Drähte nach
hinten drücken.
Schutzleiter anschließen! (Schutzklasse I)
Absicherung der Netzspannung mit Sicherung SI-
Netz 10 A.
NG 12IM
Schutzkappe
230 V Eingang
SI-Netz
Ferrithülse
Kabeleinführung
AT 2000 IP ISDN
Bosch Sicherheitssysteme GmbH
