AT 2000 IP ISDN
5.5

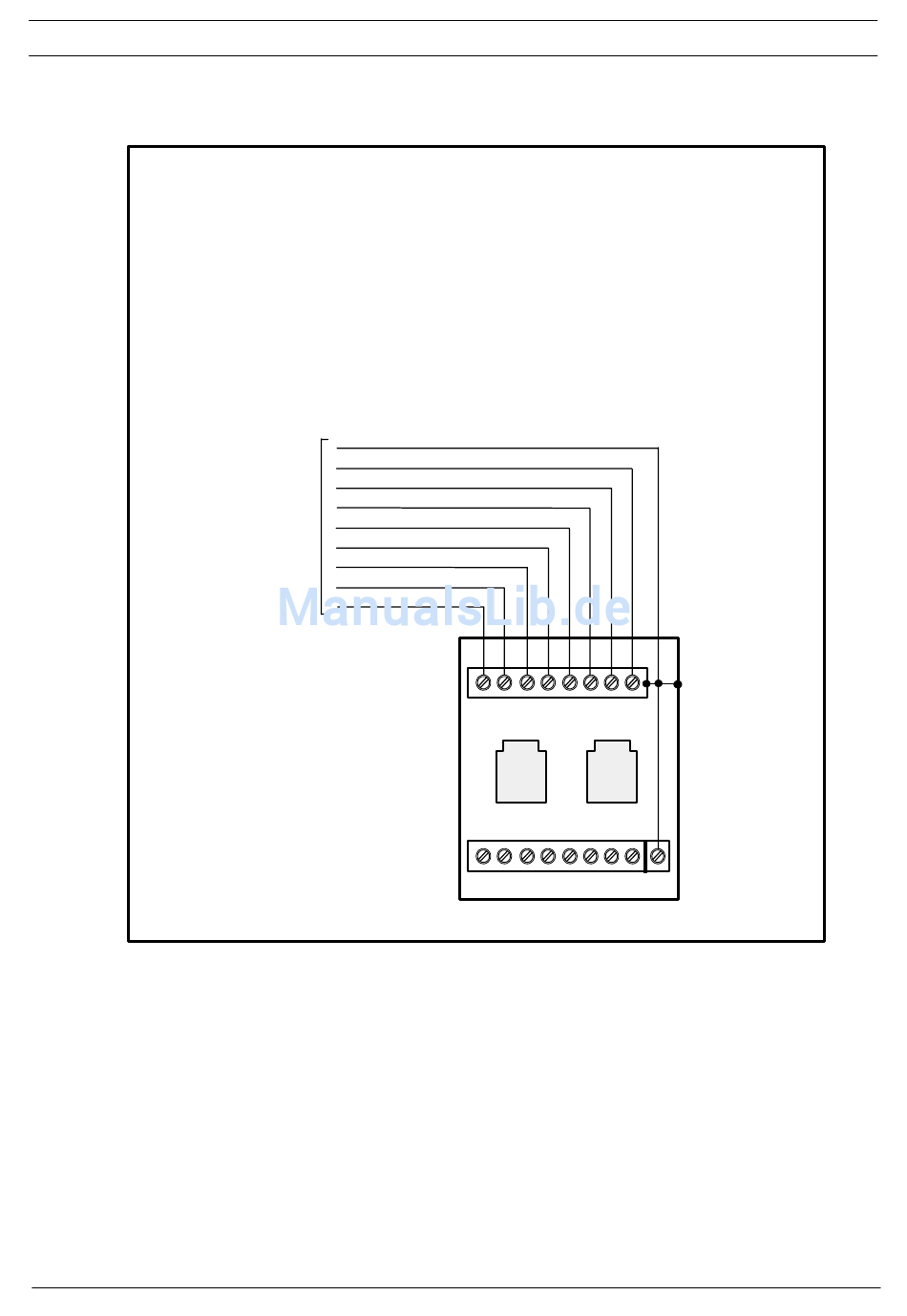

Ethernet (Modular Anschlussdose Cat.5) an AT 2000 IP ISDN
Hinweise zu den Kabeladern:
Die Adern dürfen in der gesamten Verdrahtung weder innerhalb der
Adernpaare vertauscht werden, noch dürfen die Adernpaare
gegeneinander vertauscht werden.
Die Verseilung der Doppeladern darf je Verbindungspunkt
maximal 10 cm aufgehoben werden.
Bei Netzwerk-Verbindungskabel >50 cm ist darauf zu achten, dass
Netzwerkkabel der Kategorie 5 (Patch-Kabel) verwendet werden.
Bosch Sicherheitssysteme GmbH
Schirm
ws-or
or
ws-gn
bl
ws-bl
Netzwerk
gn
ws-br
br
Klemmleiste BU1
Adernpaare:
P1 = 4+5 (bl + ws-bl)
P2 = 3+6 (ws-gn + gn)
P3 = 1+2 (ws-or + or)
P4 = 7+8 (ws-br + br)
8-poliges standard
Netzwerkkabel
8
7
6
5
4
3
2
1
BU1
BU2
8
7
6
5
4
3
2
1
F.01U.523.511 I V2 I 2007.05
Anschaltungen I de
