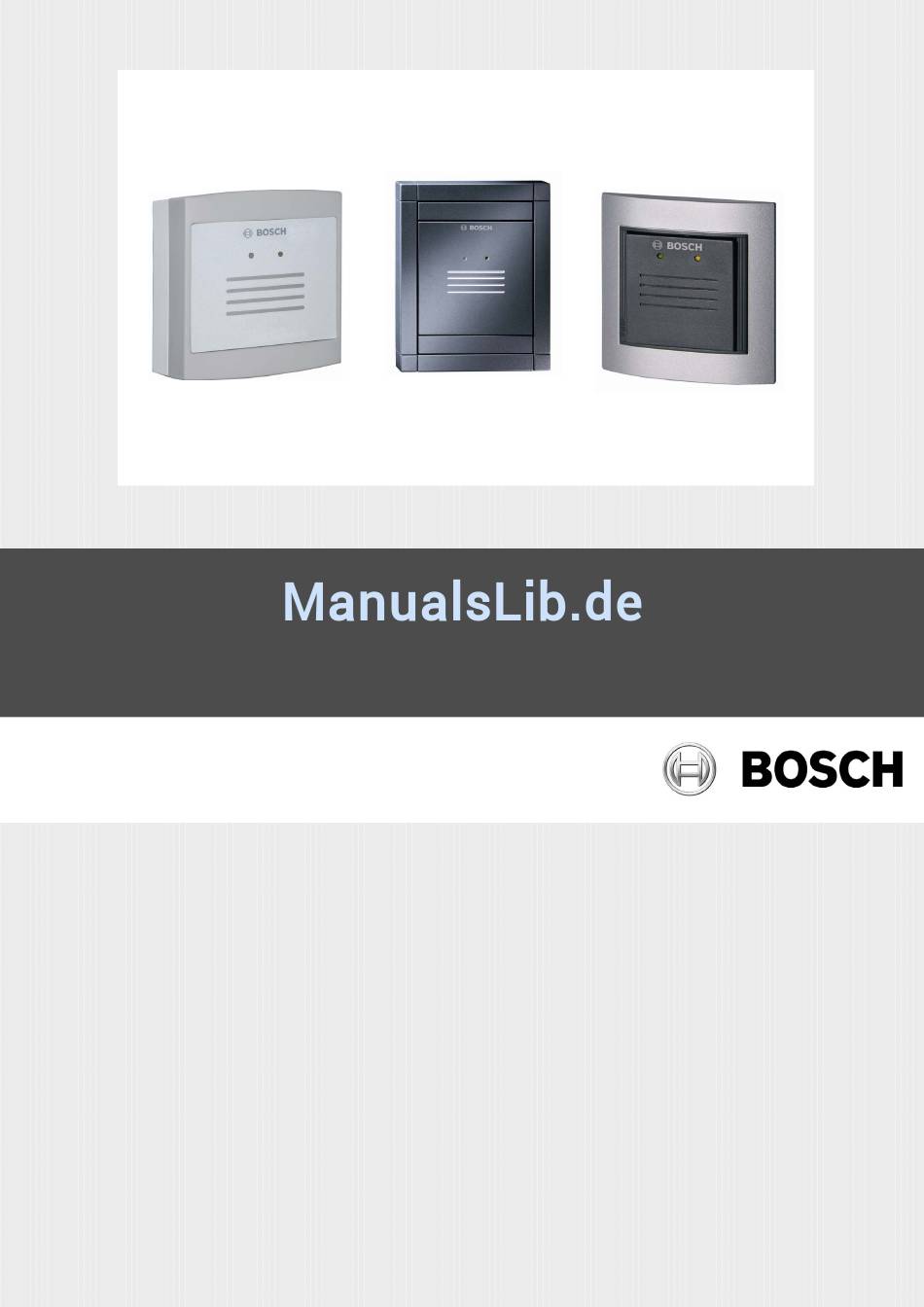

- Seite 1 MATRIX Leser 6000 de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Vorwort Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Weitere Informationsquellen Entsorgung Funktionsprinzip des MATRIX Lesers 6000 Leseverfahren Lieferumfang MATRIX Leser 6000 (Typ: System55) Lieferumfang MATRIX Leser 6000 (Typ: Protect) 1.10 Lieferumfang MATRIX Leser 6000 (Typ: Siedle) 1.11 Montagezubehör (optional) Montage Voraussetzungen für den einwandfreien Betrieb Montagevorbereitung 2.2.1... - Seite 3 MATRIX Leser 6000 Service Firmware Sabotageschutz Antennentrimmer Technische Daten Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.383 | 1.0 | 2011.12...
-
Seite 4: Allgemeines
Bosch Sicherheitssysteme übernimmt keine Gewährleistung dafür, dass die in diesem Dokument enthaltenen Informationen frei von fremden Schutzrechten sind. Bosch Sicherheitssysteme erteilt mit diesem Dokument keine Lizenzen auf eigene oder fremde Patente oder andere Schutzrechte. Ohne Genehmigung von Bosch Sicherheitssysteme ist es nicht gestattet, dieses Handbuch oder Teile daraus, außer für den eigenen Gebrauch, nachzudrucken, zu vervielfältigen oder... -
Seite 5: Vorwort
MATRIX Leser 6000 Vorwort Dieses Installationshandbuch soll Ihnen den Anschluss und die Inbetriebnahme des MATRIX Lesers 6000 in den Ausführungen "System55", "Protect" und "Siedle" ermöglichen. Bestimmungsgemäße Verwendung Die Geräte sind ausschließlich für die Verwendung in Zeiterfassungs- und Zutrittskontrollanlagen vorgesehen. Weitere Details sind im Kapitel 1.6 beschrieben. -
Seite 6: Weitere Informationsquellen
Der MATRIX Leser 6000 liest berührungslos Daten von Ausweiskarten und sendet sie zu einer übergeordneten Zentrale. Dort erfolgt die Auswertung, ob ein Ausweis berechtigt ist oder nicht. Das Ergebnis wird zum MATRIX Leser 6000 gesendet, der dies dann optisch und akustisch signalisiert. -
Seite 7: Leseverfahren
MATRIX Leser 6000 Zusätzlich zu den unter 1.6 beschriebenen Versionen gibt es den Leser in der Ausführung "Siedle" (mit Umrahmen). Dieser robuste Leser kann in Umgebungen gemäß Schutzart IP54 eingesetzt werden. Leseverfahren Welches Leseverfahren (Mifare oder System55 Legic) unterstützt wird, kann an Hand des Typenschlüssels auf dem... -
Seite 8: Lieferumfang Matrix Leser 6000 (Typ: System55)
MATRIX Leser 6000 Lieferumfang MATRIX Leser 6000 (Typ: System55) A 1 x Blende B 1 x Leseeinheit mit Einbaurahmen C 1 x Handbuch Lieferumfang MATRIX Leser 6000 (Typ: Protect) A 1 x Leser mit 4 m Anschlusskabel D 2 x Spax-Schrauben (3 x 30 mm) B 1 x Handbuch E 2 x Kunststoffdübel... -
Seite 9: Montagezubehör (Optional)
MATRIX Leser 6000 1.11 Montagezubehör (optional) A Abstandsrahmen (Typ: Protect) Der Abstandsrahmen ermöglicht eine Aufputz-Installation oder die Montage auf Metallplatten (siehe Kapitel 2.7). B Aufputz-Gehäuse (Typ: System55) Das Aufputz-Gehäuse ermöglicht die Aufputz-Installation beim MATRIX Leser des Typs System55. Es ist in verschiedenen Farben erhältlich. -
Seite 10: Montage
MATRIX Leser 6000 Montage Voraussetzungen für den einwandfreien Betrieb Reichweite und Funktion des berüh- rungslosen Leseverfahrens können durch folgende Umgebungseinflüsse beeinträchtigt werden: Metall In einem quadratischen Bereich von 120 x 120 mm und einer Tiefe von 30 mm dürfen sich keine metallischen Gegenstände, z. -
Seite 11: Verkabelung
Datenleitungen sollten paarig verdrillt sein (twisted pair) und einen Wellenwiderstand von 120 Ohm haben. Detaillierte Angaben zu Kabeltypen und Leitungslängen sowie weitere Vorgaben zur Planung von Zutrittsanlagen sind in den Allgemeinen Installationsrichtlinien enthalten. Anschluss der MATRIX Leser 6000 System55 Protect Anschlusskabel Steckklemme ST201 (System55, Siedle) Die Steckklemme ist busfähig. -
Seite 12: Spannungsversorgung
MATRIX Leser 6000 Optional Siedle Weitere Angaben zum Typ "Siedle" siehe Kapitel 2.8 Endmontage Spannungsversorgung System55, Siedle Die Stromversorgung der MATRIX-Leser wird an Klemme 1 und Klemme 3 des ST201 (System55 und Siedle) bzw. an die braune und weiße Ader des Anschluss- kabels (Protect) angeschlossen. -
Seite 13: Endmontage Matrix Leser 6000 (Typ: System55)
MATRIX Leser 6000 Endmontage MATRIX Leser 6000 (Typ: System55) Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.383 | 1.0 | 2011.12... -
Seite 14: Endmontage Matrix Leser 6000 (Typ: Protect)
MATRIX Leser 6000 Endmontage MATRIX Leser 6000 (Typ: Protect) Montage Unterputzdose Wand S6-R-Leser Protect Unterputzdose Montage direkt auf Wand Wand S6-R-Leser Protect Montage mit Kabelkanal Montagefläche S6-R-Leser Protect Abstandsrahmen Kabelkanal Abstandsrahmen Protectleser-Abstandsrahmen (Art.-Nr. 1910601) 610-F.01U.569.383 | 1.0 | 2011.12 Installationshandbuch... - Seite 15 Montage auf Metallplatte Hinweis: Bitte verwenden Sie bei Montage auf Hohlwanddose und Abstandsrahmen die Schrauben F (siehe Lieferumfang). Frontfolie für MATRIX Leser 6000 (Typ: Protect) Nach erfolgreicher Inbetriebnahme muss beim Protect-Leser abschließend die Front mit Silikonentferner gereinigt und die selbstklebende Frontfolie in die entsprechende Aussparung eingeklebt werden.
-
Seite 16: Endmontage Matrix Leser 6000 (Typ: Siedle)
MATRIX Leser 6000 Endmontage MATRIX Leser 6000 (Typ: Siedle) 610-F.01U.569.383 | 1.0 | 2011.12 Installationshandbuch Bosch Sicherheitssysteme... -
Seite 17: Inbetriebnahme
MATRIX Leser 6000 Inbetriebnahme Einstellungen 3.1.1 Busadresse Schalter SW201 unbe- Busabschluss- Funktion Busadresse nutzt Widerstand Default Einstellbar ― Schalter SW201 00 *) Adresse (dezimal) *) Adresse 00 ist für die Zentrale reserviert. Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.383 | 1.0 | 2011.12... -
Seite 18: Abschlusswiderstand
MATRIX Leser 6000 Schalter SW201 Adresse (dezimal) 3.1.2 Abschlusswiderstand Die Busabschlusswiderstände müssen eingeschaltet sein, wenn der Leser erster oder letzter Busteilnehmer ist. Optische Anzeigen Online-LED Die LED , solange der Leser von der über- leuchtet geordneten Zentrale gepollt wird. Die LED , wenn der Leser länger als 7 Sekun-... -
Seite 19: Sabotageschutz
MATRIX Leser 6000 Service Firmware Der Stecker ST101 ist die Schnittstelle für einen evtl. erforderlichen Firmware- Update. Sabotageschutz Leser System55 Beim Leser des Typs "System55" ist eine Sabotage-Lichtschranke integriert, die eine Meldung an die übergeordnete Zentrale abgibt, wenn die Blende abgenommen wird. - Seite 20 MATRIX Leser 6000 Technische Daten Spannungsversorgung 9 V ..40 VDC (SELV) 1,2 W Leistungsaufnahme 40 mA bei 24 V max. 110 mA bei 9 V üblich 2 - 5 cm Der angegebene Leseabstand ist ein Regelabstand. Je nach Leseabstand Ausweistyp, Einbaurahmen und umgebenden Metallteilen können Abweichungen auftreten.
- Seite 21 MATRIX Leser 6000 Notizen Bosch Sicherheitssysteme Installationshandbuch 610-F.01U.569.383 | 1.0 | 2011.12...
- Seite 24 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2010...
