AT 2000 IP ISDN
4.4
Gehäusemontage
- UAE 8/8-Dose und Ethernetanschlussdose überbauen: Dübellöcher nach Bohr-
schablone für das Batteriegehäuse anzeichnen, bohren und das Gehäuse an die
Wand montieren. Es sind Dübel mit mind. 6 mm Ø zu verwenden.
- Das Netz-Kabel in das Batteriegehäuse über eine Kabeleinführung einführen.
- Das Netz-Kabel so ablängen, dass genügend Länge für die zu legende Schlaufe
verbleibt.
- Die Verbindungsleitung von der GMA kommend in das Batteriegehäuse über eine
Kabeleinführung einführen. Genügend Länge für die zu legende Schlaufe beim
Ablängen berücksichtigen.
- Den Baugruppenträger mit Flachbaugruppen mittels selbstschneidenden Befesti-
gungsschrauben auf die Montageplatte des Batteriegehäuses montieren.
- Den Baugruppenträger mit der Montageplatte in das Batteriegehäuse einhängen.

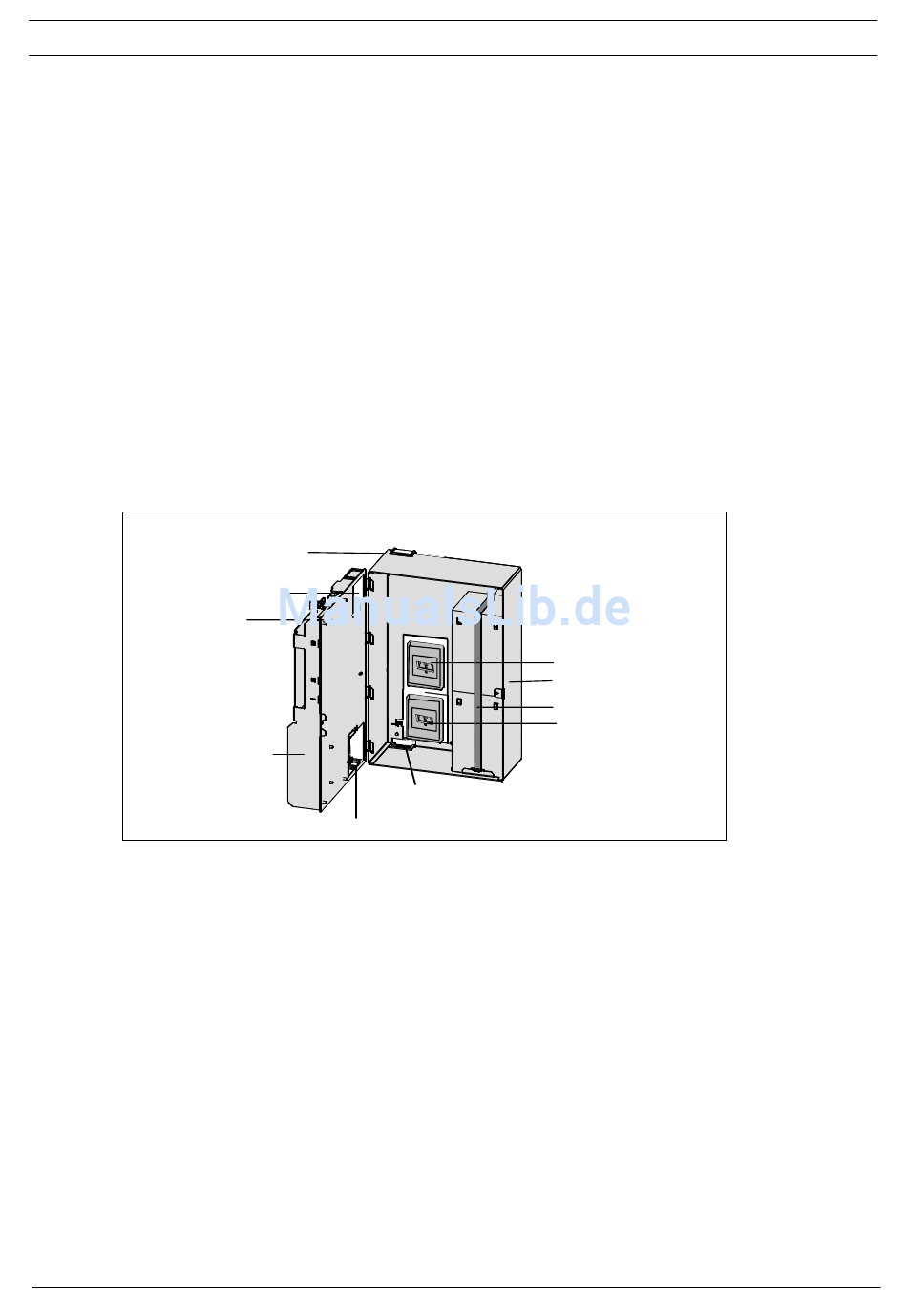

Kabeleinführung für
Verbindungsleitung GMA
Kabeldurchführung
Montageplatte
Baugruppenträger
auf Montageplatte
montiert und das
Batteriegehäuse
eingehängt
Bosch Sicherheitssysteme GmbH
Kabeleinführung
Kabeldurchführung
Montage und Inbetriebnahme I de
Modular
Anschlussdose Cat. 5
Batteriegehäuse
Batteriehalter
UAE 8/8-Dose
F.01U.523.511 I V2 I 2007.05
23
