de I Montage und Inbetriebnahme
4.5
Verbindungsleitung GMA anschließen
Die Verbindung zur GMA kann über die Verbindungsleitung oder über ein Flach-
bandkabel hergestellt werden.
- Beim Flachbandkabel muss der Stecker ST V belegt werden.
- Die Verbindungsleitung (GMA) vor den Baugruppenträger positionieren und Steck-
verbinder auf das Einbaumodul stecken, siehe Kapitel: 5 Anschaltungen.
- Beim Einklemmen der Abschirmung auf die Erdung achten!
- An die Kabeladern Steckverbinder löten.
2polige Steckverbinder - Meldeleitungen
3polige Steckverbinder - Relais
(siehe Kapitel: 5 Anschaltungen)
F.01U.523.511 I V2 I 2007.05
Baugruppenträger
Die Schlaufe im
Batteriekasten zur
Zugentlastung legen!

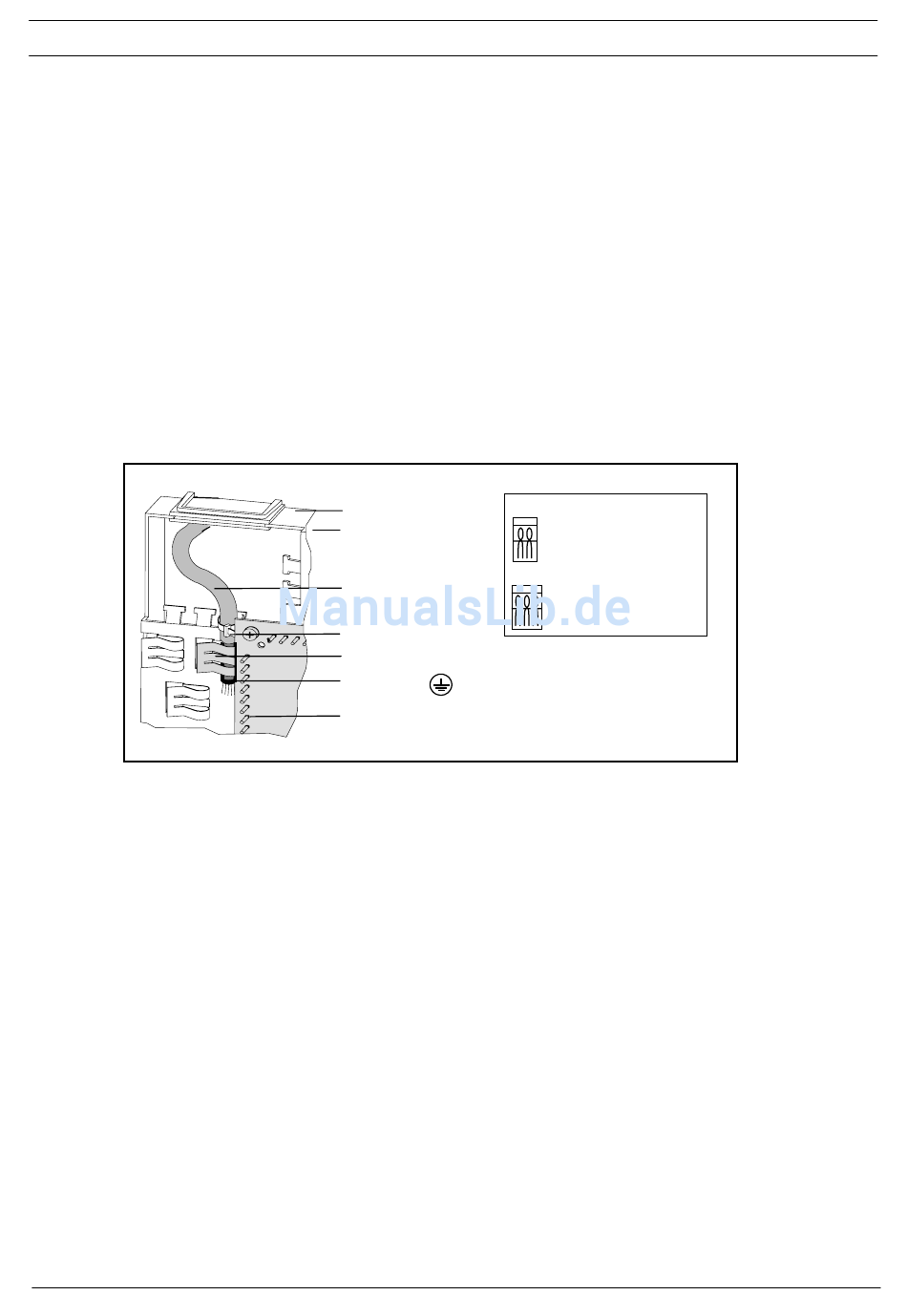

Verbindungs-
leitung GMA
Kabelbinder
Kabelklammer
Achtung:
Abschirmung
Die Abschirmung nur einseitig (am
Anschlüsse für
AT 2000 oder an der Zentrale)
Steckverbinder
herstellen.
Steckverbinder, Bu.-2polig
für Meldeleitungs-
eingänge
Steckverbinder, Bu.-3polig
für Relais
