de I Planungshinweise
3
Planungshinweise
3.1
IP-Netz-Anschluss und Voraussetzungen
Für den Ethernet-Anschluss des AT 2000 IP ISDN ist ein Kabel der Kategorie 5 bzw.
ein 8-adrig geschirmtes Netzwerkkabel Voraussetzung. Es wird an eine Netzwerkdo-
se (geschirmt) angeschlossen.
3.2
Übertragungsweg IP-Netz
• Die virtuelle Festverbindung: Einsatzbereich für eine sabotagesichere Übertra-
gung durch eine ständig überwachte Verbindung zur Leitstelle in der VdS Klasse
B/C.
• Die bedarfsgsteuerte Verbindung: Einsatzbereich bei Brand- oder Einbruchmel-
dungen in der VdS Klasse A.
3.2.1
Virtuelle Festverbindung
VdS 2465 Prot. (IP) mit Polling
Eine Übertragung wird im Bedarfsfall ausgeführt.
Die Leitungsüberwachung erfolgt durch ein Polling zwischen dem AT 2000 IP ISDN
und der Empfangseinrichtung. Dadurch wird eine Störung des Übertragungsweges
auf beiden Seiten (Sender und Empfänger) erkannt und angezeigt. Bei einer Polling-
rate <20s erfolgt eine ständige Leitungsüberwachung (quasi-Standleitung), dadurch
wird allen VdS-Anforderungen der Klasse C-Systeme Rechnung getragen.
Übertragungsgerät
GMA
AT 2000 IP
In der Parametriereinstellung 'VdS2465-Prot. (IP) mit Polling' wird der Empfänger in
einem Ziel oder mit einem redundanten Empfänger z.B. im Ziel 3 + 4 zur Übertra-
gung im IP-Netz definiert. Hierbei gilt das erste parametrierte Ziel ist der Primär-
Empfänger, das zweite parametrierte Ziel ist der Backup-Empfänger. Maximal sind
zwei Ziele mit Polling parametrierbar.
F.01U.523.511 I V2 I 2007.05

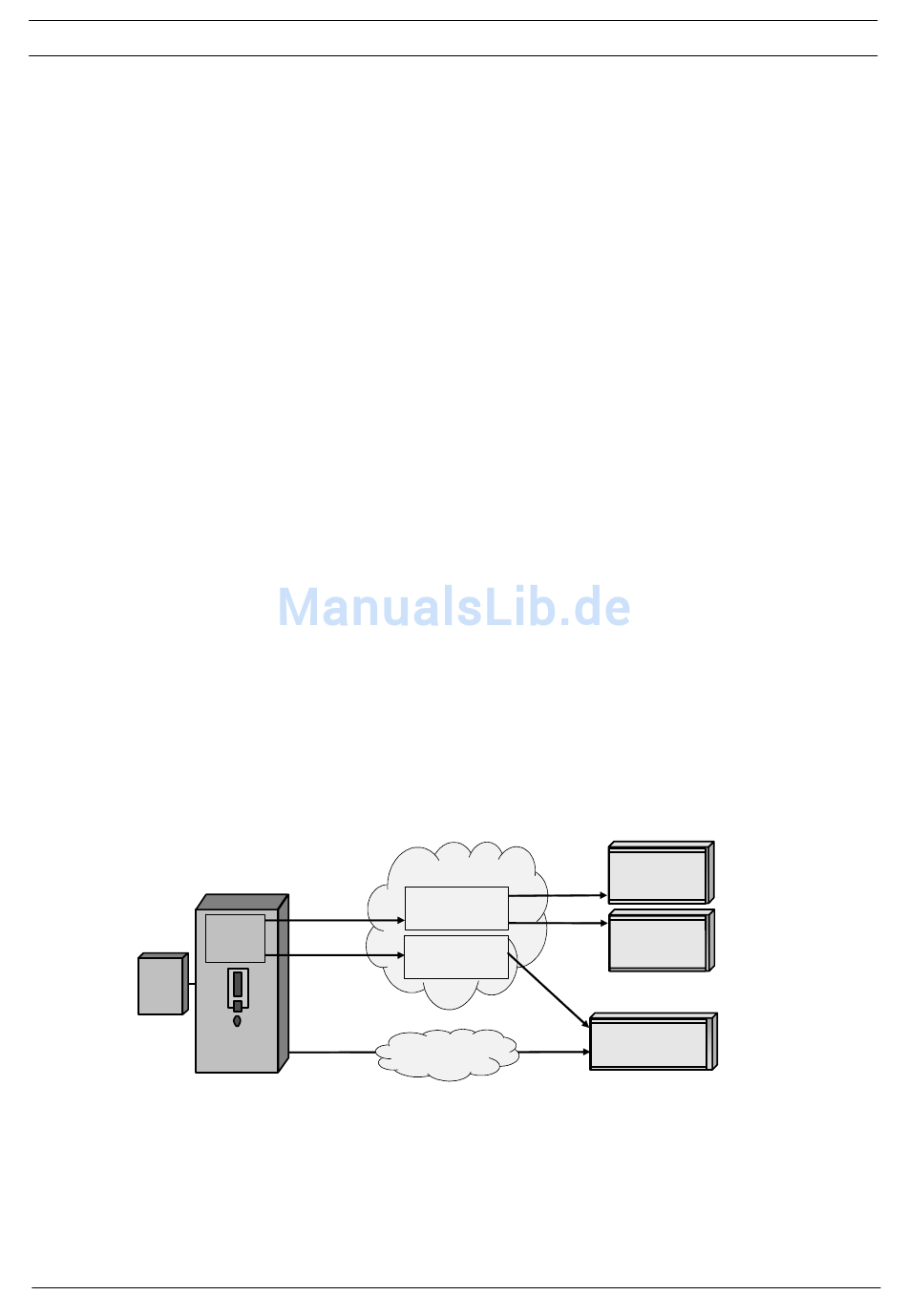

Meldungsübertragung
UDP / IP
Ethernet-
modul
(VdS 2465)
ISDN
Internet / Intranet
VdS 2465 (IP)
mit Polling
VdS 2465 (IP)
ohne Polling
ISDN
AT 2000 IP ISDN
Empfangs-
Einrichtung
Primärer
Empfänger
z.B. Ziel 3
Backup
Empfänger
z.B. Ziel 4
Weite Empfänger
sonstige Ziele
