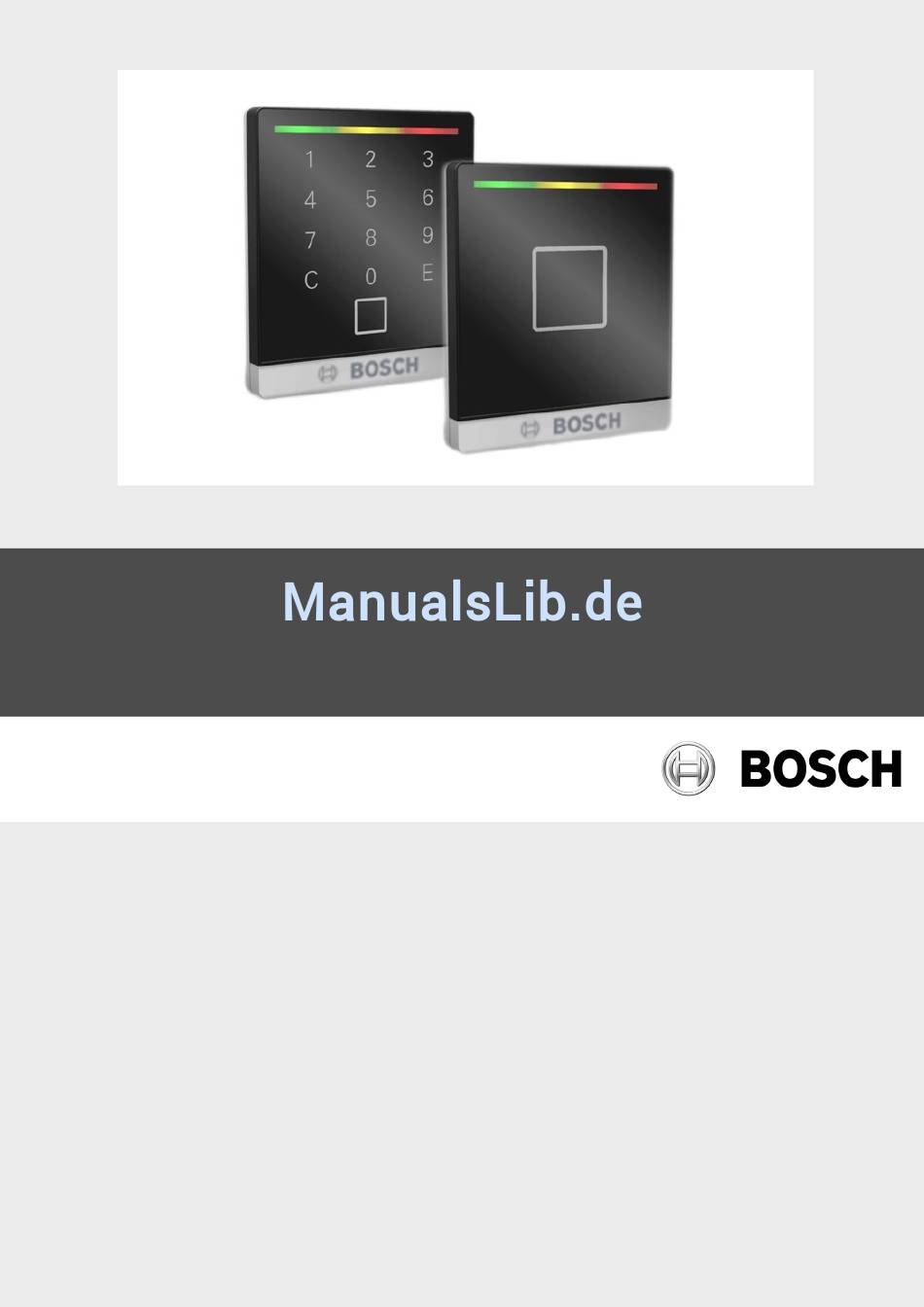

- Seite 1 DELTA-Touch crypt 10x0 Leser für Zutrittskontrolle und Zeiterfassung de Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Leser DELTA-Touch crypt 10x0 Inhaltsverzeichnis Allgemeines Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Weitere Informationsquellen Entsorgung Funktionsmerkmale des Lesers DELTA-Touch crypt 10x0 Leseverfahren Transpondermedien Lesedistanz Montage Allgemeines 2.1.1 Mechanischer Aufbau der Unterputz-Variante 2.1.2 Mechanischer Aufbau der Aufputz-Variante Installation von Daten- und Versorgungsleitungen... -
Seite 3: Allgemeines
Die in diesem Handbuch gemachten Installationsempfehlungen gehen von günstigsten Rahmenbedingungen aus. Bosch Sicherheitssysteme übernimmt keine Gewähr für die einwandfreie Funktion des Lesers DELTA-Touch crypt 10x0 in systemfremden Umgebungen. Da sich Fehler trotz aller Bemühungen nie vollständig vermeiden lassen, sind wir für Hinweise jederzeit dankbar. -
Seite 4: Bestimmungsgemäße Verwendung
Leser DELTA-Touch crypt 10x0 Bestimmungsgemäße Verwendung Der Leser DELTA-Touch crypt 10x0 ist für die Verwendung in Systemen der Zutrittskontrolle, Zeiterfassung, Betriebsdatenerfassung, Parkplatzverwaltung und allgemeiner Benutzer- identifikation vorgesehen (siehe auch EU-Konformitätserklärung). Ein anderer Einsatz als vorgegeben ist unzulässig. Sicherheits- und Warnhinweise Die Geräte sind nach den geltenden Regeln der Technik gebaut und geprüft. -
Seite 5: Weitere Informationsquellen
Produkte zurück und führen sie einer für Sie kostenlosen Entsorgung zu. Wenden Sie sich alternativ an Ihr Abfallentsorgungsunternehmen. Funktionsmerkmale des Lesers DELTA-Touch crypt 10x0 Der DELTA-Touch-Leser liest berührungslos Daten von Ausweiskarten und sendet sie zu einer übergeordneten Zentrale. Dort erfolgt die Auswertung, ob ein Ausweis berechtigt ist oder nicht. - Seite 6 Leser DELTA-Touch crypt 10x0 Aufputz-Version Aufputzgehäuse Unterputzputz-Version Wandhalterung für Unterputzmontage 610-F.01U.588.603 | 1.0 | 2015.06 Installationshandbuch Bosch Sicherheitssysteme...
-
Seite 7: Leseverfahren
Leser DELTA-Touch crypt 10x0 Leseverfahren Der Leser DELTA-Touch crypt 10x0 unterstützt folgende Leseverfahren (RFID-Technologie): • LEGIC prime / advant • MIFARE Classic /DESFire / EV 1 (Basis LEGIC 4200 M) Hinweis: LEGIC-Datenträger können nicht initialisiert werden! Transpondermedien Die Unterstützung der nachfolgend aufgeführten Transpondermedien ist generell abhängig von der jeweiligen Variante bzw. -
Seite 8: Lesedistanz
Leser DELTA-Touch crypt 10x0 Hinweis: Empfehlung beim Einsatz von Smart Card Chips für LEGIC "card in card"-Lösungen: Vor der Verwendung bzw. bei geplantem Einsatz sollte eine Eignungs- und Funktionsprüfung des entsprechenden Mediums durchgeführt werden. Detaillierte Informationen zur Vorgehensweise erhalten Sie auf Anfrage. - Seite 9 Leser DELTA-Touch crypt 10x0 Hinweis: Bei den oben aufgeführten Lesedistanzen handelt es sich um Distanzbereiche gemessen auf Basis einer Auswahl von phg-Transpondermedien. Diese gemessenen Lesedistanzen sind als typische Richtwerte zu betrachten. Bei Verwendung anderer Transpondermedien (Chiptyp, Bauform, Größe, Produktions- verfahren) können die Distanzbereiche abweichen und es wird empfohlen, vor Verwendung bzw.
-
Seite 10: Montage
Leser DELTA-Touch crypt 10x0 Montage Allgemeines Bei der Wahl des Montageortes ist zu beachten: Die Leser können sich gegenseitig stören bzw. von anderen Systemen und Störquellen negativ beeinflusst werden. Die Leser können sich noch im Abstand von ca. zwei- bis dreifacher Lesedistanz gegenseitig stören. -
Seite 11: Installation Von Daten- Und Versorgungsleitungen
Leser DELTA-Touch crypt 10x0 Installation von Daten- und Versorgungsleitungen Bei der Versorgung der Leser (insbesondere über größere Distanzen) ist auf ausreichenden Kabelquerschnitt zu achten. Da die Stromaufnahme der einzelnen Systeme teilweise pulsförmig erfolgt, können mit einem herkömmlichen Multimeter (digital oder analog) kurzzeitige Spannungseinbrüche nicht detektiert werden. -
Seite 12: Montage Des Lesers
Leser DELTA-Touch crypt 10x0 Montage des Lesers 2.4.1 Unterputz-Version 1. Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben auf eine DIN- Gerätedose mit einem Geräteschraubenabstand von 60 mm. 2. Unterstützen Sie die Abrissdetektion des Lesers, indem Sie die perforierte Abreißlasche mit einer zusätzlichen Sicherungsschraube fixieren. -
Seite 13: Montage Des Lesemoduls
Leser DELTA-Touch crypt 10x0 Montage des Lesemoduls 2.5.1 DIP-Schalter am Lesemodul konfigurieren Je nach Firmwarefunktion müssen die DIP-Schalter des Lesemoduls entsprechend eingestellt werden (siehe auch Anschlussplan, der dem Leser beiliegt). 2.5.2 Lesemodul anschließen und montieren 1. Stecken Sie die verdrahtete Anschluss- klemme am Lesemodul ein. -
Seite 14: Lesemodul Demontieren
Leser DELTA-Touch crypt 10x0 2.5.3 Lesemodul demontieren 1. Entriegeln Sie die Verriegelungsleiste. Führen Sie dazu den Schraubendreher mit der Klinge max. 4 mm breit in die Entriegelungsöffnungen und drücken Sie, bis die Verriegelung entrastet. 2. Ziehen Sie jetzt die entriegelte Verriegelungsleiste heraus und entfernen Sie sie vom Lesemodul. -
Seite 15: Pflegehinweise
Leser DELTA-Touch crypt 10x0 Pflegehinweise 1. Bedienen Sie den Leser nicht mit scharfkantigen Gegenständen (Ringe, Fingernägel, Schlüssel…. etc.) 2. Verwenden Sie zum Reinigen keine ätzenden oder den Kunststoff angreifenden Flüssigkeiten wie z. B. Benzin, Terpentin, Nitrolösung ….etc. Scharfe Reinigungsmittel können die Oberfläche beschädigen oder verfärben. -
Seite 16: Technische Daten
Leser DELTA-Touch crypt 10x0 Technische Daten Spannungsversorgung 8 V ..30 VDC (interner Verpolungsschutz) max. 3,5 VA Leistungsaufnahme typisch 2,5 VA - 3 LED (RGB multicolor) Signalelemente - Hintergrundbeleuchtete Fläche für Tastatur und Icon - 1 Lautsprecher für akustische Signalisierung - phg_crypt (LEGIC-Datenträger können nicht initialisiert... - Seite 18 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2010...
