Can-Bus-Kommunikationsleitung Anschließen - Viessmann Z033139 Montage- Und Serviceanleitung Für Die Fachkraft

CAN-BUS-Kommunikationsleitung...

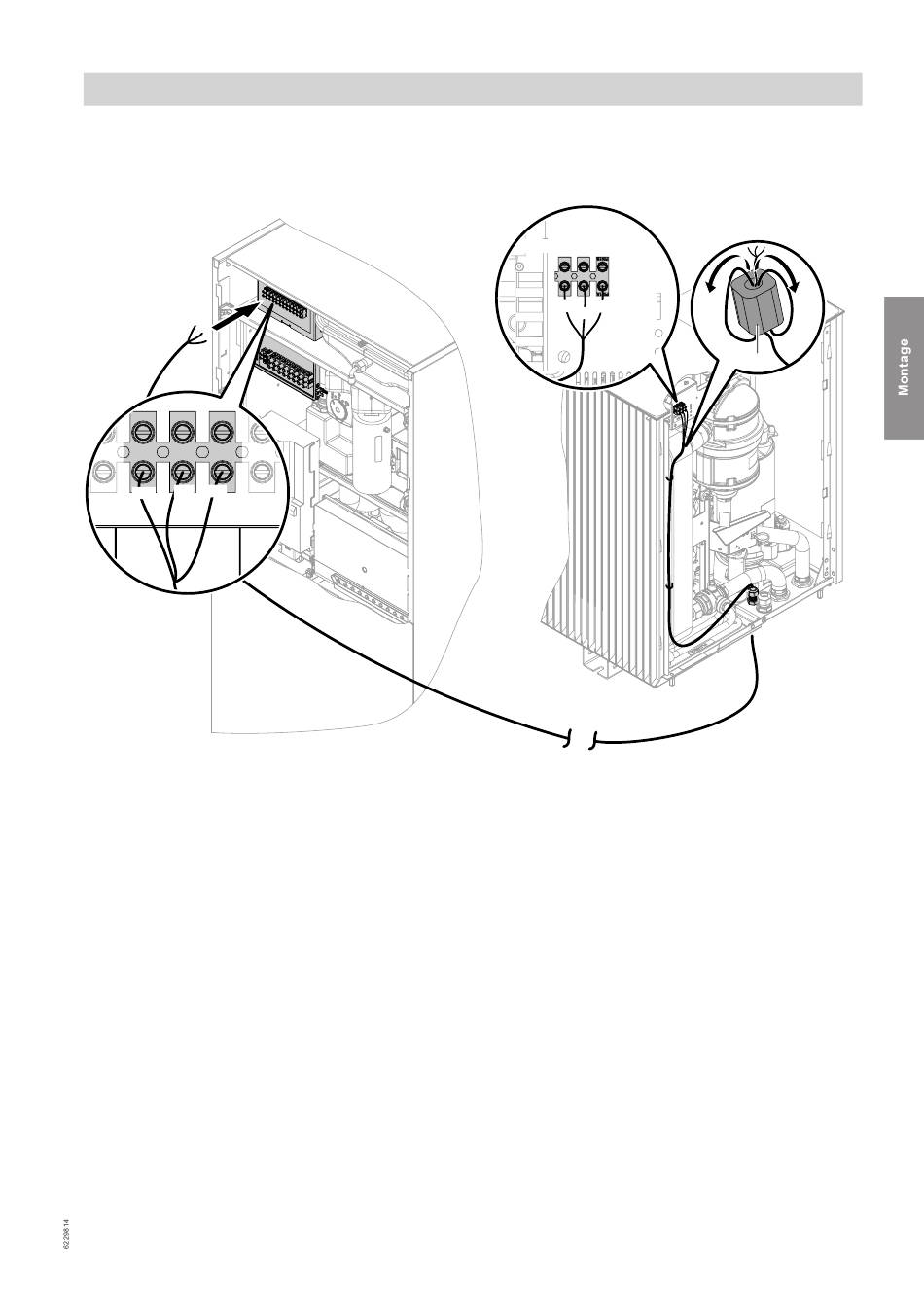

CAN-BUS-Kommunikationsleitung anschließen
Außeneinheit mit 1 Ventilator
BN
GN
WH
2 3 4 5 6
CAN L 72 CAN H
GND
Abb. 63
Ferrit
A
Farbkennzeichnung nach IEC 60757:
BN Braun
GN Grün
WH Weiß
(Fortsetzung)
GND LOW-
GN BN
WH
Elektrisch anschließen
High+
A
91
