Übersicht elektrische Komponenten
Gefahr
Das Berühren spannungsführender Bauteile
kann zu gefährlichen Verletzungen durch elektri-
schen Strom führen. Einige Bauteile auf Leiter-
platten führen nach Ausschalten der Netzspan-
nung noch Spannung.
Elektrische Anschlussbereiche nicht berüh-
■
ren.
■ Bei Arbeiten an der Innen- oder Außeneinheit
Anlage spannungsfrei schalten, z. B. an der
separaten Sicherung oder an einem Haupt-
schalter. Auf Spannungsfreiheit prüfen. Gegen
Wiedereinschalten sichern.
Vor dem Beginn der Arbeiten mindestens
■
4 min warten, bis sich die Spannung abgebaut
hat.

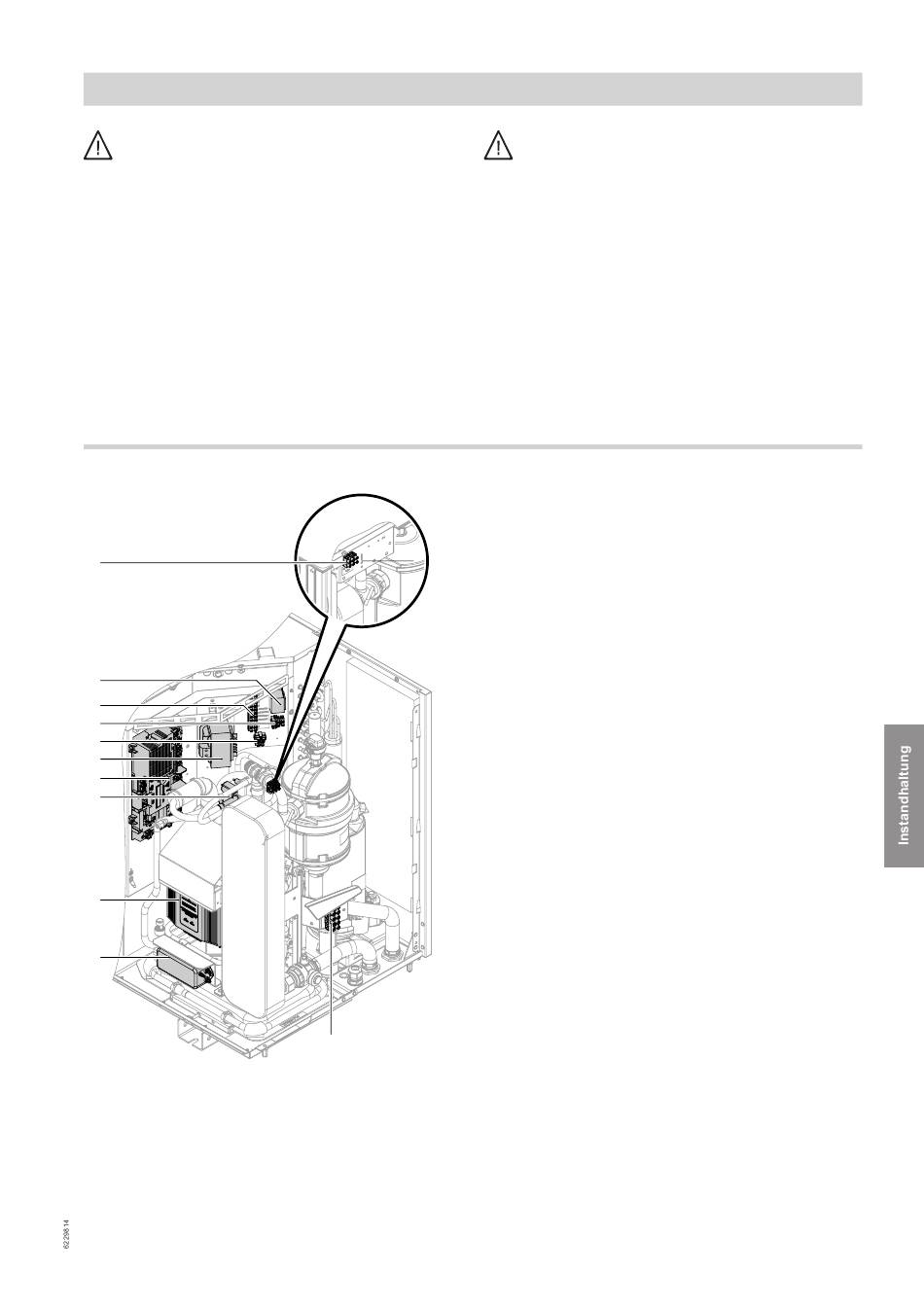

Außeneinheit mit 1 Ventilator
A
B
C
D
E
F
G
H
K
L
Abb. 108
Anschlussklemmen CAN-BUS-Kommunikationslei-
A
tung
B Drosselspule
C
D
E
F
G
H
K
L
M
M
Instandhaltung Außeneinheit
Gefahr
Fehlende Erdung von Komponenten der Anlage
kann bei einem elektrischen Defekt zu gefähr-
lichen Verletzungen durch elektrischen Strom
und zur Beschädigung von Bauteilen führen.
Alle Schutzleiterverbindungen unbedingt wie-
derherstellen.
Gerät und Rohrleitungen müssen mit dem
Potenzialausgleich des Hauses verbunden sein.
Klemmleiste Betriebskomponenten 230 V~
Anschlussklemmen Ventilator mit Sicherung
T 6,3 A H, 250 V~
Anschlussklemmen Elektronik mit Sicherung
T 6,3 A H, 250 V~
Chokes
Kältekreisregler VCMU
Magnetspule 4-Wege-Umschaltventil
Inverter
Funkentstörfilter
Netzanschlussklemmen 230 V~
179
