Außeneinheit elektrisch anschließen
Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 16 bis 19
B
Abb. 62
Netzanschluss Verdichter 400 V~
A
Anschluss CAN-BUS-Kommunikationsleitung
B
(Zubehör)
Leitungslängen im Gerät:
■ Netzanschlussleitung Verdichter 400 V~: 1600 mm
■ CAN-BUS-Kommunikationsleitung: 1700 mm

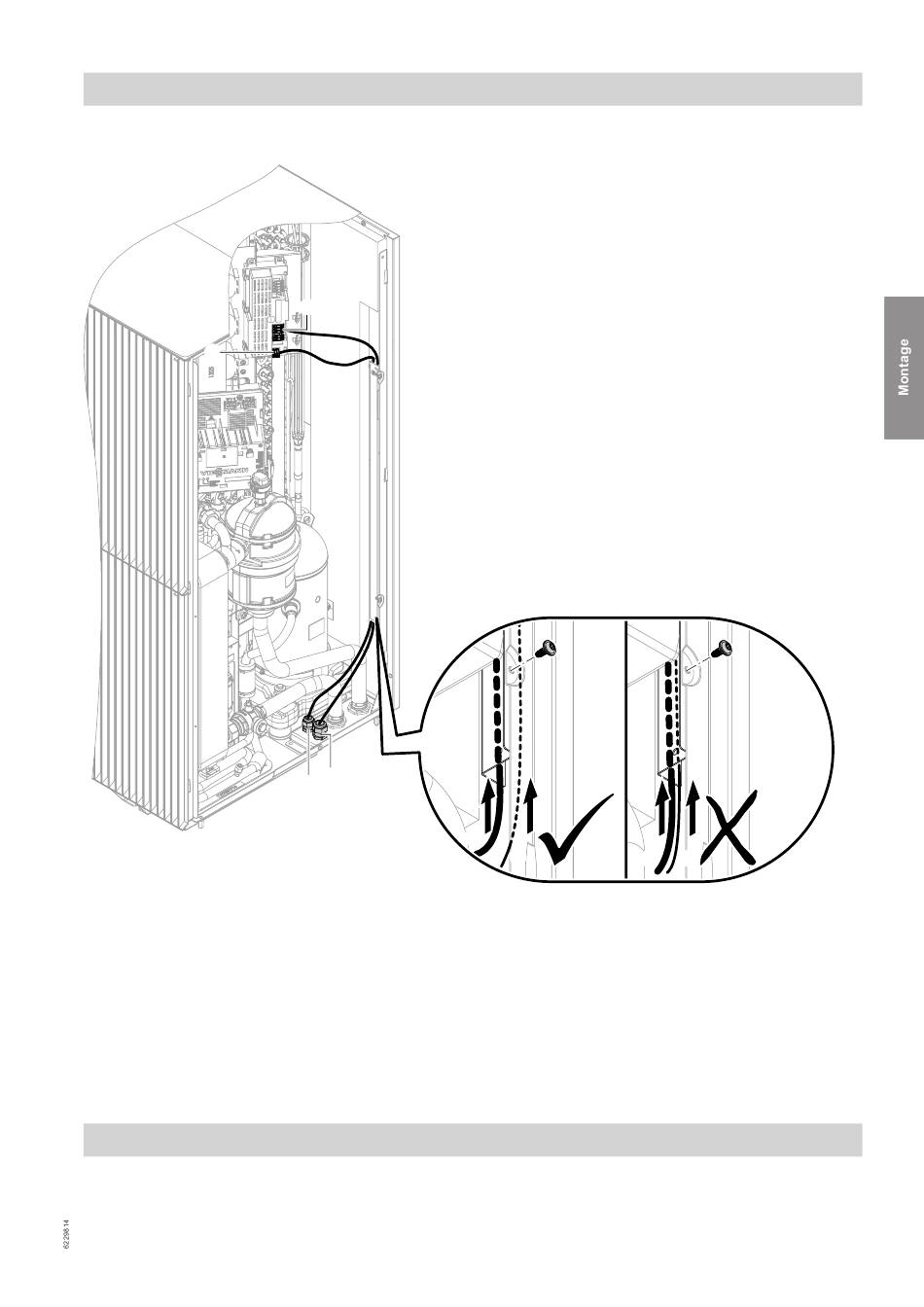

CAN-BUS-Kommunikationsleitung Innen-/Außeneinheit anschließen (Zubehör)
Inneneinheit und Außeneinheit werden über die CAN-
BUS-Kommunikationsleitung in das interne CAN-BUS-
System eingebunden.
(Fortsetzung)
A
D
C
A
B
A
Leitungsdurchführung CAN-BUS-Kommunikations-
C
leitung
Anzugsdrehmoment: 6 Nm
Leitungsdurchführung Netzanschlussleitung
D
Anzugsdrehmoment: 8 Nm
Elektrisch anschließen
B
89
