Anlage in Betrieb nehmen
Erweiterungen
EM-EA1 (DIO): Funktions-
auswahl
Nicht vorhanden
■
Externer Vorauftempera-
■
tur-Sollwert des Wärme-
erzeugers 0-10V
Externe Raumtempera-
■
tur-Aufschaltung Heiz-/
Kühlkreise 1-4
Systemkonfiguration
Geräuschreduzierter Be-
trieb
Funktion
■
Zeitprogramm
■
Einstellbar durch Anla-
■
genbetreiber
Estrichtrocknung
Nicht aktiv
■
Profil A
■
(Fortsetzung)
Erläuterungen und Verweise
Freigabe der an der Erweiterung EM-EA1 angeschlossenen Funktion
Keine Erweiterung EM-EA1 angeschlossen
Externer Anforderung eines Vorlauftemperatur-Sollwerts über ein 0 bis 10-V-Sig-
nal
Montage- und Serviceanleitung „Erweiterung EM-EA1"
Hinweis
„Externer Vorauftemperatur-Sollwert des Wärmeerzeugers 0-10V" über die
Erweiterung EM-EA1 (Anschluss 0 bis 10 V) kann nicht mit „Externe Anforde-
rung Vorlauftemperatur Heizen" über den Digital-Eingang 143.3 kombiniert
werden. Nur einer der beiden Anschlüsse ist möglich.
Witterungsgeführter Betrieb mit externer Raumtemperatur-Aufschaltung
Zuordnung der angeschlossenen Raumthermostate der Heiz-/Kühlkreise zu den
Kontakten DI1 bis DI3 der Erweiterung EM-EA1.
Hinweis
Falls nur 1 der max 4 Heiz-/Kühlkreis angeschlossen wird, wird dieser direkt
■
am Digital-Eingang 143.2 der Wärmepumpenregelung angeschlossen.
Falls 2, 3 oder 4 Heiz-/Kühlkreise angeschlossen werden, sind Anschlüsse
■
an der Erweiterung EM-EA1 erforderlich. Unabhängig davon wie viele Heiz-/
Kühlkreise angeschlossen werden, ist die Zuordnung zu den Kontakten folgen-
dermaßen:
Heiz-/Kühlkreis 1: DI1 der Erweiterung EM-EA1
Heiz-/Kühlkreis 2: DI2 der Erweiterung EM-EA1
Heiz-/Kühlkreis 3: DI3 der Erweiterung EM-EA1
Heiz-/Kühlkreis 4: Digital-Eingang 143.2 der Wärmepumpenregelung
Falls z. B. nur die Heiz-/Kühlkreise 1 und 3 angeschlossen werden, erfolgt der
Anschluss für beide Heiz-/Kühlkreise an der Erweiterung EM-EA1 und den Kon-
takten DI1 und DI3.
Erläuterungen und Verweise
Geräuschreduzierter Betrieb der Außeneinheit: Während des geräuschreduzier-
ten Betriebs werden Verdichter und Ventilator mit reduzierter Drehzahl betrieben.
Geräuschreduzierten Betrieb freigeben/nicht freigeben.
Zeitprogramm einstellen für geräuschreduzierten Betrieb: Siehe Bedienungsan-
leitung.
Freigabe, sodass das Zeitprogramm für den geräuschreduzierten Betrieb durch
den Anlagenbetreiber eingestellt werden kann.
Falls ein Profil gewählt wird, beginnt die Estrichtrocknung nach dem Beenden
des Inbetriebnahme-Assistenten mit dem jeweiligen Temperatur-Zeit-Profil.
Estrichtrocknung wird nicht eingeschaltet.

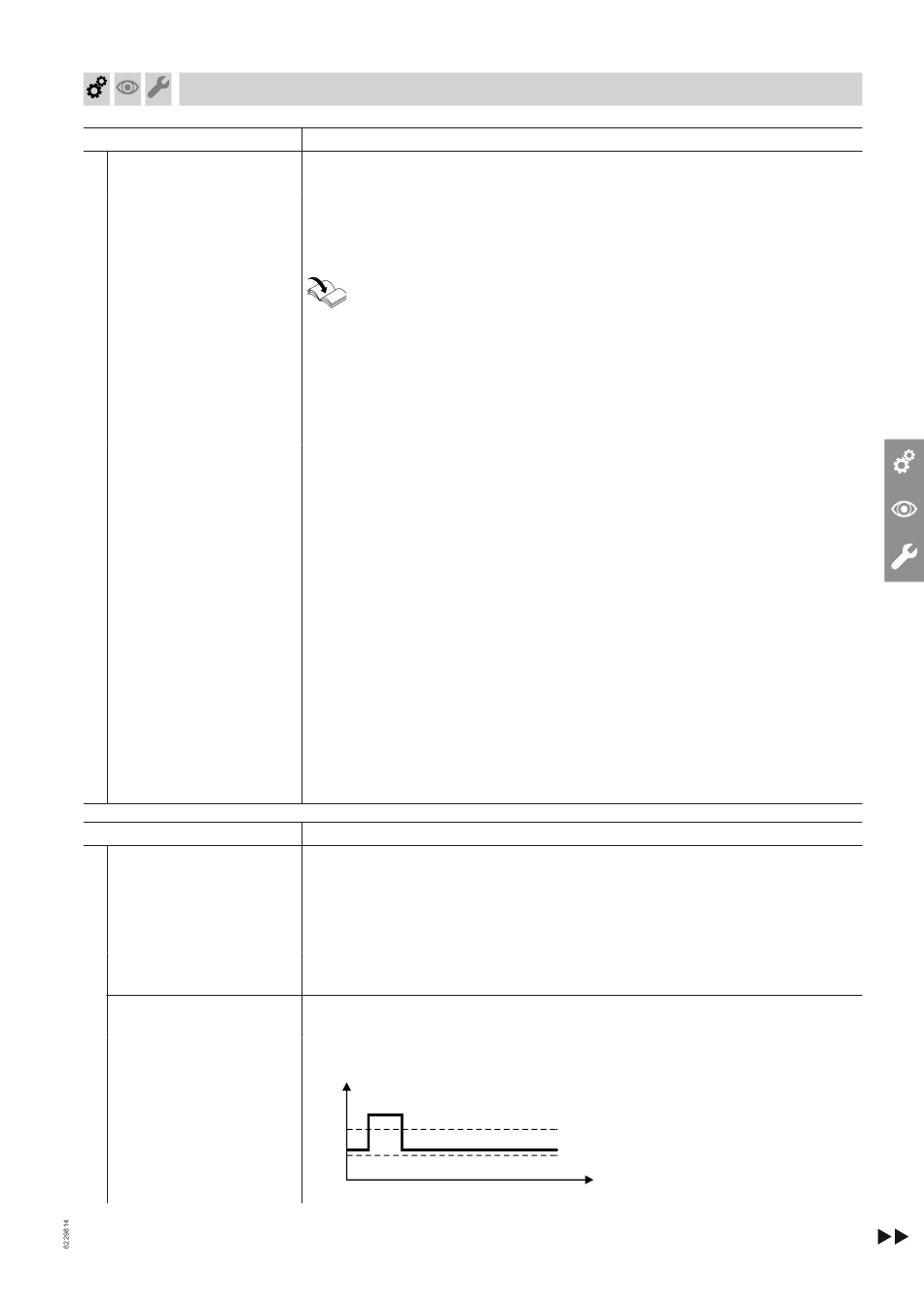

Temperatur-Zeit-Profil 1 (nach EN 1264-4)
ϑ/°C
50
40
30
20
10
1 5 10 15 20
Erstinbetriebnahme, Inspektion, Wartung
25 30 t/d
