Viessmann Z033139 Montage- Und Serviceanleitung Für Die Fachkraft Seite 87
Luft/wasser-wärmepumpe in monoblock-ausführung für heiz- und kühlbetrieb, inneneinheit mit integriertem speicher-wassererwärmer
Inhaltsverzeichnis

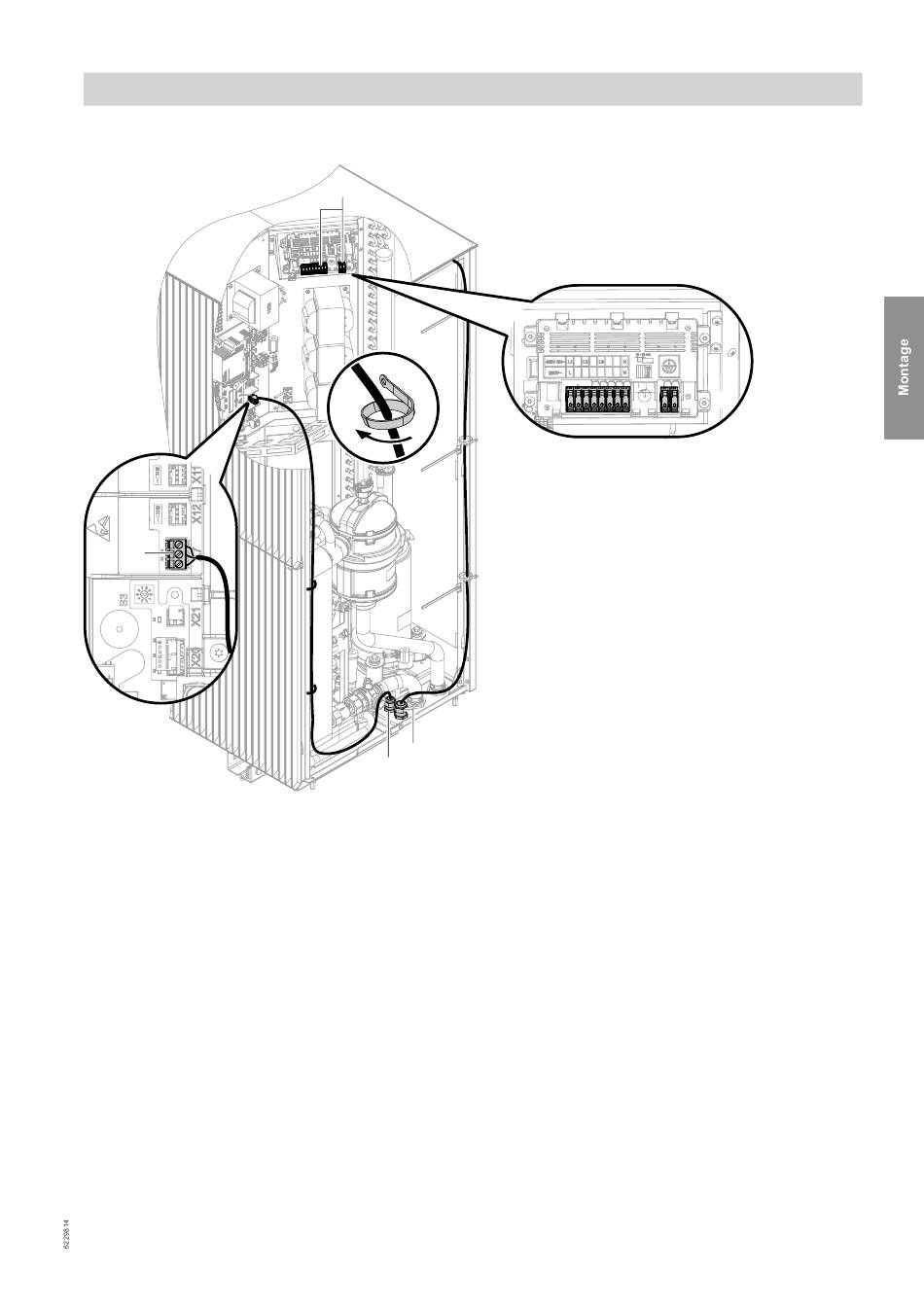

Außeneinheit elektrisch anschließen
Außeneinheit mit 2 Ventilatoren, 230 V~
B
Abb. 60
Netzanschluss Verdichter 230 V~
A
Anschluss CAN-BUS-Kommunikationsleitung
B
(Zubehör)
Leitungslängen im Gerät:
Netzanschlussleitung Verdichter 230 V~: 1900 mm
■
CAN-BUS-Kommunikationsleitung: 1500 mm
■
(Fortsetzung)
A
D
C
C
D
Elektrisch anschließen
Leitungsdurchführung CAN-BUS-Kommunikations-
leitung
Anzugsdrehmoment: 6 Nm
Leitungsdurchführung Netzanschlussleitung
Anzugsdrehmoment: 8 Nm
A
87
