Elektrisch anschließen
Inneneinheit elektrisch anschließen
Elektronikmodul HPMU öffnen
3.
1.

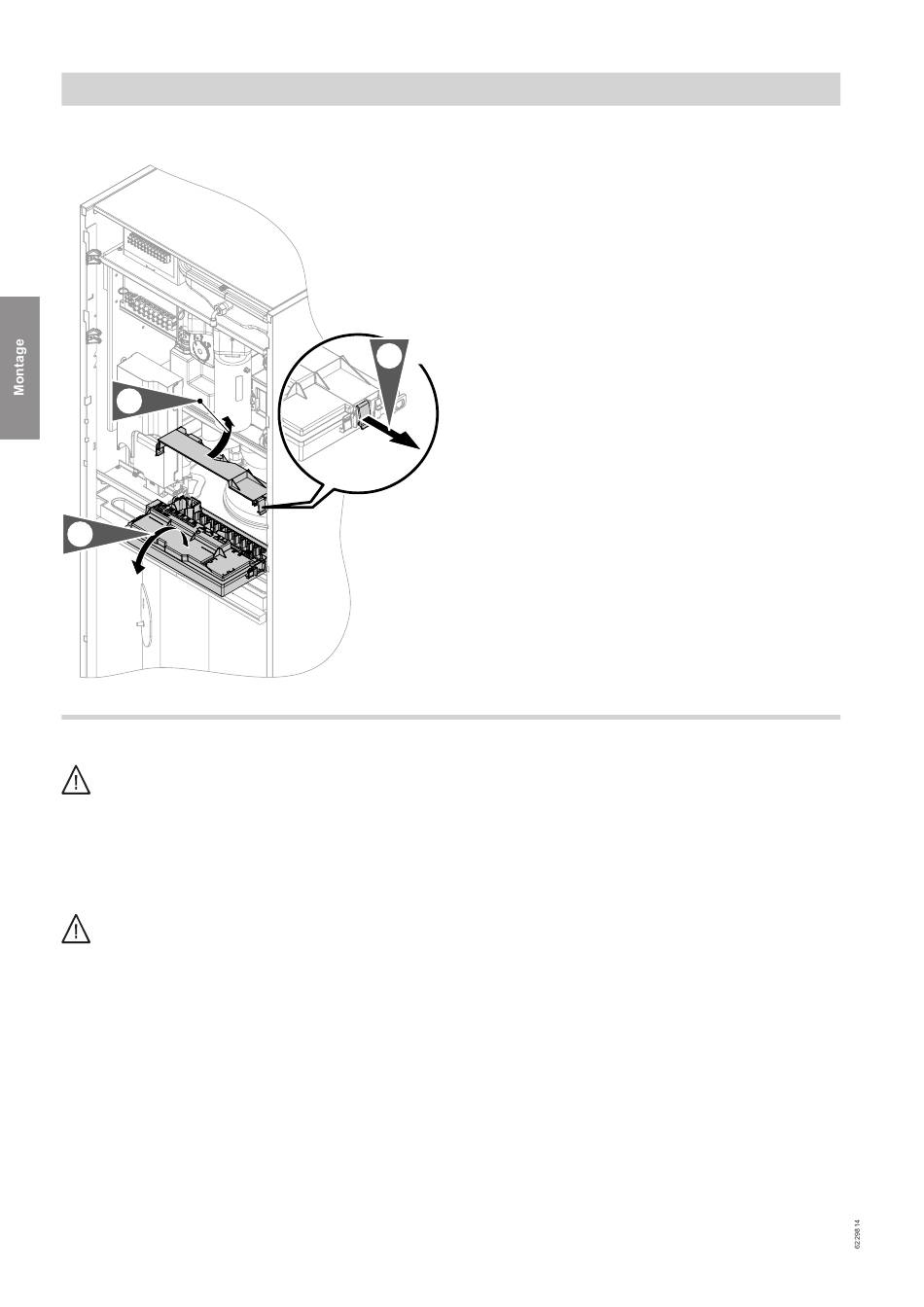

Abb. 49

Inneneinheit: Elektrische Leitungen zum Anschlussbereich verlegen

Gefahr
Beschädigte Leitungsisolierungen können zu
gefährlichen Verletzungen durch elektrischen
Strom und zu Geräteschäden führen.
Leitungen so verlegen, dass die Leitungen nicht
an stark wärmeführenden, vibrierenden oder
scharfkantigen Teilen anliegen.
Gefahr
Unsachgemäß ausgeführte Verdrahtungen kön-
nen zu gefährlichen Verletzungen durch elektri-
schen Strom und zu Geräteschäden führen.
Das Verlagern von Drähten in den benachbarten
Spannungsbereich durch folgende Maßnahmen
verhindern:
Kleinspannungsleitungen < 42 V und Leitun-
■
gen 42 V/230 V~/400 V~ getrennt voneinan-
>
der verlegen. Mit Kabelbindern sichern.
■ Leitungen direkt vor den Anschlussklemmen
möglichst kurz abmanteln. Dicht an den zuge-
hörigen Klemmen bündeln.
Falls 2 Komponenten an eine gemeinsame
■
Klemme angeschlossen werden, müssen
beide Adern zusammen in einer Ader-End-
hülse verpresst werden.
68
(Fortsetzung)
2. 2x
!
Achtung
Frei verlegte Leitungen können durch Vibration
beschädigt werden.
Alle ins Gerät eingeführten Leitungen gemein-
sam mit dem vorhandenen Leitungsstrang mit
den Kabelbindern befestigen.
