Instandhaltung Außeneinheit
Übersicht interne Komponenten
Interner Wärmetauscher
wT
Hochdrucksensor (BP1, schwarz)
wZ
Niederdrucksensor (BP2, grün)
wU
Hochdruckwächter PSH
wI

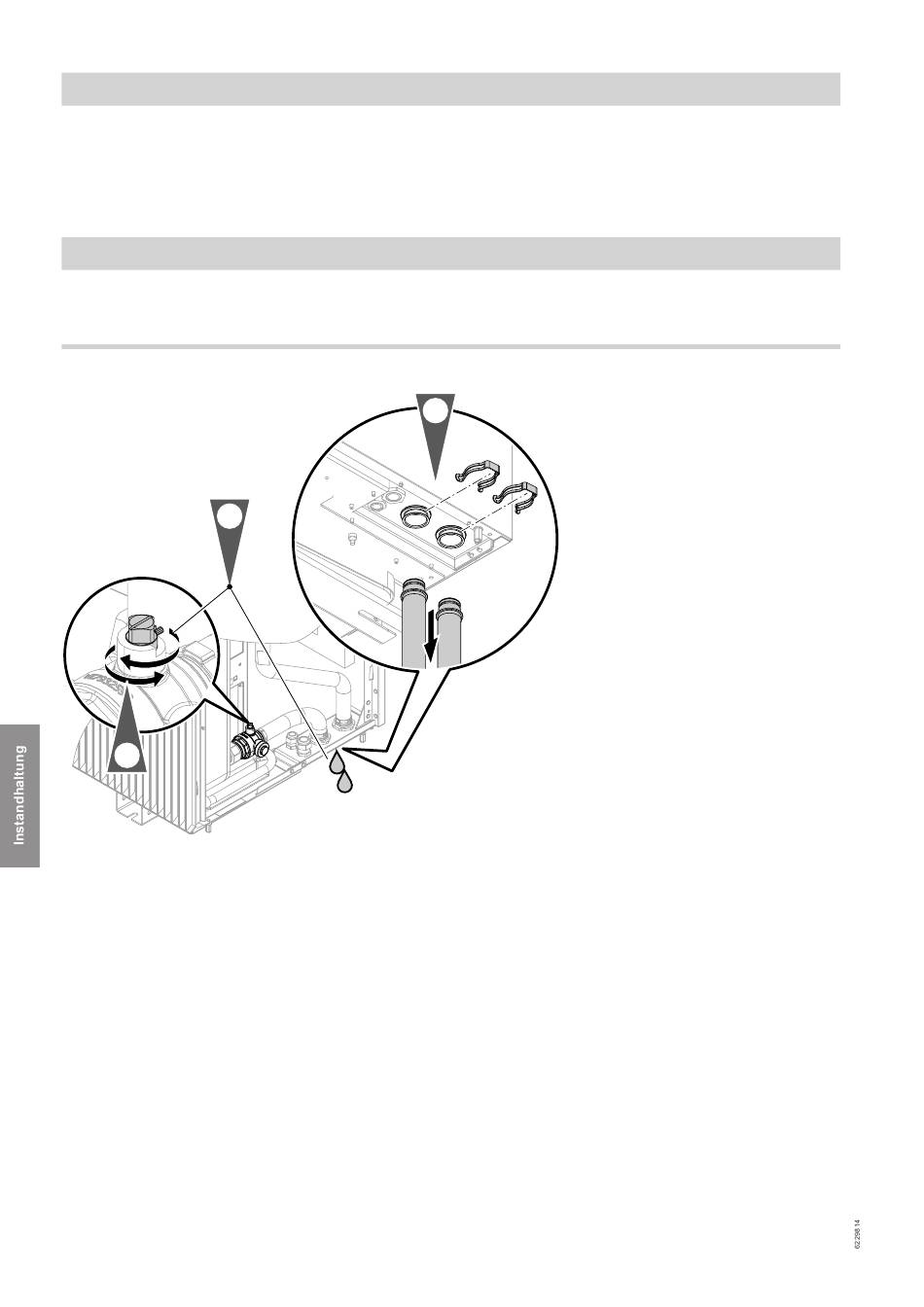

Außeneinheit sekundärseitig entleeren
Falls nur die Außeneinheit entleert werden soll, die
hydraulischen Leitungen zur Inneneinheit absperren.
Alle Baugrößen außer 10 bis 13, 230 V~
45°
2.
3.
Abb. 116
2. Schlitz der Einstellschraube um 45° in Fließrich-
tung drehen.
Rückschlagklappe ist geöffnet. Heizwasser strömt
entgegen der Pfeilrichtung aus.
Außeneinheit vollständig entleeren.
188
(Fortsetzung)
Akkumulator (Kältemittelsammler)
wO
Sauggastemperatursensor Verdampfer (BT3)
eP
Invertertemperatursensor (BT10)
eQ
1.
3. Schlitz der Einstellschraube um 45° senkrecht zur
Fließrichtung zurückdrehen.
Rückschlagklappe ist geschlossen.
