Elektrisch anschließen
Inneneinheit elektrisch anschließen
Netzschalter umbauen
Abhängig von der Aufstellsituation kann der Netzschal-
ter entweder rechts oder links an der Inneneinheit
montiert werden. Werkseitig ist der Netzschalter an der
linken Geräteseite montiert.
88.
2.

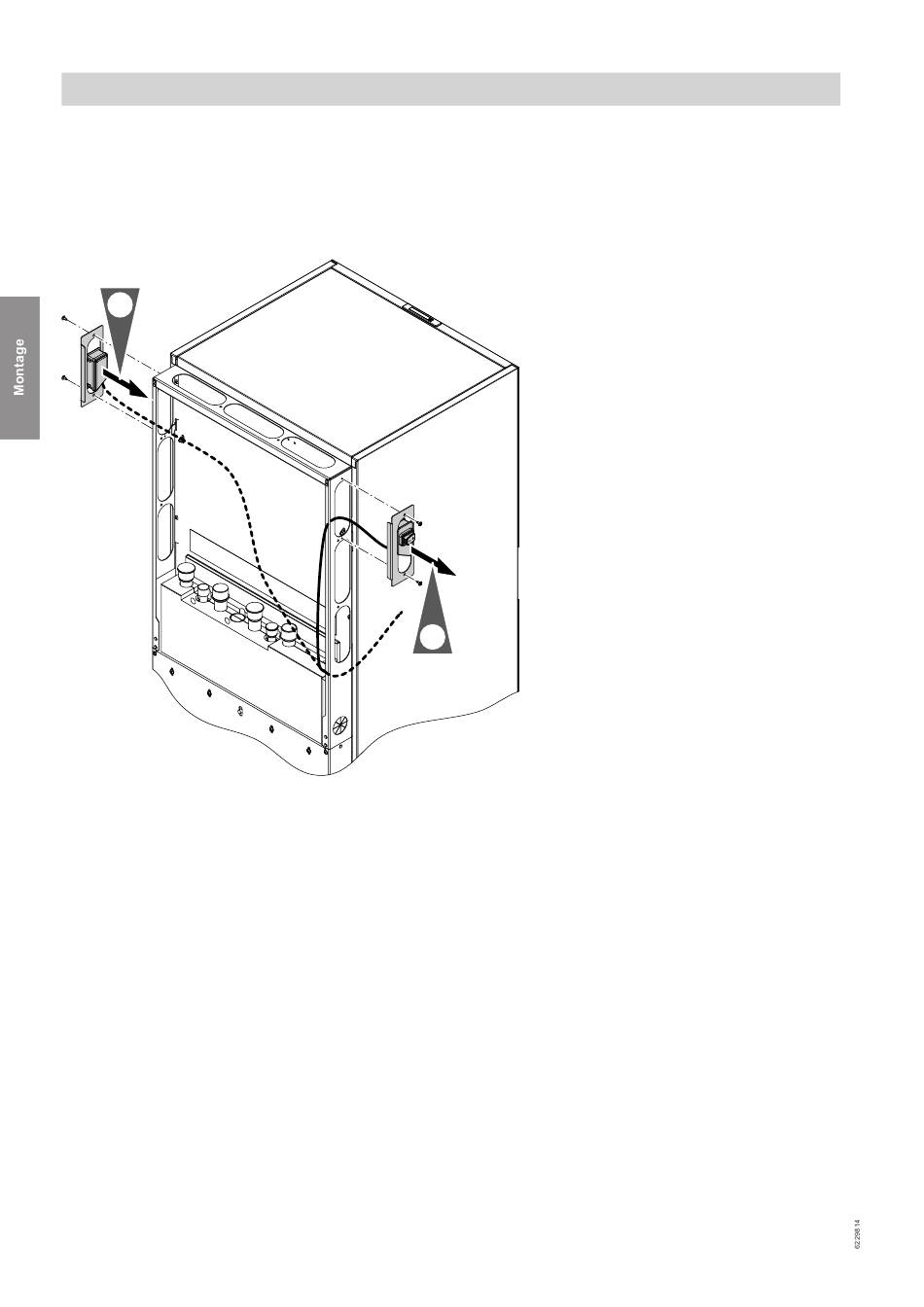

Abb. 45
Elektrischen Anschlussraum HPMU öffnen. Leitung
des Netzschalters abklemmen und ausbauen: Siehe
Kapitel „Elektrisch anschließen".
1. Halterung mit Netzschalter demontieren. Netz-
schalter mit Leitung herausziehen.
64
(Fortsetzung)
1.
2. Halterung mit Netzschalter in die gewünschte Öff-
nung einsetzen und montieren. Leitung wieder im
Anschlussraum HPMU anschließen und zugentlas-
ten.
