Instandhaltung Inneneinheit
Elektrische Komponenten ausbauen
Bedieneinheit HMI ausbauen
A
5.

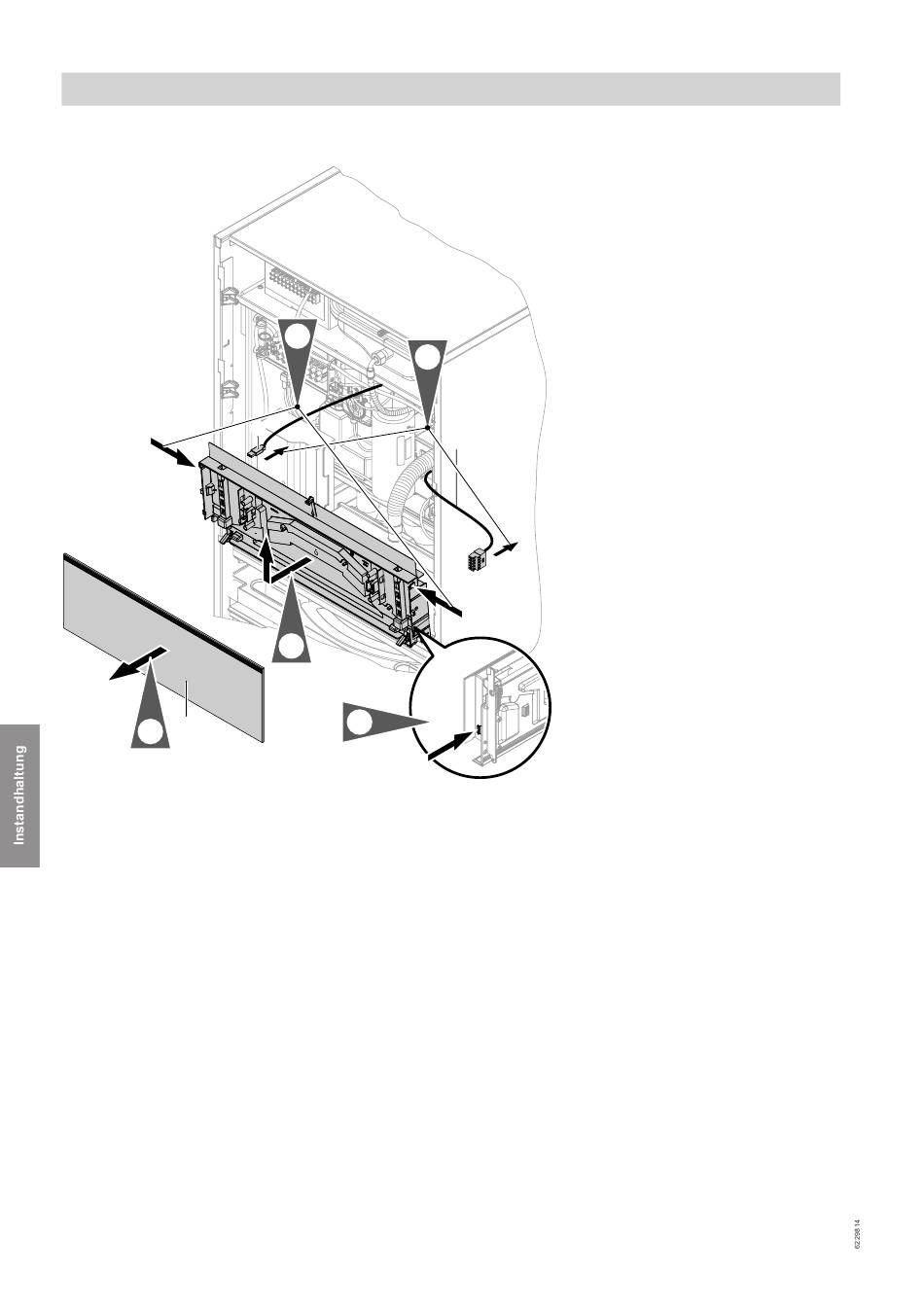

Abb. 88
Bedieneinheit HMI
A
Verbindungsleitung HMI
B
Verbindungsleitung Erweiterungsmodul LAN
C
(Zubehör)
!
Achtung
Anschluss des Steckers für die Bedienein-
heit HMI am Steckplatz für das Erweiterungs-
modul LAN beschädigt das Kommunikationsmo-
dul TCU irreparabel.
Den Stecker für die Bedieneinheit HMI am kor-
rekten Steckplatz einstecken.
152
(Fortsetzung)
1.
3.
C
2.
4.
2x
B
