Bodenmontage
(Fortsetzung)
E
F
b

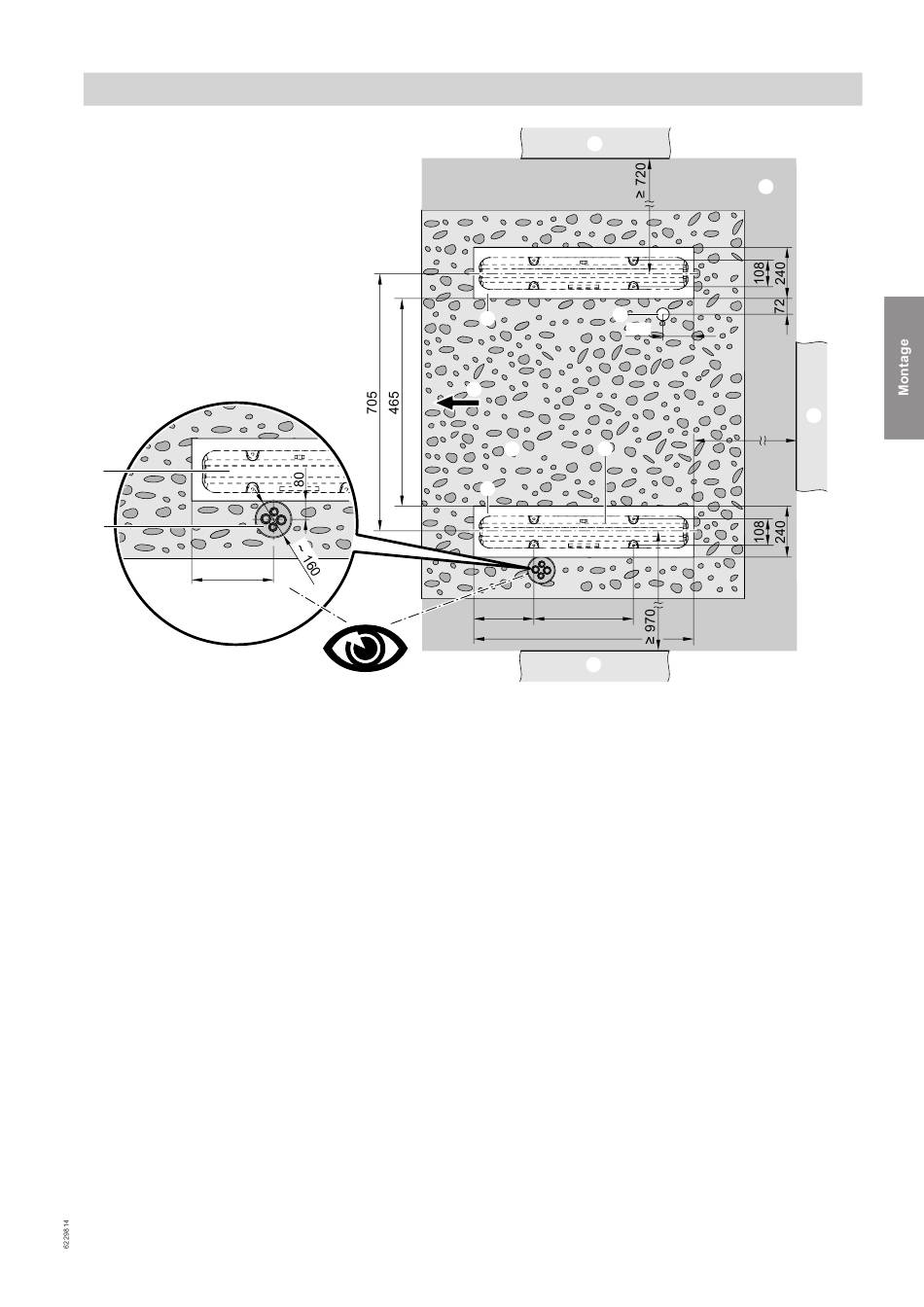

Abb. 20
Frostschutz für Fundament: Verdichteter Schotter,
A
z. B. 0 bis 32/56 mm, Schichtdicke nach örtlichen
Erfordernissen und den Regeln der Bautechnik
Fundamentstreifen aus Stahlbeton
B
Bei freiem Ablauf des Kondenswassers:
C
Kiesbett zum Versickern
Oder
In Verbindung mit zentralem Kondenswasserab-
D
lauf und elektrischer Begleitheizung für Kondens-
wasserablauf (Zubehör):
Abflussrohr (min. DN 40) für Kondenswasserab-
lauf über Abwassersystem oder Sickerschicht
Dämpfungssockel (Zubehör):
E
Montagehinweise beachten.
Quattro-Verbindungsleitung (Zubehör) bei Lei-
F
tungsdurchführung unter Erdniveau:
Damit das Anschluss-Set für Konsole für Boden-
montage (Zubehör) verwendet werden kann, die
Vorlauf- und Rücklaufleitung der Quattro-Verbin-
dungsleitung (Zubehör) in einer Flucht parallel zur
Fundamentkante ausrichten.
H
D
B
105
G
C E
B
165
290
600
H
Luftaustritt
G
Wand
H
K Elastische Trennschicht zwischen Fundament
und Wand, nach örtlichen Erfordernissen und den
Regeln der Bautechnik
a, b Nur für Leitungsdurchführung unter Erdniveau:
Siehe folgende Tabellen.
r Biegeradius
Außeneinheit aufstellen
K
H
a
