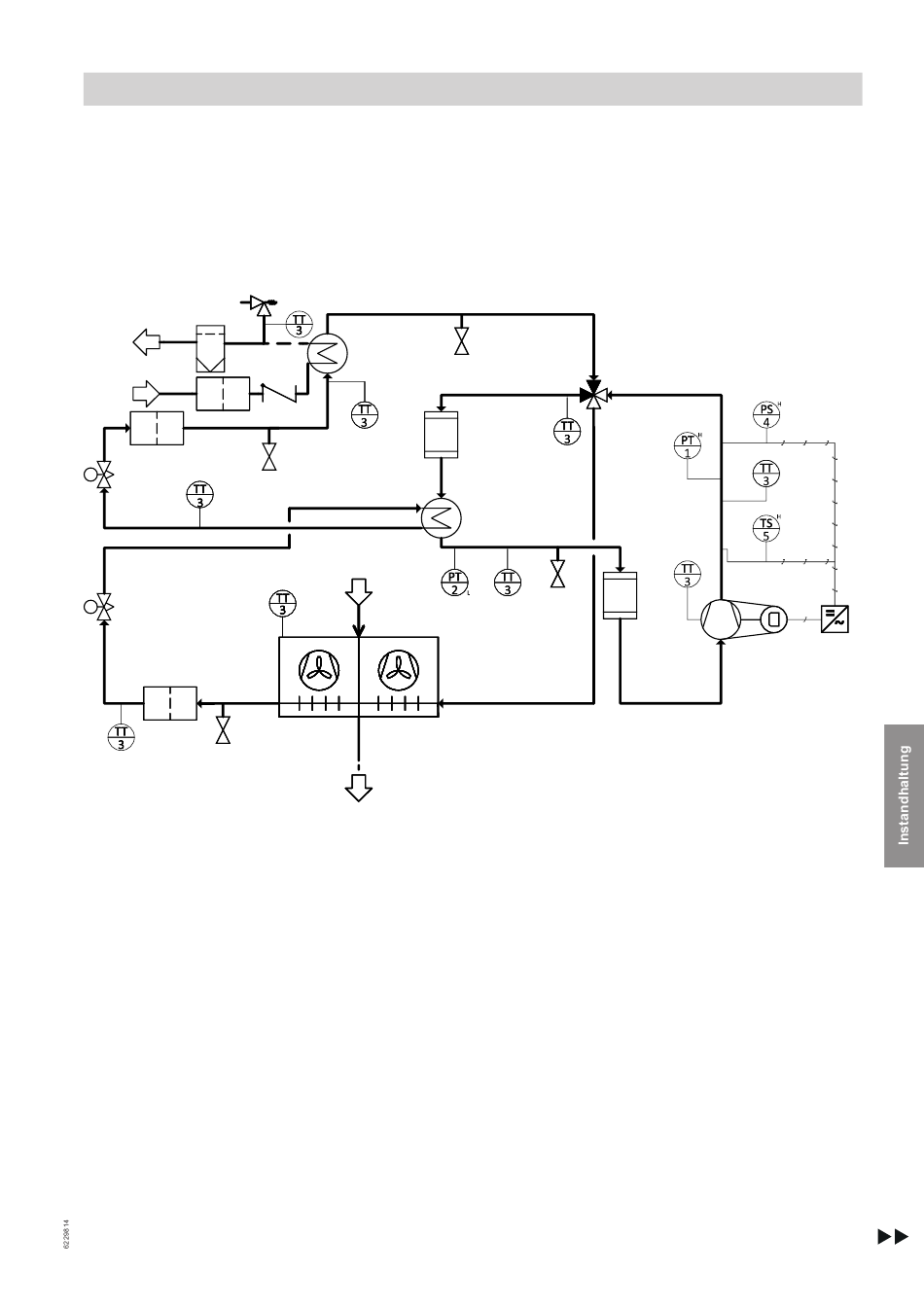

Fließschemen Kältekreis
Inverter
eP
Position im Kältekreis abhängig von Baugröße:
Siehe „Übersicht elektrische Komponenten".
Nur bei Baugröße 04 bis 13
eQ
Akkumulator (Kältemittelsammler)
Schraderventil Niederdruckseite
eW
Kühlbetrieb
qQ
qP
qW
9
qE
8
7
qZ
6
4
3
5
Abb. 121
Verdampfer
1
Luftaustritt
2
Ggf. vorhanden (je nach werkseitiger Füllvariante)
3
Schraderventil Verdampfer
Filter elektronisches Expansionsventil 2
4
Flüssiggastemperatursensor Kühlen (BT6)
5
Elektronisches Expansionsventil 2
6
Elektronisches Expansionsventil 1
7
Filter elektronisches Expansionsventil 1
8
Rücklauf Sekundärkreis
9
Vorlauf Sekundärkreis
qP
Sicherheitsventil 3 bar
qQ
Schwimmer-Entlüfter-Ventil mit Schnellentlüfter
qW
Filter Rückschlagventil
qE
Rückschlagventil
qR
Schraderventil Hochdruckseite 2
qT
Flüssiggastemperatursensor Heizen (BT9)
qZ
Flüssiggastemperatursensor Verflüssiger (BT2)
qU
Verflüssiger
qI
(Fortsetzung)
qO
qI
qR
qU
qT
eZ
eU
1
2
Sauggastemperatursensor Verdichter (BT5)
eE
Niederdrucksensor (BP2, grün)
eR
Interner Wärmetauscher
eT
Lufteintritt
eZ
eU Lufteintrittstemperatursensor (BT7)
wP
wE
wQ
wW
eT
eW
eR eE
Vorlauftemperatursensor Sekundärkreis nach Ver-
qO
flüssiger (BT1)
Nur bei Baugröße 04 bis 13
wP
Schraderventil Hochdruckseite 1
Akkumulator (Kältemittelsammler)
wQ
wW Sauggastemperatursensor Verdampfer (BT3)
4-Wege-Umschaltventil
wE
Hochdrucksensor (BP1, schwarz)
wR
Hochdruckwächter PSH
wT
Heißgastemperatursensor (BT4)
wZ
Schutztemperaturbegrenzer
wU
Ölsumpftemperatursensor (BT8)
wI
Verdichter einschließlich Ölsumpfheizung
wO
Inverter
eP
Position im Kältekreis abhängig von Baugröße:
Siehe „Übersicht elektrische Komponenten".
Nur bei Baugröße 04 bis 13
eQ
Akkumulator (Kältemittelsammler)
eW Schraderventil Niederdruckseite
Sauggastemperatursensor Verdichter (BT5)
eE
