Elektrisch anschließen
Inneneinheit elektrisch anschließen

Hinweise zu den Anschlusswerten

Die angegebene Leistung ist die empfohlene
■
Anschlussleistung.
■ Die Summe der Leistungen aller direkt an den Elek-
tronikmodulen angeschlossenen Komponenten (z. B.
Pumpen, Ventile, Meldeeinrichtungen, Schütze):
Max. 1000 W
Falls die Gesamtleistung < 1000 W ist, kann die
Einzelleistung einer Komponente (z. B. Pumpe, Ven-
til, Meldeeinrichtung, Schütz) größer als vorgegeben
gewählt werden. Dabei darf die Schaltleistung des
jeweiligen Relais nicht überschritten werden.
■ Der angegebene Stromwert gibt den max. Schalt-
strom des Schaltkontakts an. Gesamtstrom von 5 A
beachten.

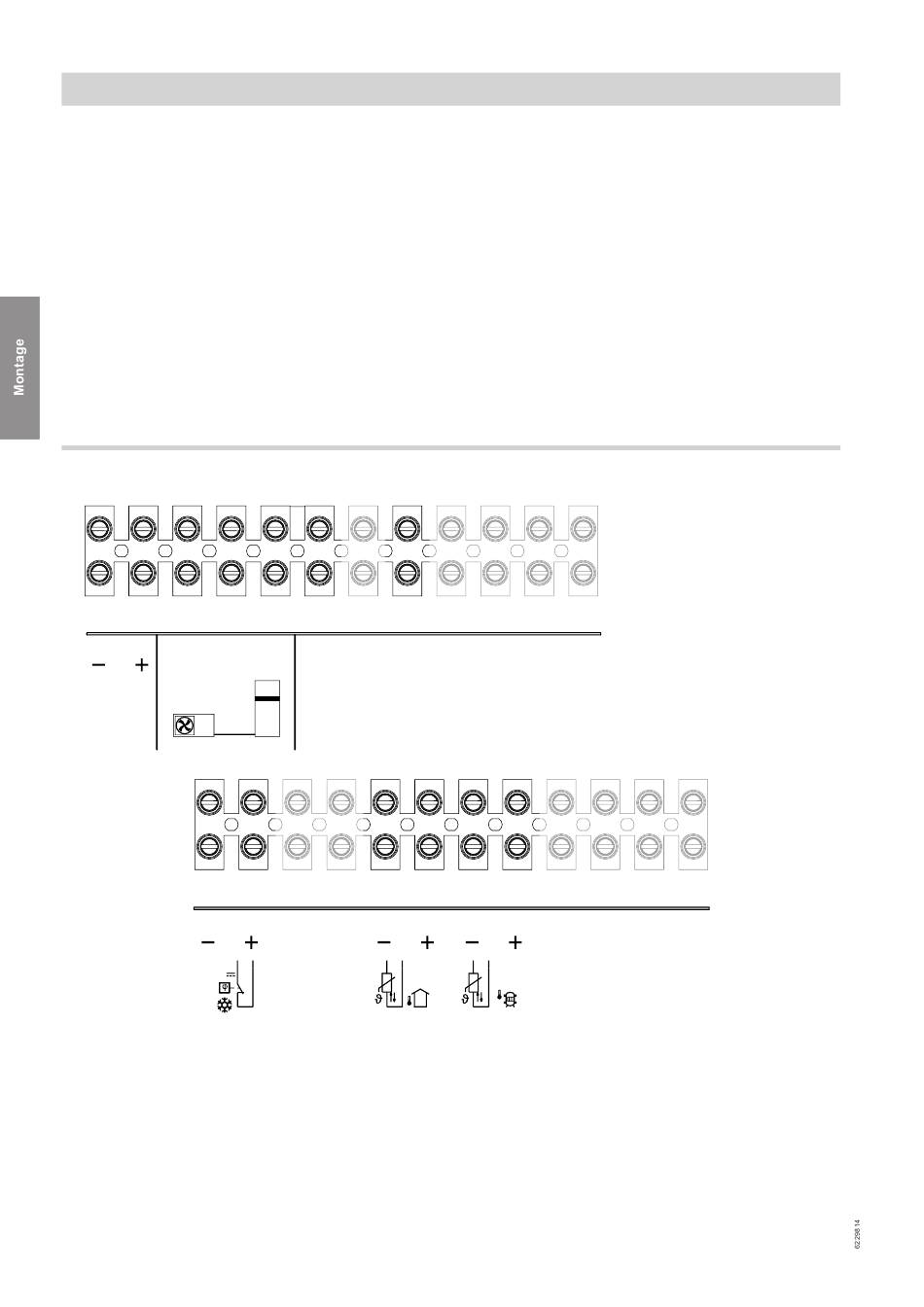

Anschlussbereich Kleinspannung < 42 V
1 2 3 4 5 6
74 72
CAN L GND
PlusBus
CAN
1 2
92A
24 V
Abb. 51
A BUS-Verbindungen
Sensoren
B
70
(Fortsetzung)
7 8
91
CAN H CAN L CAN H
3 4 5 6 7 8
1
NTC
10 kΩ
A
9 10 11 12
9 10 11 12
9
NTC
10 kΩ
B
