Hydraulische Komponenten und EPP-Dämmteile...

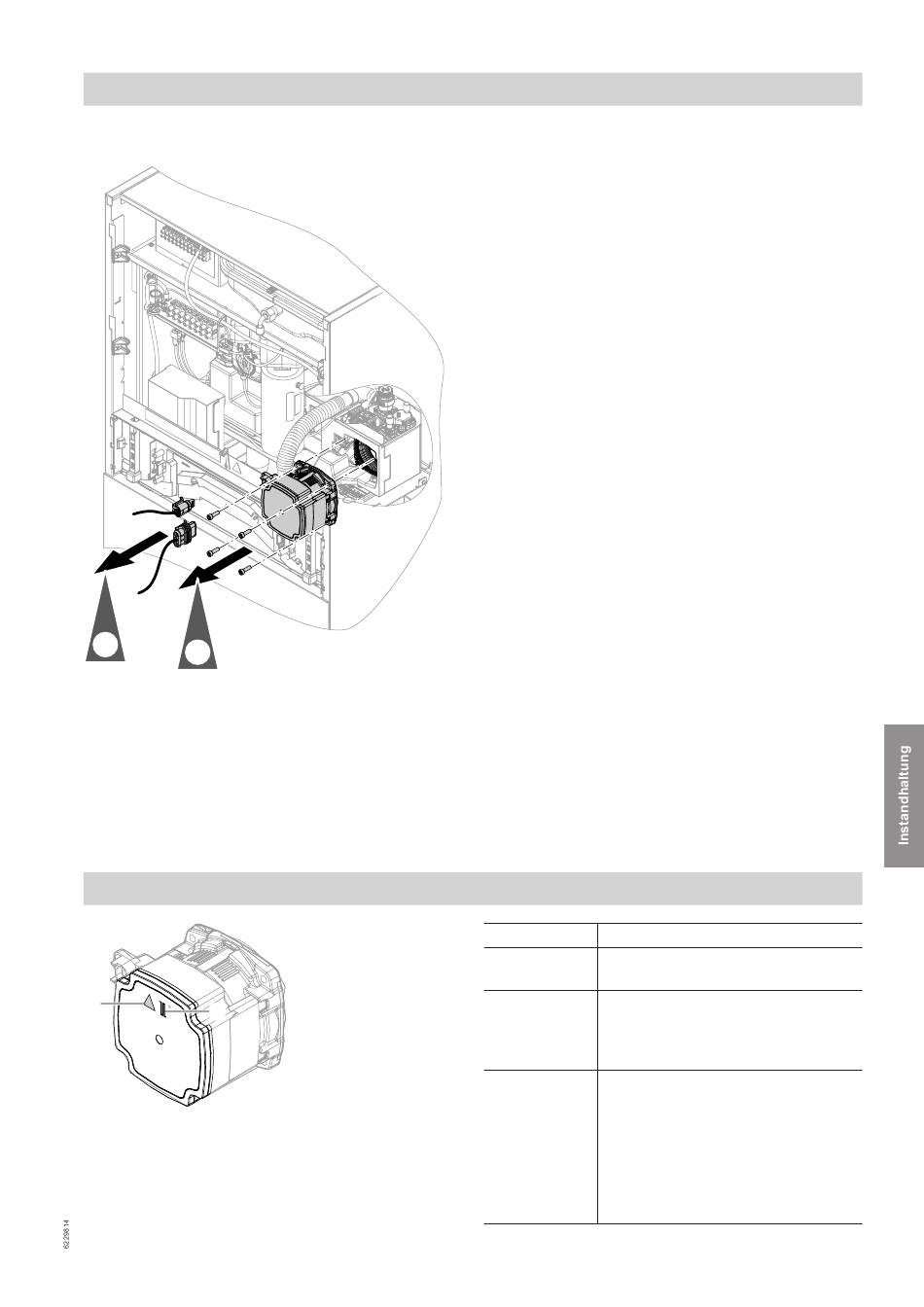

Umwälzpumpenkopf ausbauen
1.
2.
Abb. 97
Anzugsdrehmomente
■ Anzugsdrehmoment für die Überwurfmuttern der
Umwälzpumpe:
70 2 Nm
±
■ Anzugsdrehmoment für die Schrauben am Pumpen-
kopf:
5 1 Nm
±
Statusanzeige interne Umwälzpumpen
!
A
B
Abb. 98
Instandhaltung Inneneinheit
(Fortsetzung)
LED Bedeutung
blinkt grün. Regelbetrieb, Umwälzpumpe läuft bei
B
Anforderung.
leuchtet Umwälzpumpe läuft dauerhaft mit
B
■
grün. max. Leistung, z. B. bei Unterbre-
chung des PWM-Signals.
Keine Störungsmeldung
■
leuchtet rot. Störung mit Störungsmeldung
A
■
Nachdem die Inneneinheit span-
■
nungsfrei geschaltet ist, leuchtet
die LED für die Dauer der Nach-
laufzeit ca. 30 bis 60 s lang. Arbei-
ten in der Inneneinheit erst nach
Ablauf dieser Nachlaufzeit begin-
nen.
163
