Außeneinheit transportieren

Transport mit Kran

Gefahr
Unsachgemäßes Entladen und Transportieren
kann die Außeneinheit beschädigen. Bei
Beschädigung des Kältekreises besteht Explosi-
ons- und Erstickungsgefahr.
■ Tragehilfen nicht für den Transport mit dem
Kran verwenden.
Bauseitige Hilfsmittel wie Gurtbänder, Bretter
■
usw. vor dem Transport auf Beschädigung
prüfen.
■ Gewicht der Außeneinheit beachten: Siehe
Kapitel „Technische Daten".
Vibrationen beim Transport vermeiden.
■
Mechanische Beschädigungen an der Außen-
■
einheit vermeiden.
Außeneinheiten mit Transportschäden nicht in
Betrieb nehmen.
1. Äußere Verpackung der Außeneinheit vor dem
Transport entfernen.

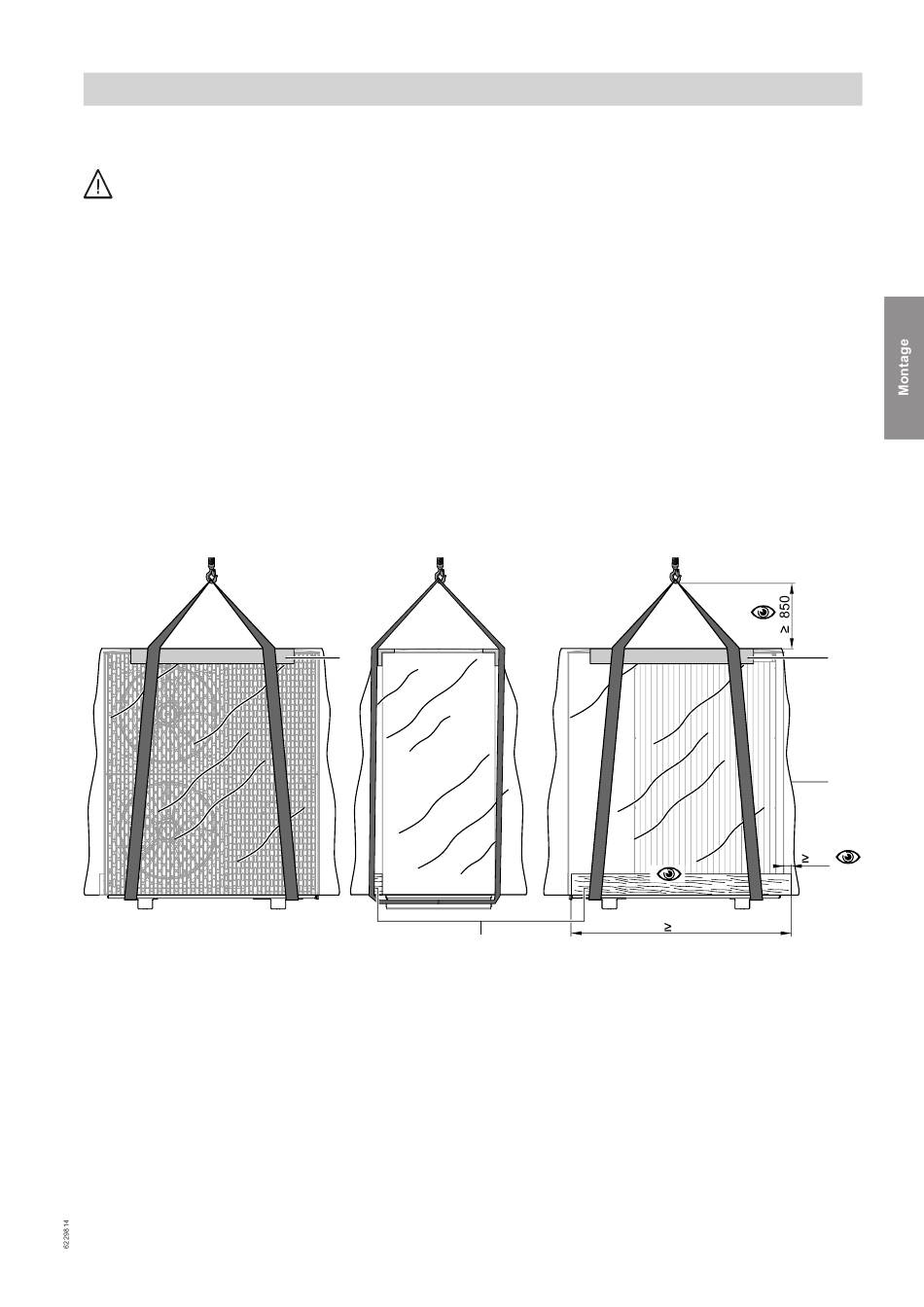

Abb. 8 Transport mit Kran am Beispiel der Außen-
einheit mit 2 Ventilatoren
Kantenschutz
A
B Folienhaube
Holzbrett
C
(Fortsetzung)
2. Verdampfer auf der Rückseite der Außeneinheit
vor Beschädigungen schützen:
■
■
3. Kantenschutzwinkel bauseits an der vorderen
und hinteren Oberkante der Außeneinheit anle-
gen. Gurtbänder fachgerecht um die Außeneinheit
legen: Siehe Abb. 8.
4. Nach dem Transport die Außeneinheit vorsichtig
absetzen. Restliche Verpackung der Außeneinheit
entfernen.
A
C
Außeneinheit aufstellen
Im unteren Bereich bauseits ein Holzbrett anle-
gen.
Gesamten Verdampfer schützen, z. B. mit Pappe
oder Luftpolsterfolie.
!
1000
!
A
B
!
20
27
