Montagevorbereitung
Anforderungen an bauseitige Anschlüsse

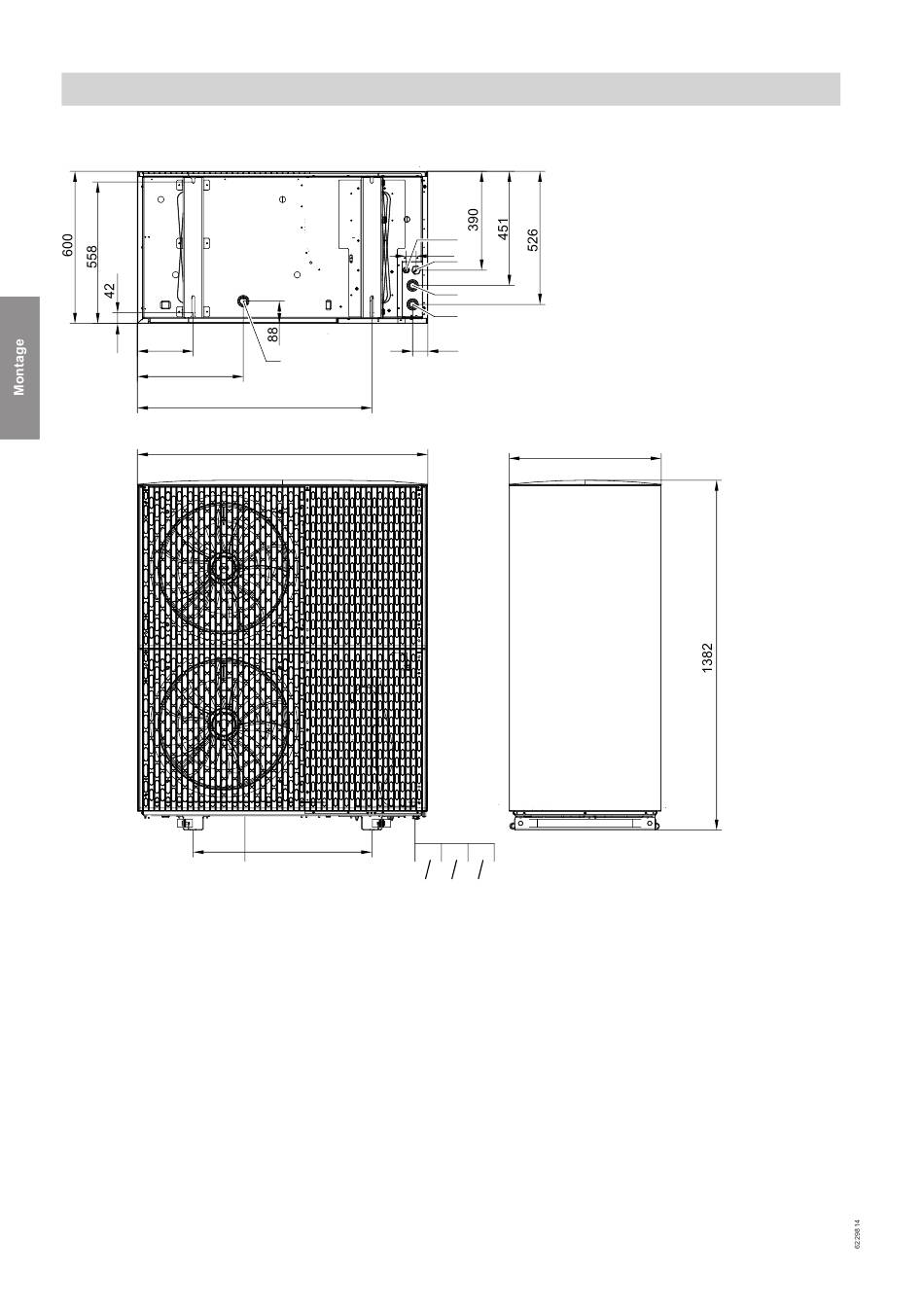

Außeneinheit mit 2 Ventilatoren, Baugröße 10 bis 13
221
418
Abb. 4
Heizwasser zur Inneneinheit (Heizwasseraustritt):
A
Steckverbindung für Cu 28 x 1,0 mm
Heizwasser von Inneneinheit (Heizwassereintritt):
B
Steckverbindung für Cu 28 x 1,0 mm
22
E
926
1144
705
E A
(Fortsetzung)
D
40
C
B
A
60
600
B C D
Netzanschlussleitung
C
CAN-BUS-Kommunikationsleitung (Zubehör)
D
E Kondenswasserablauf
