Inneneinheit hydraulisch anschließen
!
5. Achtung
Undichte hydraulische Leitungen und Ver-
bindungsstellen führen zu Schäden an der
Anlage oder am Gebäude.
Verbindungsstellen erst nach der Dichtheits-
prüfung nach Befüllung wärmedämmen:
Siehe Kapitel „Anlagendruck herstellen".
Rohrleitungen innerhalb des Gebäudes mit einer
ausreichend dicken Wärmedämmung gemäß
Gebäudeenergiegesetz (GEG) versehen. Falls
Raumkühlung im Gebäude vorgesehen ist, wärme-
und dampfdiffusionsdichte Dämmung verwenden.
Innen- Rohr- Min. Dicke Dämmschicht mit
7
leitung = 0,035 W/(m
λ
22 mm
≤
> 22 mm
Wärmeleitfähigkeit
λ

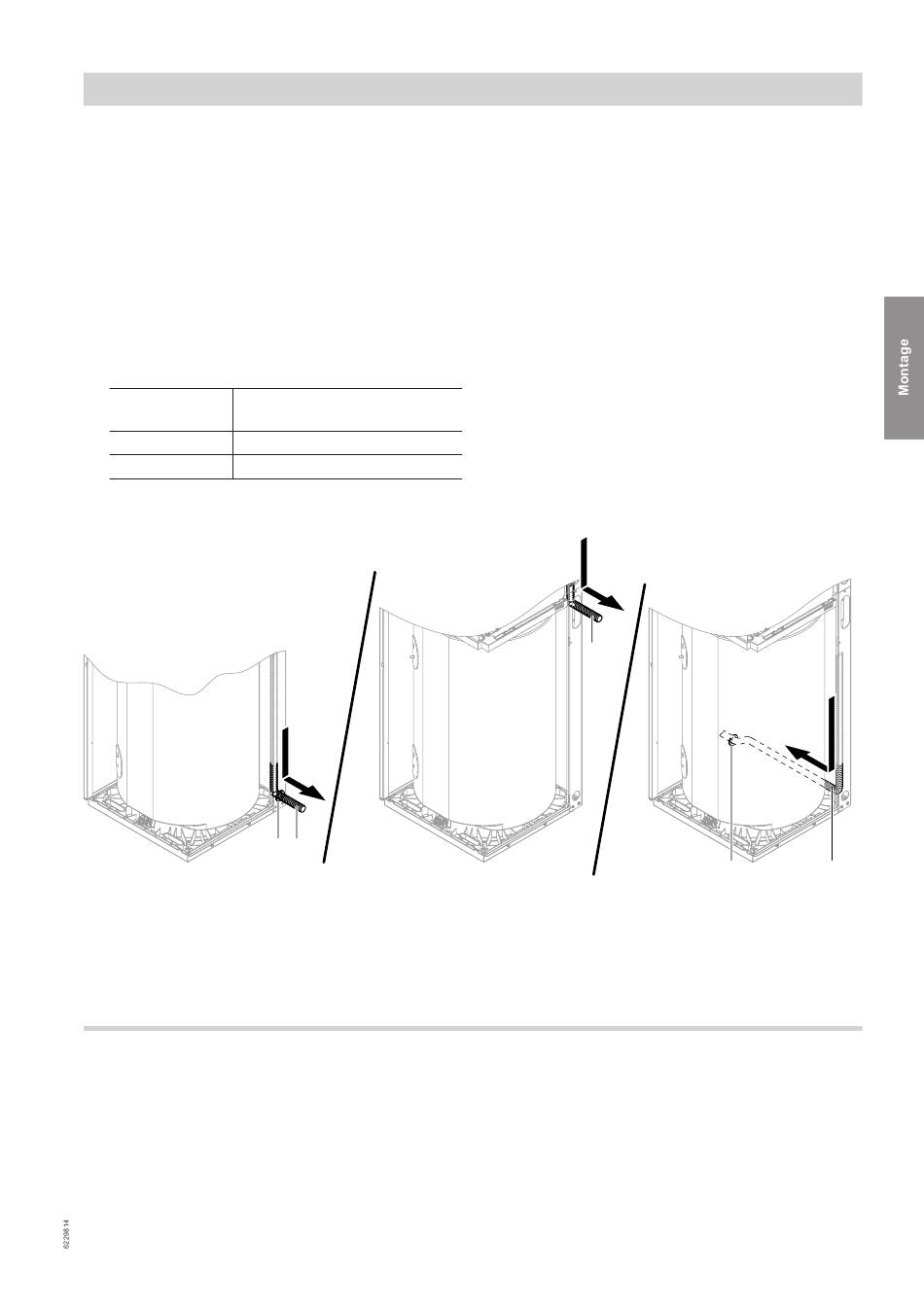

Abb. 41
Ablaufschlauch
A
Durchführung für Ablaufschlauch
B
Zur Montage des Ablaufschlauchs Seitenblech
abbauen: Siehe Seite 48.
Temperaturwächter
Bei Fußbodenheizkreisen muss ein Temperaturwäch-
ter als Maximaltemperaturbegrenzung für Fußboden-
heizung in den Vorlauf eingebaut werden.
Dieser Temperaturwächter löst aus, sobald die Vorlauf-
temperatur den eingestellten Wert überschreitet.
(Fortsetzung)
K)
·
20 mm
30 mm
B A
6. Ablaufschlauch des Sicherheitsventils mit Gefälle
und atmosphärischer Rohrbelüftung gemäß
EN 12828 an das Abwassersystem anschließen,
z. B. über Ablauftrichter oder Abwassereinlauf.
■ Mündung des Ablaufschlauchs 20 bis 40 mm
über dem Abwassereinlauf enden lassen.
Max. 2 Bögen im Ablaufschlauch vorsehen.
■
Schlauchquerschnitt nicht verengen.
■
■ Min. Querschnitt Abwasserleitung: Doppelter
Querschnitt des Ablaufschlauchs
A
Nach dem Auslösen des Temperaturwächters endet
die Raumbeheizung über den jeweiligen Heiz-/Kühl-
kreis.
Hydraulisch anschließen
B A
