Seite 1

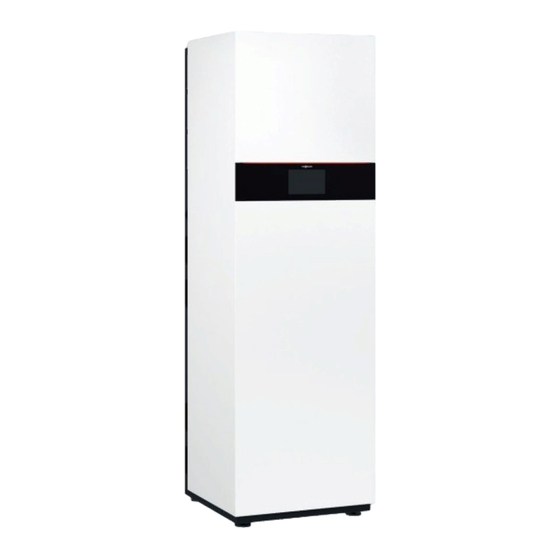

VIESMANN Bedienungsanleitung für den Anlagenbetreiber Wärmepumpenregelung mit 7-Zoll-Touchdisplay VITOCAL 250-A VITOCAL 252-A Bitte aufbewahren! 6173904 DE 11/2021...
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Die Außeneinheit enthält leicht ent- Dieses Zeichen warnt vor Perso- flammbares Kältemittel der Sicherheits- nenschäden. gruppe A3 gemäß ISO 817 und ANSI/ ASHRAE Standard 34.
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zündquellen fernhalten, z. B. offene Arbeiten an der Anlage ■ Flammen, heiße Oberflächen, nicht Einstellungen und Arbeiten an der ■ zündquellenfreie elektrische Geräte, Anlage nur nach den Vorgaben in die- mobile Endgeräte mit integriertem ser Bedienungsanleitung vornehmen. Akku (z.
Seite 4
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Anlage vor Fremdeinwirkung, Beschädi- Gefahr gungen und Umwelteinflüssen schützen. Direkter Kontakt mit flüssigem und gasförmigem Kältemittel kann zu Verhalten bei Austritt von Kältemittel schweren gesundheitlichen Schä- aus der Außeneinheit den führen, z.
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Vereisung der Außen- einheit Achtung Eisbildung in der Kondenswasser- wanne und im Ventilatorenbereich der Außeneinheit kann Geräteschä- den zur Folge haben. Bei Eisbildung Fachbetrieb infor- ■ mieren. Keine mechanischen Gegen- ■ stände/Hilfsmittel zur Entfernung von Eis verwenden.
Sicherheit und Haftung Schutzbereich Ihre Außeneinheit enthält leicht entflammbares Kälte- Aufstellung der Außeneinheit vor einer Außen- mittel der Sicherheitsgruppe A3 gemäß ISO 817 und wand ANSI/ASHRAE Standard 34. Daher ist in unmittelbarer Umgebung der Außeneinheit ein Schutzbereich definiert, in dem besondere Anfor- 2144 derungen gelten.
Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. in der Anlage integrierten WLAN-Schnittstelle oder den Für die Nutzung von Viessmann Apps gelten die jewei- entsprechenden Internet-Services entstehen. Es ligen Datenschutzbestimmungen und Nutzungsbedin- besteht keine Haftung für Schäden aus unsachgemä- gungen.
Zuerst informieren Symbole Symbole in dieser Anleitung Symbole an der Wärmepumpe Symbol Bedeutung Symbol Bedeutung Verweis auf anderes Dokument mit weiter- Warnung vor feuergefährlichen Stoffen führenden Informationen (ISO 7010 - W021) Bedienungshandbuch beachten Arbeitsschritt in Abbildungen: (ISO 7000 - 0790) Die Nummerierung entspricht der Reihen- Gebrauchsanweisung/Bedienungsanlei- folge des Arbeitsablaufs.
Zuerst informieren Bestimmungsgemäße Verwendung (Fortsetzung) Hinweis Das Gerät ist ausschließlich für den häuslichen bzw. haushaltsähnlichen Gebrauch vorgesehen, d. h. auch nicht eingewiesene Personen können das Gerät sicher bedienen. Produktinformation Ihre Luft/Wasser-Wärmepumpe besteht aus einer Als Antrieb für den Kältekreis dient der Verdichter. Der Inneneinheit und einer Außeneinheit.
Mit Service-Link wird eine Datenübertragung für eine Unterstützung, in der automatisch ausgewählte Infor- Laufzeit von 5 Jahren ab Installation des Geräts mationen, an die Viessmann Service-Zentrale übermit- gewährleistet. Eine anschließende Verwendung von telt werden, z. B. Betriebsdaten der Anlage oder Stö- Service-Link bleibt vorbehalten.
Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung der Wärme- Hinweis pumpenregelung an die örtlichen und baulichen Gege- In dieser Bedienungsanleitung werden auch Funktio- benheiten sowie die Einweisung in die Bedienung nen beschrieben, die nur bei einigen Wärmepumpenty- müssen von Ihrem Fachbetrieb vorgenommen werden. pen oder mit Zubehör möglich sind.
Zuerst informieren Tipps zum Energiesparen (Fortsetzung) Energie einsparen bei Warmwasserbereitung Stromüberschuss nutzen (Smart Grid) Heizen Sie das Warmwasser nachts oder bei regel- Nutzen Sie kostenlosen und kostengünstigen Strom- ■ mäßiger Abwesenheit auf eine niedrigere Tempera- überschuss vom Energieversorgungsunternehmen für tur auf. Stellen Sie hierfür das Zeitprogramm für die Ihre Heizungsanlage.
Über die Bedienung Grundlagen der Bedienung Touchdisplay Alle Einstellungen an Ihrer Anlage können Sie zentral Die Bedieneinheit ist mit einem Touchdisplay ausge- an der Bedieneinheit vornehmen. stattet. Tippen Sie für Einstellungen und Abfragen auf die vorgesehenen Schaltflächen. Statusanzeige durch Lightguide Abhängig vom Wärmeerzeuger wird während des Hinweis Betriebs am unteren oder oberen Rand der Bedienein-...
Über die Bedienung Schaltflächen und Symbole Abb. 6 Menüzeile Funktionsbereich Navigationsbereich Schaltflächen und Symbole in der Menüzeile Sie rufen das „Hauptmenü“ auf. Verbindungsaufbau „Heizkreis ...“ Sie wählen den Heiz-/Kühlkreis. Kommunikationsfehler Hinweis WLAN-Verbindung ist aktiv: Sehr geringe Emp- Die Auswahl ist nur vorhanden, falls in fangsqualität Ihrer Anlage mehrere Heiz-/Kühlkreise WLAN-Verbindung ist aktiv: Geringe Empfangs-...
Über die Bedienung Schaltflächen und Symbole (Fortsetzung) Schaltflächen und Symbole im Navigationsbereich Sie gelangen zurück zum Homescreen. Hinweis Sie gelangen im Menü einen Schritt zurück. Falls im Navigationsbereich „DEMO“ angezeigt wird, Oder findet keine Raumbeheizung, keine Warmwasserberei- Sie brechen eine begonnene Einstellung ab. tung und kein Frostschutz statt.
Über die Bedienung Betriebsprogramm Betriebsprogramme für Raumbeheizung, Raumkühlung und Warmwasserbereitung Die Betriebsprogramme für Raumbeheizung, Raum- kühlung und Warmwasserbereitung können Sie getrennt voneinander einstellen. Symbol Betriebsprogramm Funktion Raumbeheizung/Raumkühlung „Heizen“ Die Räume des gewählten Heiz-/Kühlkreises werden nach den Vorgaben für die Raumtemperatur oder Vorlauftemperatur und dem Zeitprogramm beheizt: Siehe Kapitel „Raumbeheizung/Raum- kühlung“.
Über die Bedienung Vorgehensweise zur Einstellung eines… (Fortsetzung) ■ Zirkulationspumpe für Warmwasser: Siehe Seite 31. Geräuschreduzierter Betrieb: Siehe Seite 34. ■ Zeitprogramme und Zeitphasen In den Zeitprogrammen geben Sie an, wie sich Ihre Wärmepumpe zu welchem Zeitpunkt verhalten soll. Dafür teilen Sie den Tag in Abschnitte ein, sogenannte Zeitphasen.
Über die Bedienung Vorgehensweise zur Einstellung eines… (Fortsetzung) für „Beginn“ und „Ende“ der Zeit- „Komfort“ um Komfort-Raumtemperatur zu phase 2. wählen. zur Bestätigung um das „Zeitprogramm“ zu verlassen. Abb. 7 Die Balken im Zeitdiagramm werden angepasst. Zeitprogramm auf andere Wochentage kopieren Erläuterung der Vorgehensweise am Beispiel Raumbe- 3.
Seite 22
Über die Bedienung Vorgehensweise zur Einstellung eines… (Fortsetzung) Tippen Sie auf folgende Schaltflächen: für Zeitphase 2 1. „Heiz-/Kühlkreis 1“ in der Menüzeile um die Zeitphase zu löschen. zur Bestätigung 3. „Mo“ für den gewünschten Tag um das Zeitprogramm zu verlassen.
Grundanzeigen Grundanzeige „Raumklima“ In der Grundanzeige „Raumklima“ können Sie die am Sie stellen für einen Heiz-/Kühlkreis das Betriebs- häufigsten benutzten Einstellungen für Raumbehei- programm „Heizen/Kühlen“ ein. zung und Raumkühlung vornehmen und abfragen: Sie schalten die Funktion „Einmal Zeitphase ver- Sie erhöhen den Wert für die Raumtemperatur. längern“...
Grundanzeigen Grundanzeige „Energiecockpit“ (Fortsetzung) Betriebsdaten der Wärmepumpe abfragen In der Grundanzeige Energiecockpit finden Sie die Stromverbrauch Verdichter ■ Betriebsdaten zur Wärmepumpe. – Stromverbrauch des aktuellen Monats – Stromverbrauch des letzten Monats Tippen Sie auf folgende Schaltflächen: – Stromverbrauch des aktuellen Jahres Stromverbrauch des letzten Jahres –...
Grundanzeigen Grundanzeige „Systemübersicht“ Je nach Anlagenausstattung und vorgenommenen Tippen Sie auf folgende Schaltflächen: Einstellungen können Sie in der Grundanzeige „Sys- temübersicht“ folgende aktuelle Anlagendaten abfra- für die Grundanzeige „Systemübersicht“ gen: ■ Anlagendruck 2. Weitere Informationen abfragen: ■ Vorlauftemperatur der Wärmepumpe für weitere Anlagendaten ■...
Raumbeheizung/Raumkühlung Heiz-/Kühlkreis wählen Die Beheizung/Kühlung aller Räume kann auf mehrere Beispiel: Heiz-/Kühlkreis 3 wählen. Heiz-/Kühlkreise aufgeteilt sein, z. B. ein Heiz-/Kühl- kreis für Ihre Wohnung und ein Heiz-/Kühlkreis für Ihr Tippen Sie auf folgende Schaltflächen: Büro. In der Menüzeile werden werkseitig folgende Bezeich- für die Grundanzeige „Raumklima“...
Raumbeheizung/Raumkühlung Zeitprogramm für die Raumbeheizung/Raumkühlung In den Zeitprogrammen für Raumbeheizung und Raumkühlung stellen Sie ein, in welchen Zeitphasen Ihre Räume mit welchen Temperaturen beheizt oder gekühlt werden. Zeitprogramm einstellen Werkseitige Einstellung: Eine Zeitphase von 06:00 bis 22:00 Uhr für alle Wochentage mit dem Temperaturni- veau „Normal“.
Raumbeheizung/Raumkühlung Heizkennlinie einstellen (Fortsetzung) Tipps zur Einstellung der „Heizkennlinie“ Verhalten der Raumtemperatur Abhilfe Die Räume sind in der kalten Jahreszeit zu kalt. Stellen Sie „Neigung“ auf den nächsthöheren Wert. Die Räume sind in der kalten Jahreszeit zu warm. Stellen Sie „Neigung“ auf den nächst niedrigeren Wert.
Raumbeheizung/Raumkühlung Raumtemperatur bei verlängerter Anwesenheit anpassen Falls Sie für einen oder mehrere Tage ständig anwe- ■ Warmwasserbereitung ist aktiv. send sind und das Zeitprogramm nicht ändern wollen, ■ Die Funktion „Ferien zu Hause“ beginnt und endet wählen Sie die Funktion „Ferien zu Hause“ , z.
Raumbeheizung/Raumkühlung Energie sparen bei langer Abwesenheit (Fortsetzung) Das Ferienprogramm hat folgende Auswirkungen: ■ Warmwasserbereitung: ■ Raumbeheizung: Keine Warmwasserbereitung: Der Frostschutz für Für Heiz-/Kühlkreise im Betriebsprogramm „Hei- den Warmwasser-Speicher ist aktiv. – zen“: Das Ferienprogramm startet um 00:00 Uhr des ers- ■...
Warmwasserbereitung Warmwassertemperatur Ihr Warmwasser wird nach eingestelltem Zeitpro- Stellen Sie das Zeitprogramm für die Warmwasserbe- gramm immer auf die gewünschte Temperatur beheizt. reitung ein: Siehe Seite 31. Werkseitige Einstellung: 50 °C für den gewünschten Wert Hinweis zur Bestätigung Aus hygienischen Gründen sollten Sie die Warmwas- sertemperatur nicht unter 50 °C einstellen.
Warmwasserbereitung Zeitprogramm für die Warmwasserbereitung (Fortsetzung) Sie können das Zeitprogramm individuell nach Ihren Wünschen ändern. 6. Je nach Änderungswunsch: Tippen Sie auf folgende Schaltflächen: zur Änderung der Zeitphase ■ ■ für eine neue Zeitphase ■ um eine Zeitphase zu löschen. ■...
Warmwasserbereitung Erhöhte Trinkwasserhygiene (Fortsetzung) für Startzeit „Beginn“ zur Bestätigung 5. Wählen Sie den gewünschten Wochentag oder täglich aus. Die Auswahl wird hervorgehoben. Erhöhte Trinkwasserhygiene ausschalten Tippen Sie auf folgende Schaltflächen: „Hygienefunktion“ 4. Wählen Sie den Wochentag oder täglich ab. „Warmwasser“ zur Bestätigung Warmwasser Verbrühschutz ein-/auschalten Mit dem Verbrühschutz begrenzen Sie die Warmwas-...
Erweitertes Menü Geräuschreduzierter Betrieb Zeitprogramm einstellen für geräuschreduzierten Betrieb Im Zeitprogramm für den geräuschreduzierten Betrieb 5. Stellen Sie die gewünschten Zeitphasen und den stellen Sie ein, in welchen Zeitphasen die Drehzahl Betriebsstatus ein. des Ventilators und gegebenenfalls des Verdichters ■ zur Änderung der Zeitphase begrenzt wird.
Bedienung entsperren Tippen Sie auf folgende Schaltflächen: Eingabefeld und Tastatur erscheinen. 1. Beliebige Schaltfläche „Bedienung gesperrt“ wird angezeigt. 4. Geben Sie das Passwort „viessmann“ oder das von Ihnen vergebene Passwort ein. „Wollen Sie die Bedienung entsperren?“ wird zur Bestätigung angezeigt.
Weitere Einstellungen Lightguide ein- und ausschalten Abhängig vom Aufbau des Wärmeerzeugers befindet „Einstellungen“ sich am unteren oder oberen Rand der Regelung ein Leuchtstreifen (Lightguide). „Bildschirmeinstellung“ Der Lightguide informiert mit verschiedenen Anzeigen über Funktionen der Regelung. 4. „Lightguide Ein/Aus“ Bedeutung der Anzeige: „EIN“...
Weitere Einstellungen „Uhrzeit“ und „Datum“ einstellen „Uhrzeit“ und „Datum“ sind werkseitig eingestellt. „Datum und Uhrzeit“ Falls Ihre Anlage längere Zeit außer Betrieb war, müs- sen Sie gegebenenfalls „Uhrzeit“ und „Datum“ neu „Datum“ einstellen. Oder „Uhrzeit“ Tippen Sie auf folgende Schaltflächen: für den gewünschten Wert zur Bestätigung „Einstellungen“...
Weitere Einstellungen Kontaktdaten des Fachbetriebs eingeben (Fortsetzung) „Kontaktdaten Fachbetrieb“ zur Bestätigung 4. Gewünschtes Eingabefeld 5. Geben Sie die Kontaktdaten Ihres Fachbetriebs in die einzelnen Felder ein. Homescreen einstellen Sie können zwischen folgenden Grundanzeigen als „Einstellungen“ Homescreen wählen: „Raumklima“ „Auswahl der Grundanzeige“ ■...
Weitere Einstellungen Internetzugriff ein- und ausschalten (Fortsetzung) 5. WLAN wählen. zur Bestätigung des Hinweises zur Internetnut- zung Hinweis In der Grundanzeige wird angezeigt. können Sie die Liste der verfügbaren WLAN aktualisieren. Hinweis ■ Falls die Verbindung nicht hergestellt wurde, wird zur Bestätigung eine Fehlermeldung angezeigt.
Weitere Einstellungen Werkseitige Einstellung wiederherstellen Sie können alle Eingaben und Werte in die werkseitige Hinweis Einstellung zurücksetzen. Falls die Heizkreise oder Kühlkreise benannt worden sind, bleibt der vergebene Name erhalten: Siehe Kapi- tel „Name für Heiz-/Kühlkreise einstellen“. Anlageneinstellung Zurückgesetzte Einstellungen und Werte „Anlage“...
Abfragen Hilfetexte aufrufen Sie können zu den Anzeigen und Funktionen Hilfetexte um wieder in die ursprüngliche Anzeige zu aufrufen. gelangen. Tippen Sie auf folgende Schaltflächen: um die Hilfetexte aufzurufen. Informationen abfragen Je nach Anlagenausstattung und den vorgenommenen ■ Internet Einstellungen können Sie aktuelle Anlagendaten abfra- Open-Source-Lizenz ■...
Lizenzinformationen abfragen für das… (Fortsetzung) Lizenzinformationen von Drittkomponenten aufrufen Voraussetzung: Der Access Point ist eingeschaltet. 3. Geben Sie den WPA2-Netzwerkschlüssel als Passwort für das WLAN „Viessmann-<xxxx>“ Tippen Sie auf folgende Schaltflächen: ein. 1. Rufen Sie die WLAN-Einstellungen Ihres Endge- Hinweis räts auf.
Abfragen Lizenzinformationen abfragen für das integrierte Kommunikationsmodul TCU300 Um die Lizenzinformationen abzufragen, benötigen Sie 3. Verbinden Sie Ihr Endgerät mit dem gleichen ein WLAN-fähiges Endgerät, z. B. Smartphone oder WLAN wie die Wärmepumpe. PC abzufragen. Führen Sie folgende Arbeitsschritte aus: 4.
Abfragen Wartungsmeldungen abfragen (Fortsetzung) Wartungsmeldung aufrufen Tippen Sie auf folgende Schaltflächen: 4. Notieren Sie die Wartungsnummer. Zum Beispiel: P.1 „Wartung nach Zeitintervall steht an“. im Navigationsbereich. Sie ermöglichen dadurch dem Fachbetrieb eine Falls an Ihrer Anlage gleichzeitig Störungsmeldun- bessere Vorbereitung und sparen unnötige Fahrt- gen vorhanden sind, können mit „Störungen“, kosten.
Aus- und Einschalten Wärmepumpe ausschalten Mit Frostschutzüberwachung Sie haben die Wahl zwischen Ausschalten der einzel- Hinweis nen Heiz-/Kühlkreise und Warmwasserbereitung oder ■ Damit sich die Umwälzpumpen nicht festsetzen, wer- der gesamten Anlage. den alle an der Regelung angeschlossenen Umwälz- pumpen automatisch alle 24 Stunden kurz einge- Tippen Sie auf folgende Schaltflächen: schaltet.
Aus- und Einschalten Position des Netzschalters (Fortsetzung) Abb. 11 Bodenstehende Inneneinheit mit integriertem Warmwasser-Speicher Abhängig von der Aufstellsituation der Inneneinheit hat Ihr Fachbetrieb den Netzschalter an den Positionen (Auslieferungszustand) oder eingebaut.
Seite 48
Aus- und Einschalten Position des Netzschalters (Fortsetzung) Abb. 12...
Was ist zu tun? Räume zu kalt Ursache Behebung Die Wärmepumpe ist ausgeschaltet. Schalten Sie die Sicherung in der Stromkreisvertei- ■ lung (Haussicherung) ein. Schalten Sie den Hauptschalter ein (falls vorhanden, ■ außerhalb des Heizraums). Schalten Sie den Netzschalter ein: Siehe Seite 46. ■...
Was ist zu tun? Kein warmes Wasser Ursache Behebung Die Wärmepumpe ist ausgeschaltet. Schalten Sie den Netzschalter ein: Siehe Seite 46. ■ Schalten Sie den Hauptschalter ein (außerhalb des ■ Heizraums, falls vorhanden). Schalten Sie die Sicherung in der Stromkreisvertei- ■...
Was ist zu tun? „Externe Aufschaltung“ wird angezeigt Ursache Behebung Das Betriebsprogramm, das an der Wärmepumpenre- Keine Maßnahme erforderlich gelung eingestellt ist, wurde durch ein externes Schalt- gerät umgeschaltet. und „Wartung“ wird angezeigt ë Ursache Behebung Ein von Ihrem Fachbetrieb eingestellter Wartungszeit- Gehen Sie wie auf Seite 43 beschrieben vor.
Instandhaltung Reinigung Die Oberfläche der Bedieneinheit können Sie mit Achtung einem Mikrofasertuch reinigen. Mechanische Einwirkung verkratzt die Oberflä- che der Außenverkleidung. Achtung Wischen Sie die Oberfläche nur mit einem ■ Handelsübliche Haushaltsreiniger und spezielle weichen feuchten Tuch ab. Reiniger für den Wärmetauscher (Verdampfer) ■...
Bei rückspülbaren Filtern alle 2 Monate rückspülen. Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Lei- tungen verwenden. Benachrichtigen Sie dazu Ihren Fachbetrieb.
Anhang Übersicht „Hauptmenü“ Hinweis Je nach Ausstattung Ihrer Anlage sind unter nicht alle der aufgeführten Anzeigen und Abfragen möglich. Ein-/Ausschalten Heiz-/Kühlkreis 1 Heiz-/Kühlkreis 2 Warmwasser Gesamte Anlage Raumklima Heiz-/Kühlkreis 1 Raumtemperatur Sollwert oder Vorlauftemperatur-Sollwert Zeitprogramm Heizen Heizkennlinie Weitere Heiz-/Kühlkreise , ... Wie bei Heiz-/Kühlkreis 1 Warmwasser...
Seite 56
Anhang Übersicht „Hauptmenü“ (Fortsetzung) Informationen Kontaktdaten Fachbetrieb Internet Herstell-Daten MAC-Adresse Aktiviert Netzwerk Signalstärke DHCP aktiviert IPv4 Adresse IPv4 Subnetzmaske Standard Gateway Primärer DNS-Server Sekundärer DNS-Server Verbindung zum Backend Verbindung zum Netzwerk Open-Source-Lizenz Ferienprogramm Hinweis Die Auswahl steht nur zur Verfügung, falls bei der Inbetriebnahme „Mehrfamilienhaus“ ge- wählt wurde und mehrere Heiz-/Kühlkreise vorhanden sind.
Erweitertes Menü Geräuschreduzierter Betrieb Notbetrieb Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- Die Verpackungsabfälle werden gemäß den gesetzli- dukts übernimmt Ihr Fachbetrieb. chen Festlegungen über zertifizierte Entsorgungsfach- betriebe der Verwertung zugeführt. Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage Viessmann Produkte sind recyclingfähig.
Seite 60
Zertifizierung Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels...
