Außeneinheit hydraulisch anschließen
3. Sichtbare Komponenten der Außeneinheit auf
Transport- und Lagerschäden prüfen.
Hydraulische Verbindungsleitungen anschließen
Anschlussrohre der hydraulischen Anschluss-Sets
(Zubehör) an der Unterseite der Außeneinheit
anschließen, je nach Anschluss-Set entweder Kupfer-
rohr oder Edelstahl-Wellrohr.
B
1.

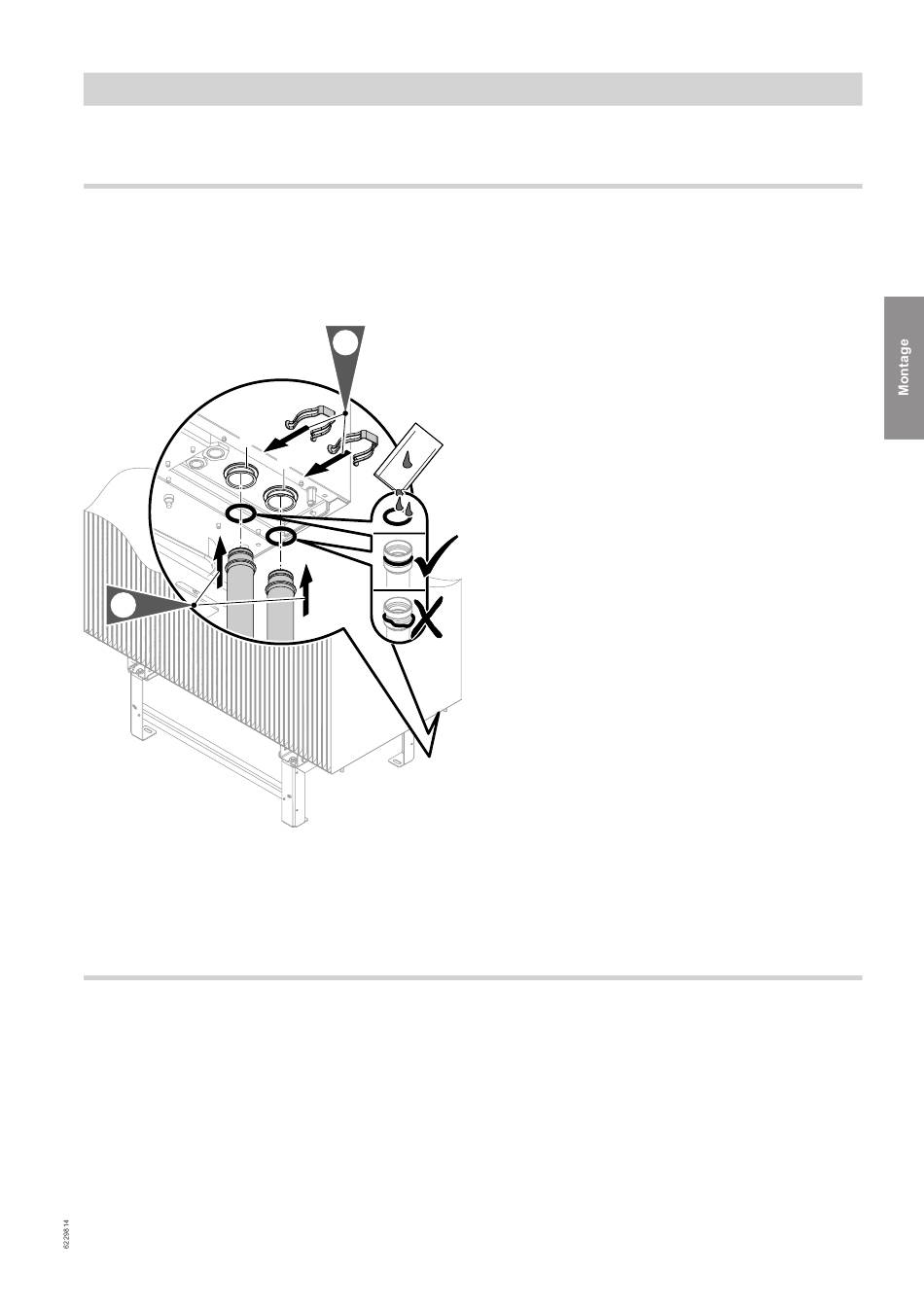

Abb. 37
Heizwasser zur Inneneinheit (Heizwasseraustritt,
A
Vorlauf von Außeneinheit)
Heizwasser von Inneneinheit (Heizwassereintritt,
B
Rücklauf zur Außeneinheit)
Transportsicherung prüfen
!
Achtung
Vorzeitiges Lösen der Transportsicherung kann
zu Schäden in der Außeneinheit führen.
Transportsicherung erst nach dem Befüll- und
Entlüftungsvorgang lösen.
(Fortsetzung)
2.
A
Anforderung an bauseitige Leitungen
Anforderungen an z. B. Querschnitt, Anlagendruck:
Siehe Planungsunterlagen.
Heizwasserfilter einbauen
In folgenden Fällen einen Heizwasserfilter im Rücklauf
zur Außeneinheit einbauen:
Erforderlich bei Modernisierung der Heizungsanlage
■
Erforderlich bei Verschmutzung des Leitungsnetzes
■
Empfohlen im Neubau
■
Hinweis
Empfehlung: Heizungsfilter mit Magnetitabscheidung
(Zubehör), da die Filtereigenschaften dieses Heizwas-
serfilters auf die Wärmepumpe abgestimmt sind.
Hydraulisch anschließen
