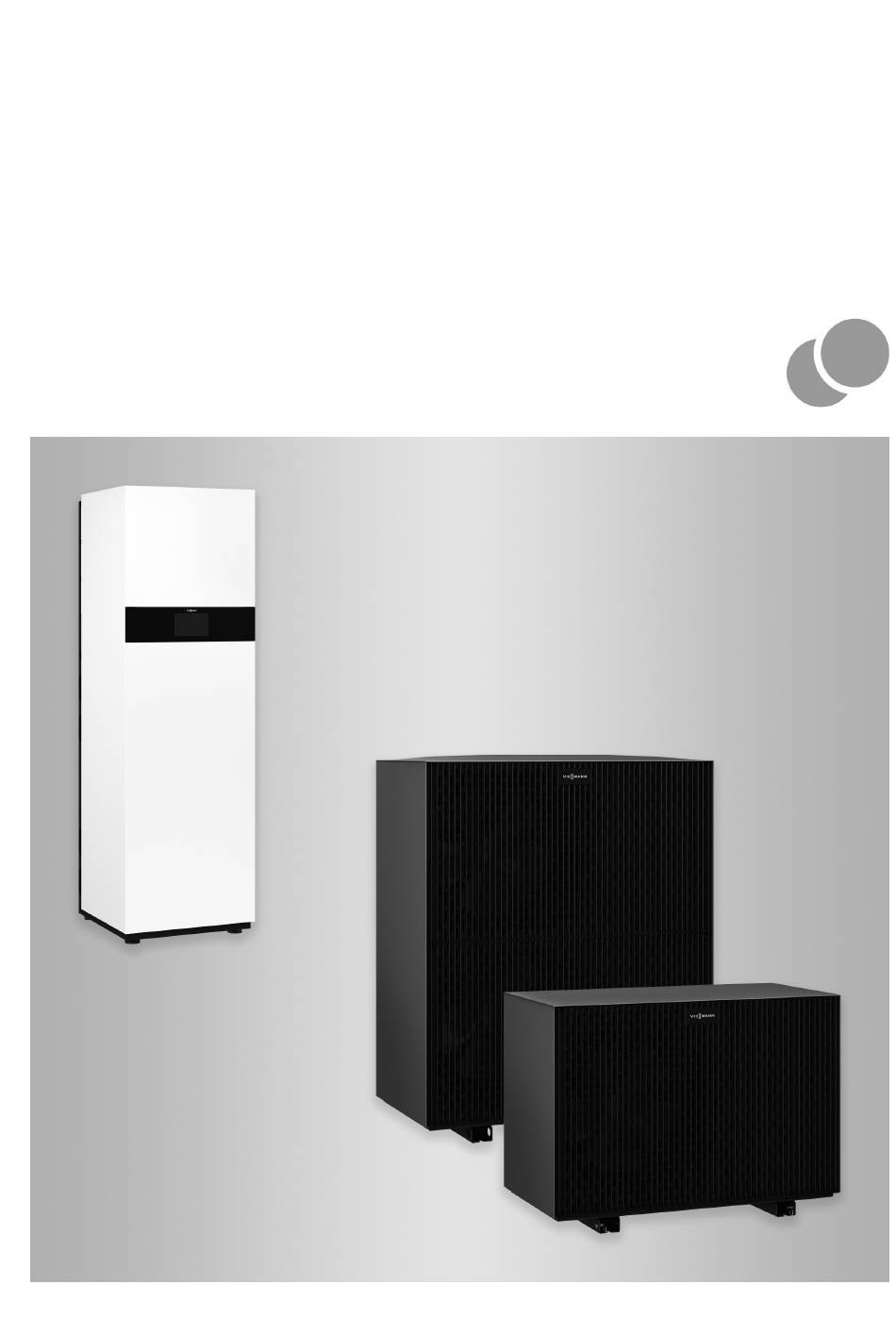

Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 250-A Compact Luft/Wasser-Wärmepumpe in Monoblock-Ausführung für Heiz- und Kühlbetrieb, Inneneinheit mit integriertem Speicher-Wassererwärmer VITOCAL 250-A COMPACT Bitte aufbewahren! 6229814 DE 7/2025...
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Die Außeneinheit enthält leicht ent- Dieses Zeichen warnt vor Perso- flammbares Kältemittel der Sicherheits- nenschäden. gruppe A3 gemäß ISO 817 und ANSI/ ASHRAE Standard 34.
Seite 3: Zu Beachtende Vorschriften
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließ- Elektroarbeiten dürfen nur von Elektro- ■ lich an autorisierte Fachkräfte. fachkräften durchgeführt werden. Arbeiten am Kältekreis mit brennbaren Alle sicherheitsrelevanten Punkte müs- ■ ■ Kältemitteln der Sicherheitsgruppe A3 sen regelmäßig durch die jeweiligen dürfen nur von Fachkräften durchge- zertifizierten Fachkräfte geprüft wer- führt werden, die dazu berechtigt sind.
Seite 4: Explosionsgefährdungen Bei Und Durch Instandhaltungsarbeiten
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) TRBS 1112-1: ■ Explosionsgefährdungen bei und durch Instandhaltungsarbeiten DGUV Regel 100-500, Kapitel 2.35: ■ Betreiben von Kälteanlagen, Wärme- pumpen und Kühleinrichtungen FprCEN/TS 17607: ■ Zusätzliche Aspekte zu Betrieb, War- tung, Instandhaltung, Reparatur und Still-Legung von Kälte-, Klima- und Wärmepumpenanlagen, die entflamm- bare Kältemittel enthalten.
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die verwendeten elektrischen Betriebs- Gefahr ■ mittel müssen den Anforderungen an Heiße Oberflächen und Medien explosionsgefährdete Bereiche, Zone 2 können Verbrennungen oder Ver- entsprechen. Diese Betriebsmittel dür- brühungen zur Folge haben. Kalte fen keine elektrischen Zündquellen Oberflächen können Erfrierungen darstellen.
Seite 6 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die unmittelbare Umgebung der Wär- Gefahr ■ mepumpe auf brennbare Materialien Direkter Kontakt mit flüssigem und und Zündquellen untersuchen: gasförmigem Kältemittel kann zu Alle brennbaren, beweglichen Materia- schweren gesundheitlichen Schä- lien und jegliche Zündquellen aus dem den führen, z. B. Erfrierungen und/ Schutzbereich entfernen.
Seite 7: Elektrische Verbindungsleitungen
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Instandsetzungsarbeiten Durch Schäden am Kältekreis kann Achtung Kältemittel in das hydraulische Sys- Die Instandsetzung von Bauteilen tem gelangen. mit sicherheitstechnischer Funktion Nach Fertigstellen der Arbeiten das gefährdet den sicheren Betrieb der hydraulische System fachgerecht Anlage. entlüften. Hierbei für ausreichende Defekte Bauteile müssen durch ■...
Seite 8: Verhalten Bei Wasseraustritt Aus Dem Gerät
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Austritt von Kältemittel Gefahr Einatmen von Kältemittel kann zu Gefahr Ersticken führen. Austretendes Kältemittel kann zu Kältemittel nicht einatmen. Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Verhalten bei Wasseraustritt aus dem Tod zur Folge haben.
Seite 9: Sicherheitshinweise Für Die Lagerung Der Außeneinheit
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Keine mechanischen Gegenstände/ ■ Hilfsmittel zur Entfernung von Eis ver- wenden. Vor dem Einsatz von elektrischen Heiz- ■ geräten, Kältekreis mit geeignetem Messgerät auf Dichtheit prüfen. Das Heizgerät darf keine Zündquelle – darstellen. Das Heizgerät muss den Anforderun- –...
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Leitfaden vom Bundesverband Wärmepumpen e. V......14 Entsorgung der Verpackung ..............14 Symbole ....................15 Bestimmungsgemäße Verwendung ............15 Produktinformation ................. 16 Aufbau und Funktionen ..............16 ■ Anlagenbeispiele ................18 ■ Wartungsteile und Ersatzteile ............. 18 ■...
Seite 11 Inhaltsverzeichnis Inhaltsverzeichnis Trinkwasserseitige Anschlüsse vorbereiten ........55 ■ Hydraulische Anschlüsse vorbereiten ..........56 ■ Temperaturwächter ................58 ■ Feuchteanbauschalter ................ 59 ■ Betrieb ohne Außeneinheit ..............59 ■ Inneneinheit ausrichten ..............60 ■ 6. Elektrisch anschließen Elektrische Anschlüsse vorbereiten ............61 Leitungslängen in der Inneneinheit .............
Seite 12 Inhaltsverzeichnis Inhaltsverzeichnis Wärmepumpe in Auslieferungszustand zurücksetzen ......145 9. Störungsbehebung Meldungsanzeige an der Bedieneinheit ..........146 Meldungen aufrufen ................146 ■ Meldungen quittieren ................146 ■ Quittierte Meldung aufrufen ..............146 ■ Teilnehmernummern ................147 ■ Außeneinheit entsperren ..............147 ■ Maßnahmen zur Störungsbehebung ..........148 ■...
Seite 13 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Temperatursensoren prüfen ..............242 NTC 10 k (ohne Kennzeichnung) ............. 243 Ω ■ Drucksensoren prüfen ................244 Sicherungen prüfen ................244 12. Protokolle ........................245 13. Technische Daten ........................246 14. Anhang Auftrag zur Erstinbetriebnahme ............. 256 Checkliste Schallübertragung ..............256 Endgültige Außerbetriebnahme und Entsorgung ........
Seite 14: Information
Abb. 1 Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Fachbetrieb ent-...
Seite 15: Symbole
Information Symbole Symbole in dieser Anleitung Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- tion und Wartung sind im Abschnitt „Erstinbetrieb- nahme, Inspektion und Wartung“ zusammengefasst Symbol Bedeutung und folgendermaßen gekennzeichnet: Verweis auf anderes Dokument mit weiter- führenden Informationen Symbol Bedeutung Bei der Erstinbetriebnahme erforderliche Arbeitsschritt in Abbildungen: Arbeitsabläufe Die Nummerierung entspricht der Reihen-...
Seite 16: Produktinformation
Information Bestimmungsgemäße Verwendung (Fortsetzung) Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- Hinweis nung (z. B. durch Öffnen des Geräts durch den Anla- Das Gerät ist ausschließlich für den häuslichen bzw. genbetreiber) ist untersagt und führt zum Haftungsaus- haushaltsähnlichen Gebrauch vorgesehen, d. h. auch schluss.
Seite 17 Information Produktinformation (Fortsetzung) Wärmepumpenregelung Über das integrierte Energy Management ist ein aus- gleichender Betrieb möglich von allen Komponenten Die in der Inneneinheit eingebaute Wärmepumpenre- im Haus, welche Strom verbrauchen und erzeugen. gelung überwacht und regelt die gesamte Heizungsan- Dadurch wird der Eigenverbrauch von selbsterzeug- lage.
Seite 18: Anlagenbeispiele
Nennspannung Außeneinheit cher Elektrische Begleitheizung Kondenswasser- Ausdehnungsgefäß 12 l wanne Puffer Pufferspeicher 16 l Ventilatorringheizung Speicher-Wassererwärmer 190 l Integriert Nennspannung Regelung/Elektronik Innen- Zubehör einheit Anlagenbeispiele Verfügbare Anlagenbeispiele: www.viessmann-schemes.com Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen.
Seite 19 Information Produktinformation (Fortsetzung) Partnershop App ViParts Login: shop.viessmann-climatesolutions.com Ersatzteil-App Web-Anwendung https://viparts.viessmann-climatesolutions.com Abb. 2...
Seite 20: Montagevorbereitung
Montagevorbereitung Anforderungen an bauseitige Anschlüsse Inneneinheit A B C D E F Abb. 3 Vorlauf Sekundärkreis (Heiz-/Kühlkreis 1/externer Heizwasser von Außeneinheit, Anschluss G 1 ¼ Pufferspeicher), Anschluss G 1 Heizwasser zur Außeneinheit, Anschluss G 1 ¼ ¼ Kaltwasser, Anschluss G 1...
Seite 21: Abmessungen Außeneinheit Mit 1 Ventilator
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Warmwasser, Anschluss G 1 Rücklauf Sekundärkreis (Heiz-/Kühlkreis 1/exter- ner Pufferspeicher), Anschluss G 1 ¼ Hinweis Die angegebenen Anschlussmaße der Vorlauf- und Rücklaufverbindungen sind die Anschlussmaße an der Montagehilfe (muss mitbestellt werden): Separate Montageanleitung Abmessungen Außeneinheit mit 1 Ventilator 1144 Abb.
Seite 22: Außeneinheit Mit 2 Ventilatoren, Baugröße 10 Bis 13
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Baugröße 10 bis 13 1144 Abb. 5 Heizwasser zur Inneneinheit (Heizwasseraustritt): Netzanschlussleitung Steckverbindung für Cu 28 x 1,0 mm CAN-BUS-Kommunikationsleitung (Zubehör) Heizwasser von Inneneinheit (Heizwassereintritt): Kondenswasserablauf Steckverbindung für Cu 28 x 1,0 mm...
Seite 23: Außeneinheit Mit 2 Ventilatoren, Baugröße 16 Bis 19
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Baugröße 16 bis 19 1144 Abb. 6 Heizwasser zur Inneneinheit (Heizwasseraustritt): Netzanschlussleitung Steckverbindung für Cu 28 x 1,0 mm CAN-BUS-Kommunikationsleitung (Zubehör) Heizwasser von Inneneinheit (Heizwassereintritt): Kondenswasserablauf Steckverbindung für Cu 28 x 1,0 mm...
Seite 24: Außeneinheit Aufstellen
Außeneinheit aufstellen Außeneinheit lagern Achtung Lagern der Außeneinheit für mehr als 12 Monate kann zu Schäden am Kugellager des Ventilatormotors führen. ■ Außeneinheit vor Inbetriebnahme max. 12 Monate lagern. Außeneinheit für max. 12 Monate außer ■ Betrieb nehmen. ■ Falls die Außeneinheit länger gelagert werden muss: –...
Seite 25: Transport Mit Tragehilfen
Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Transport mit Tragehilfen Gefahr Bei Außeneinheiten 230 V~, Baugröße 10 bis 13 sind Bei Beschädigung der Tragehilfen kann die die Tragehilfen werkseitig montiert. Außeneinheit herabfallen. Dadurch kann der Bei den übrigen Außeneinheiten befinden sich alle Tra- Kältekreis beschädigt werden.
Seite 26: Transport Mit Transport- Und Aufstellhilfe (Zubehör)
Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Tragehilfen abbauen Nach dem Transport alle Tragehilfen abbauen und ent- sorgen. Abb. 8 Transport mit Transport- und Aufstellhilfe (Zubehör) Montage- und Bedienungsanleitung „Transport- und Aufstellhilfe“...
Seite 27: Transport Mit Kran
Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Transport mit Kran Gefahr 2. Verdampfer auf der Rückseite der Außeneinheit Unsachgemäßes Entladen und Transportieren vor Beschädigungen schützen: kann die Außeneinheit beschädigen. Bei ■ Im unteren Bereich bauseits ein Holzbrett anle- Beschädigung des Kältekreises besteht Explosi- gen.
Seite 28: Montagehinweise
Außeneinheit aufstellen Montagehinweise Achtung Der Höhenunterschied zwischen den hydraulischen Starke Neigung der Außeneinheit führt zu Gerä- Anschlüssen der Außeneinheit und der Inneneinheit teschäden. darf nicht größer als 15 m sein. ■ Max. Kippwinkel während der Aufstellung und Montage: 45° Nach Aufstellung und Montage mindestens ■...
Seite 29: Aufstellung
Außeneinheit aufstellen Montagehinweise (Fortsetzung) Für Service und Wartung einfachen, ganzjährigen Die erhöhten Dach- und Windlasten müssen bei der ■ ■ Zugang zur Außeneinheit ermöglichen. Ausrei- Statik und bei der Befestigung der Außeneinheit chende, den Sicherheitsvorschriften entsprechende berücksichtigt werden. Wartungsflächen vorsehen. Die vom Fachplaner ermittelten Vorgaben bezüglich Geeignete, den Sicherheitsvorschriften entspre- Statik, Abstand zu Gebäudekanten und Schallkon-...
Seite 30: Witterungseinflüsse
Außeneinheit aufstellen Montagehinweise (Fortsetzung) Witterungseinflüsse Bei Montage an windexponierten Stellen: Windlasten Wärmedämmung UV-beständig ausführen. ■ ■ beachten. Falls Design-Verkleidung für Konsole für Bodenmon- ■ ■ Rohrleitungen an der Außenluft außerhalb der Kon- tage (Zubehör) verwendet wird: sole für Bodenmontage (Zubehör) mit einer ausrei- Bei Rohrleitungen innerhalb der Konsole die beilie- chend dicken Wärmedämmung gemäß...
Seite 31: Montageort
Außeneinheit aufstellen Montageort Max. geographische Höhe des Montageorts: 1500 m Nicht über Kellerschächten oder Bodenwannen mon- ■ ■ über NN tieren. ■ Standort mit guter Luftzirkulation wählen, sodass die ■ Nicht in der Nähe von Fenstern von Schlafräumen abgekühlte Luft abströmen und die warme Luft nach- installieren.
Seite 32 Außeneinheit aufstellen Montageort (Fortsetzung) Nicht zündquellenfreie elektrische Geräte, mobile Grundfläche des Schutzbereichs ■ Endgeräte mit integriertem Akku Bei Bedarf kann von den Maßen 1000 mm zur Seite ■ Gegenstände mit Temperaturen über 360 °C und 1800 mm nach vorn abgewichen werden. Dabei Folgendes beachten: Hinweis ■...
Seite 33 Außeneinheit aufstellen Montageort (Fortsetzung) Außeneinheit wandhängend Eckaufstellung der Außeneinheit rechts 2894 1000 3144 Abb. 13 3144 Schutzbereich Eckaufstellung der Außeneinheit links Abb. 12 Schutzbereich Weitere Wärmepumpe in näherer Umgebung 2644 1000 Abb. 14 Schutzbereich...
Seite 34: Mindestabstände
Außeneinheit aufstellen Mindestabstände Hinweis Die Aufstellung der Außeneinheit in einer Nische mit 3 angrenzenden Wänden führt zu höherer Schallrefle- xion und dadurch zu hohen Schalldruckpegeln. Empfohlene Aufstellvarianten: Freie Aufstellung ■ Aufstellung vor einer Wand ■ ■ Eckaufstellung 1000 Abb. 15 Lufteintritt Wandabstand zur Außeneinheit, abhängig von Lei- Luftaustritt...
Seite 35: Kondenswasserablauf Über Abflussrohr
Außeneinheit aufstellen Kondenswasserablauf (Fortsetzung) Kondenswasserablauf über Abflussrohr Hinweis Erdreich Damit der Kondenswasserablauf auch bei tiefen Tem- Sickerschicht zum Abführen des Kondenswassers peraturen gewährleistet ist, im Abflussrohr eine Begleitheizung (Zubehör) vorsehen. Kondenswasserablauf über Abwassersystem Kondenswasserablauf über Abflussrohr in Sicker- schicht Abb. 17 Außeneinheit Abb.
Seite 36 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Abb. 18 Abb. 19 Frostschutz für Fundament: Verdichteter Schotter In Verbindung mit zentralem Kondenswasserab- (z. B. 0 bis 32/56 mm), Schichtdicke nach örtli- lauf und elektrischer Begleitheizung für Kondens- chen Erfordernissen und den Regeln der Bau- wasserablauf (Zubehör): technik Abflussrohr (min.
Seite 37: Fundamente Für Montage Mit Dämpfungssockel (Zubehör)
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Quattro-Verbindungsleitung (Zubehör) bei Lei- Wand tungsdurchführung unter Erdniveau: Elastische Trennschicht zwischen Fundament Damit das Anschluss-Set für Konsole für Boden- und Wand, nach örtlichen Erfordernissen und den montage (Zubehör) verwendet werden kann, die Regeln der Bautechnik Vorlauf- und Rücklaufleitung der Quattro-Verbin- a, b Nur für Leitungsdurchführung unter Erdniveau: dungsleitung (Zubehör) in einer Flucht parallel zur Siehe folgende Tabellen.
Seite 38 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Abb. 21 Frostschutz für Fundament: Verdichteter Schotter, Luftaustritt z. B. 0 bis 32/56 mm, Schichtdicke nach örtlichen Wand Erfordernissen und den Regeln der Bautechnik Elastische Trennschicht zwischen Fundament Fundamentstreifen aus Stahlbeton und Wand, nach örtlichen Erfordernissen und den Bei freiem Ablauf des Kondenswassers: Regeln der Bautechnik Kiesbett zum Versickern...
Seite 39: Leitungsdurchführung Unter Erdniveau: Verlegung Im Geraden Graben
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Montagehinweise für Dämpfungssockel ■ Dämpfungssockel mit beiliegenden Libellen auf dem Fundament waagerecht ausrichten. ■ Zuganker mit einer Zugkraft von mindestens 1,25 kN je Befestigungspunkt verwenden. Durchgangslöcher anhand der Nenndurchmesser ■ der Zuganker an den Markierungen bohren. Auflagefläche der Schraubenköpfe oder Muttern mit ■...
Seite 40: Leitungsdurchführung Unter Erdniveau: Verlegung Im Graben Mit Biegung
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Konsole für Bodenmontage (Zubehör) Anschluss-Set Bodenmontage (Zubehör) CAN-BUS-Kommunikationsleitung Innen-/Außen- einheit und Netzanschlussleitung Außeneinheit: Leitungen zugfrei verlegen. Bei freiem Ablauf des Kondenswassers: Kiesbett zum Versickern Ringraumdichtung (Zubehör) Erdverlegte Quattro-Verbindungsleitung (Zubehör) Elastische Trennschicht zwischen Fundament und Wand Frostschutz für Fundament (verdichteter Schotter, z.
Seite 41 Außeneinheit aufstellen Bodenmontage (Fortsetzung) 3000 Abb. 24 Erdreich Abb. 25 Erdverlegte Quattro-Verbindungsleitung (Zubehör) Elastische Trennschicht zwischen Fundament und Wand Erdreich Wand Gehweg, Terrasse Biegeradius Konsole für Bodenmontage (Zubehör) Anschluss-Set Bodenmontage (Zubehör) CAN-BUS-Kommunikationsleitung Innen-/Außen- einheit und Netzanschlussleitung Außeneinheit: Leitungen zugfrei verlegen. Bei freiem Ablauf des Kondenswassers: Kiesbett zum Versickern Ringraumdichtung (Zubehör)
Seite 42: Leitungsdurchführung Über Erdniveau
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Hinweis ■ Rohrleitungen an der Außenluft mit einer ausrei- chend dicken Wärmedämmung versehen: Siehe Tabelle auf Seite 30. ■ Rohrleitungen vor Beschädigung schützen. Stolper- fallen vermeiden. Leitungsdurchführung über Erdniveau Hinweis ■ Die folgenden Informationen für die Bodenmontage gelten für Außeneinheiten mit 1 und 2 Ventilatoren.
Seite 43: Wandmontage: Nur Zulässig Für Baugrößen 04 Bis 13
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Elastische Trennschicht zwischen Fundament und Gebäude Frostschutz für Fundament (verdichteter Schotter, z. B. 0 bis 32/56 mm), Schichtdicke nach örtlichen Erfordernissen und den Regeln der Bautechnik Hinweis Rohrleitungen an der Außenluft mit einer ausrei- ■ chend dicken Wärmedämmung versehen: Siehe Tabelle auf Seite 30.
Seite 44 Außeneinheit aufstellen Wandmontage: Nur zulässig für Baugrößen 04 bis… (Fortsetzung) Abb. 27 Kiesbett zum Versickern des Kondenswassers Kondenswasserablauf im Bodenblech: Anschluss-Set für Wandkonsole (Zubehör) Öffnung nicht verschließen. CAN-BUS-Kommunikationsleitung Innen-/Außen- Konsole für Wandmontage (Zubehör), Darstellung einheit und Netzanschlussleitung Außeneinheit: ohne Design-Verkleidung (Zubehör) Leitungen zugfrei verlegen.
Seite 45: Inneneinheit Montieren
Inneneinheit montieren Inneneinheit transportieren Achtung Stöße, Druck- und Zugbelastung können zu Schäden an den Außenwänden des Geräts füh- ren. Geräteoberseite, Front und Seitenwände nicht belasten. Inneneinheit teilen Zur besseren Einbringung bei beengten Platzverhält- nissen kann die Hydraulikeinheit vom Speicher-Was- sererwärmer getrennt werden.
Seite 46 Inneneinheit montieren Inneneinheit transportieren (Fortsetzung) Abb. 28...
Seite 47 Inneneinheit montieren Inneneinheit transportieren (Fortsetzung) Abb. 29...
Seite 48: Anforderungen An Den Aufstellraum
Inneneinheit montieren Inneneinheit transportieren (Fortsetzung) Abb. 30 Anforderungen an den Aufstellraum Gefahr Achtung Staub, Gase, Dämpfe können zu Gesundheits- Ungünstiges Raumklima kann zu Funktionsstö- schäden führen und Explosionen auslösen. rungen und Geräteschäden führen. Staub, Gase, Dämpfe im Aufstellraum vermei- ■ Der Aufstellraum muss trocken und frostsicher den.
Seite 49: Betriebssicherheit Und Systemvoraussetzungen Wlan
Inneneinheit montieren Anforderungen an den Aufstellraum (Fortsetzung) Betriebssicherheit und Systemvoraussetzungen WLAN Das Gerät ist mit einem integrierten WLAN-Kommuni- Reichweite Funksignal WLAN-Verbindung kationsmodul ausgestattet. Dieses WLAN-Kommunika- tionsmodul unterstützt Wartung und Service über Die Reichweite von Funksignalen kann durch Wände, ViGuide sowie die Bedienung über App. Decken und Einrichtungsgegenstände reduziert wer- den.
Seite 50: Mindestabstände
Inneneinheit montieren Anforderungen an den Aufstellraum (Fortsetzung) Flacher (ungünstiger) Durchdringungswinkel Optimaler Durchdringungswinkel Abb. 31 Abb. 32 WLAN-Router Wärmeerzeuger WLAN-Router Wärmeerzeuger Wand Wand Mindestabstände Anschlüsse Sekundärkreis links/oben Anschlüsse Sekundärkreis rechts/oben Abb. 33 Abb. 34...
Seite 51: Mindestraumhöhe
Inneneinheit montieren Mindestraumhöhe Hinweis Verpackung vor Aufstellung nach oben abnehmen. Abb. 35 Inneneinheit mit integriertem Speicher-Wasser- erwärmer Oberkante Fertigfußboden oder Oberkante Roh- baupodest Druckpunkte Hinweis ■ Zulässige Bodenbelastung beachten. Ø d ■ Gerät waagerecht ausrichten. Falls Bodenunebenheiten mit den Stellfüßen ausge- ■...
Seite 52 Inneneinheit montieren Druckpunkte (Fortsetzung) Das Gesamtgewicht der Inneneinheit mit gefülltem ■ Speicher-Wassererwärmer und 1 integrierten Heiz-/ Kühlkreis beträgt 386 kg. Jeder der Druckpunkte (mit einer Fläche von je 3217 mm ) ist mit max. 96,5 kg belastet. Das Gesamtgewicht der Inneneinheit mit gefülltem ■...
Seite 53: Hydraulisch Anschließen
Hydraulisch anschließen Außeneinheit hydraulisch anschließen Außeneinheit öffnen Hinweis Die folgenden Informationen zum Öffnen der Außen- einheit gelten für Außeneinheiten mit 1 und 2 Ventilato- ren. Beispielhaft ist die Außeneinheit mit 2 Ventilatoren dargestellt. Abb. 37...
Seite 54: Hydraulische Verbindungsleitungen Anschließen
Hydraulisch anschließen Außeneinheit hydraulisch anschließen (Fortsetzung) 3. Sichtbare Komponenten der Außeneinheit auf Transport- und Lagerschäden prüfen. Hydraulische Verbindungsleitungen anschließen Anschlussrohre der hydraulischen Anschluss-Sets Anforderung an bauseitige Leitungen (Zubehör) an der Unterseite der Außeneinheit anschließen, je nach Anschluss-Set entweder Kupfer- Anforderungen an z. B. Querschnitt, Anlagendruck: rohr oder Edelstahl-Wellrohr.
Seite 55: Inneneinheit Hydraulisch Anschließen
Hydraulisch anschließen Außeneinheit hydraulisch anschließen (Fortsetzung) Abb. 39 Sicherungsschraube Drehrichtung zum Verriegeln der Transportsiche- rung Drehrichtung zum Lösen der Transportsicherung Nach der Aufstellung der Außeneinheit mit einem Innensechskantschlüssel (Größe 5) prüfen, ob die Transportsicherung vollständig verriegelt ist. Anzugsdrehmoment der Sicherungsschraube: Max. 4 Nm Inneneinheit hydraulisch anschließen Anforderungen an bauseitige Anschlüsse...
Seite 56: Hydraulische Anschlüsse Vorbereiten
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) M N F K L Abb. 40 Ausdehnungsgefäß, trinkwassergeeignet Manometeranschluss Beobachtbare Mündung der Ausblaseleitung Rückflussverhinderer/Rohrtrenner Sicherheitsventil Kaltwasser Thermostatischer Mischautomat Trinkwasserfilter Warmwasser Druckminderer gemäß DIN 1988-200:2012-05 Absperrventil Entleerungshahn Durchflussregulierventil Sicherheitsventil Thermostatischer Mischautomat Der Speicher-Wassererwärmer muss durch ein Bei Geräten, die Trinkwasser auf Temperaturen über Sicherheitsventil vor unzulässig hohen Drücken 60 °C erwärmen, muss zum Schutz vor Verbrühungen...
Seite 57 Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Hinweis Heizwasser zur Außeneinheit: G 1 (Innenge- ¼ Damit die Anlage mit dem Inbetriebnahme-Assistenten winde) befüllt und gespült werden kann, in folgende Leitungen Heizwasser von Außeneinheit: G 1 (Innenge- ¼ jeweils einen 3-Wege-Kugelhahn einbauen: winde) ■...
Seite 58: Temperaturwächter
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Achtung 6. Ablaufschlauch des Sicherheitsventils mit Gefälle Undichte hydraulische Leitungen und Ver- und atmosphärischer Rohrbelüftung gemäß bindungsstellen führen zu Schäden an der EN 12828 an das Abwassersystem anschließen, Anlage oder am Gebäude. z. B. über Ablauftrichter oder Abwassereinlauf. Verbindungsstellen erst nach der Dichtheits- ■...
Seite 59: Feuchteanbauschalter
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Feuchteanbauschalter Für Flächenkühlsysteme (z. B. Fußbodenheizkreis, Anlagen mit externem Pufferspeicher Kühldecke) ist ein Feuchteanbauschalter (Zubehör) erforderlich. Für die Heiz-/Kühlkreise 1 bis 4 jeweils 1 Feuchte- ■ Montage im zu kühlenden Raum am Kühlwasservor- anbauschalter 230 V~ anschließen. lauf: Ggf.
Seite 60: Inneneinheit Ausrichten
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Inneneinheit ausrichten SW17 Abb. 44...
Seite 61: Elektrisch Anschließen
Elektrisch anschließen Elektrische Anschlüsse vorbereiten Leitungen ■ Leitungslängen und Leitungsquerschnitte: Siehe fol- gende Tabellen. ■ Für Zubehör: Leitungen mit jeweils benötigter Aderanzahl für externe Anschlüsse. Bauseitige Verteilerdose vorbereiten. Leitungslängen in der Inneneinheit Anschlussleitungen Leitungslänge in Inneneinheit 230 V~, z. B. für Umwälzpumpen 1,3 m ■...
Seite 62: Inneneinheit Elektrisch Anschließen
Elektrisch anschließen Inneneinheit elektrisch anschließen Inneneinheit: Vorderbleche abbauen Abb. 45...
Seite 63: Netzschalter Umbauen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Netzschalter umbauen Abhängig von der Aufstellsituation kann der Netzschal- ter entweder rechts oder links an der Inneneinheit montiert werden. Werkseitig ist der Netzschalter an der linken Geräteseite montiert. Abb. 46 Elektrischen Anschlussraum HPMU öffnen. Leitung 2.
Seite 64: Übersicht Der Elektrischen Anschlussbereiche
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlussbereiche Bedieneinheit HMI Elektronikmodul HPMU Elektronikmodul EHCU Abb. 47 Anschlussbereich Kleinspannung < 42 V (obere Leiterplatte) Anschlussbereich 230 V~/400 V~ (untere Leiter- platte) Elektrische Anschlussbereiche öffnen Achtung Durch elektrostatische Entladung können elek- tronische Baugruppen beschädigt werden.
Seite 65 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Konsole der Bedieneinheit abbauen Abb. 48...
Seite 66 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Konsole in Wartungsposition versetzen Abb. 49...
Seite 67: Inneneinheit Elektrisch Anschließen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Elektronikmodul HPMU öffnen Abb. 50 Inneneinheit: Elektrische Leitungen zum Anschlussbereich verlegen Gefahr Achtung Beschädigte Leitungsisolierungen können zu Frei verlegte Leitungen können durch Vibration gefährlichen Verletzungen durch elektrischen beschädigt werden. Strom und zu Geräteschäden führen. Alle ins Gerät eingeführten Leitungen gemein- Leitungen so verlegen, dass die Leitungen nicht sam mit dem vorhandenen Leitungsstrang mit...
Seite 68 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) < 42 V 230 V~/400 V~ Abb. 51...
Seite 69: Hinweise Zu Den Anschlusswerten
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Hinweise zu den Anschlusswerten Die angegebene Leistung ist die empfohlene ■ Anschlussleistung. ■ Die Summe der Leistungen aller direkt an den Elek- tronikmodulen angeschlossenen Komponenten (z. B. Pumpen, Ventile, Meldeeinrichtungen, Schütze): Max. 1000 W Falls die Gesamtleistung <...
Seite 70 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Obere Lüsterklemme : BUS-Verbindungen Klemmen Komponente Erläuterung 1 und 2 Anschluss weiterer PlusBus-Teilnehmer, Adern vertauschbar 74.1 z. B. Erweiterungssatz Mischer 74.2 Empfohlene Anschlussleitung: ■ Ungeschirmte Datenleitung: 2 x 0,34 mm Max. Leitungslänge: 50 m ■...
Seite 71: Anschlussbereich 230 V~/400 V
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Untere Lüsterklemme : Sensoren Klemmen Komponente Erläuterung 1 und 2 Feuchteanbauschalter 24 V für Heiz-/ Empfohlene Anschlussleitung: 92A.1 GND Kühlkreis 1 2 x 0,75 mm ■ 92A.2 24 V Max. Leitungslänge: 25 m Oder 2 x 1,5 mm ■...
Seite 72: Spannungsversorgung Für Konfigurierbare
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Obere Lüsterklemme : Betriebskomponenten 230 V~ und Digital-Eingänge Klemmen Komponente/Funktion Erläuterung 1 bis 5 143.1 Spannungsversorgung für konfigurierbare Spannung: 230 V~ Digital-Eingänge 143.2 bis 143.5 143.2 Konfigurierbare Digital-Eingänge 1 bis 4 Erforderliche Parameter bei der Inbetrieb- Mögliche Funktionen: Siehe Kapitel „Funk- nahme einstellen: Siehe Kapitel „Inbetrieb- 143.3...
Seite 73 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Folgende Funktionen stehen über die 4 Digital-Eingänge zur Verfügung: Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 EVU-Sperre Die Wärmepumpe kann vom EVU ausgeschaltet oder — — — oder die Leistungsaufnahme begrenzt werden. Leistungsbe- Die Leistungsbegrenzung wird bei der Inbetriebnahme grenzung eingestellt.
Seite 74 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 Smart Grid Die EVU-Sperre ist im Funktionsumfang von Smart — — Grid enthalten. EVU-Sperre oder Leistungsbegrenzung können mit Smart Grid kombiniert werden. Die Leistungsbegrenzung wird bei der Inbetriebnahme eingestellt.
Seite 75 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 Externe Raum- Anforderung zur Raumbeheizung über einen Raum- — — — temperatur-An- thermostat forderung 143.1 143.2 Potenzialfreier Kontakt (bauseits) Geschlossen: Raumbeheizung ■ Geöffnet: ■ Keine Raumbeheizung Kein Frostschutz für den Heiz-/Kühlkreis Hinweis Falls die externe Raumtemperatur-Anforderung nur ■...
Seite 76 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 Externe Anforde- Nur in Verbindung mit einem Heizwasser-Pufferspei- — — — rung Heizen cher: Externe Anforderung durch einen zusätzlichen Verbrau- cherkreis, z. B. Schwimmbad. Die externe Anforderung wird bei der Inbetriebnahme konfiguriert.
Seite 77 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 Externe Nur in Verbindung mit einem Heiz-/Kühlwasser-Puffer- — — — Betriebspro- speicher: gramm-Um- Umschalten zwischen Heizbetrieb und Kühlbetrieb über schaltung Hei- einen externen Schalter als alternative Möglichkeit zur zen/Kühlen Einstellung über das Menü...
Seite 78 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Schaltzustand am Kontakt Betriebszustand der Wärmepumpe Erforderliche Einstellungen im Inbe- triebnahme-Assistenten 143.4 143.5 Nur Leistungsbegrenzung Offen Wärmepumpe im Regelbetrieb 1. „Smart-Grid“ > „Inaktiv“ — 2. „Leistungsbegrenzung“ > „Pot.- Geschlossen Leistungsbegrenzung aktiv — freie Kontakte“ 3.
Seite 79: Elektronikmodul Hpmu: Zubehör 230 V~ Und Bus-Verbindung
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Die Wärmepumpe wird eingeschaltet, falls im jeweili- Erzwungener Betrieb mit Temperatur-Grenzwerten: ■ gen Zeitprogramm eine Zeitphase aktiv ist. ■ Beheizung aller Anlagenkomponenten auf die max. ■ Die erhöhten Temperaturwerte haben keinen Ein- möglichen Temperaturen fluss auf den Heizwasser-Durchlauferhitzer.
Seite 80 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Anschlüsse Kleinspannung < 42 V Klemmen Komponente Erläuterung 91.L Anschluss eines weiteren CAN-BUS-Teil- Einbindung der Wärmepumpe als mittlerer 91.H nehmers, z. B. Vitocharge VX3 Teilnehmer in ein externes CAN-BUS-Sys- Empfohlene Anschlussleitung: Vorkonfektionierte BUS-Verbindungslei- ■ tung (Zubehör) Weitere Informationen: Siehe Kapitel „Ver- bindung mit weiteren Geräten über CAN-...
Seite 81: Verbindung Mit Weiteren Geräten Über Can-Bus
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Zubehöre teilweise mit direktem Netzanschluss Abb. 56 Anschlussbereiche Inneneinheit Erweiterungssatz Mischer Netzanschluss Regelung/Elektronik im Erweiterungssatz Mischer Anschlussbereich 230 V~ Netzschalter Anschluss PlusBus an oberer Lüsterklemme im Anschlussbereich Kleinspannung < 42 V 156 Netzanschluss PlusBus-Teilnehmer im Elek- tronikmodul HPMU Erweiterungssatz Mischer Verbindung mit weiteren Geräten über CAN-BUS...
Seite 82: Energiezähler Anschließen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Abschlusswiderstand für externes CAN-BUS-Sys- Andere CAN-BUS-Teilnehmer Anschluss externer CAN-BUS ohne Abschluss- widerstand Bei Einbindung in ein externes CAN-BUS-System wird Anschluss externer CAN-BUS mit Abschlusswider- unterschieden, ob ein CAN-BUS-Teilnehmer erster, stand letzter oder mittlerer Teilnehmer ist. Um Kommunikationsstörungen zu vermeiden, darf zur Wärmepumpe ist mittlerer Teilnehmer Terminierung des externen CAN-BUS-Systems nur am...
Seite 83: Bedieneinheit Anbauen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) CAN-BUS-Teilnehmernummer Montage- und Serviceanleitung „Energiezähler“ Die CAN-BUS-Teilnehmernummer „97“ ist voreinge- stellt. Falls innerhalb eines CAN-BUS-Systems mehr als 1 Energiezähler verwendet wird, müssen die Energie- zähler jeweils eine eigene CAN-BUS-Teilnehmernum- mer erhalten, ggf. umstellen auf „98“, „111“ oder „112“. Bedieneinheit anbauen Abb.
Seite 84: Außeneinheit Elektrisch Anschließen
Elektrisch anschließen Außeneinheit elektrisch anschließen Leitungsverlegung zum Anschlussbereich Außeneinheit mit 1 Ventilator Leitungslängen im Gerät: Netzanschlussleitung Verdichter 230 V~: 300 mm ■ ■ CAN-BUS-Kommunikationsleitung: 900 mm Abb. 60 Netzanschluss Verdichter 230 V~ Anschluss CAN-BUS-Kommunikationsleitung (Zubehör) Leitungsdurchführung CAN-BUS-Kommunikations- leitung Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm...
Seite 85 Elektrisch anschließen Außeneinheit elektrisch anschließen (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 230 V~ Abb. 61 Netzanschluss Verdichter 230 V~ Leitungsdurchführung CAN-BUS-Kommunikations- Anschluss CAN-BUS-Kommunikationsleitung leitung (Zubehör) Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm Leitungslängen im Gerät: Netzanschlussleitung Verdichter 230 V~: 1900 mm ■...
Seite 86 Elektrisch anschließen Außeneinheit elektrisch anschließen (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 10 bis 13 Abb. 62 Netzanschluss Verdichter 400 V~ Leitungsdurchführung CAN-BUS-Kommunikations- Anschluss CAN-BUS-Kommunikationsleitung leitung (Zubehör) Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm Leitungslängen im Gerät: ■ Netzanschlussleitung Verdichter 400 V~: 1600 mm ■...
Seite 87 Elektrisch anschließen Außeneinheit elektrisch anschließen (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 16 bis 19 Abb. 63 Netzanschluss Verdichter 400 V~ Leitungsdurchführung CAN-BUS-Kommunikations- Anschluss CAN-BUS-Kommunikationsleitung leitung (Zubehör) Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm Leitungslängen im Gerät: ■ Netzanschlussleitung Verdichter 400 V~: 1600 mm ■...
Seite 88: Can-Bus-Kommunikationsleitung Innen-/Außeneinheit Anschließen (Zubehör)
Elektrisch anschließen CAN-BUS-Kommunikationsleitung Innen-/Außeneinheit anschließen (Zubehör) Achtung Inneneinheit und Außeneinheit werden über die CAN- Unsachgemäß ausgeführte Elektroinstallationen BUS-Kommunikationsleitung in das interne CAN-BUS- können zu Geräteschäden führen. System eingebunden. CAN-BUS-Kommunikationsleitung vor Beschä- digungen schützen. Empfohlene Leitung Empfohlene Leitung: BUS-Kommunikationsleitung Bei bauseitiger Verdrahtung: Innen-/Außeneinheit (Zubehör), Länge 5, 15 oder 30 m Nur die in den beiden Tabellen aufgeführten Lei- ■...
Seite 89: Can-Bus-Kommunikationsleitung Anschließen
Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) CAN-BUS-Kommunikationsleitung anschließen Außeneinheit mit 1 Ventilator GND LOW- High+ 3 4 5 CAN L CAN H Abb. 64 Ferrit Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 90 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 230 V~, Baugröße 10 bis 13 3 4 5 CAN L CAN H Abb. 65 Ferrit Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 91 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 10 bis 13 3 4 5 CAN L CAN H Abb. 66 Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 92 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 16 bis 19 3 4 5 CAN L CAN H Abb. 67 Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 93: Netzanschluss
Elektrisch anschließen Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Hinweis ■ In der Netzanschlussleitung ist eine Trennvorrich- Bei unsachgemäß ausgeführten Elektroinstallationen tung vorzusehen, die alle aktiven Leiter allpolig vom können unerwünschte elektromagnetische Wechsel- Netz trennt und der Überspannungskategorie III wirkungen mit anderen elektronischen Geräten auftre- (3 mm) für volle Trennung entspricht.
Seite 94: Inneneinheit: Netzanschluss Wärmepumpenregelung 230 V
Elektrisch anschließen Netzanschluss (Fortsetzung) Inneneinheit: Netzanschluss Wärmepumpenregelung 230 V~ Der Netzanschluss erfolgt im Anschlussbe- reich 230 V~/400 V~. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 L3 N1 N2 N3 1/N/PE 230 V~/50 Hz 3/N/PE 400 V~/50 Hz 1/N/PE 230 V~/50 Hz Abb.
Seite 95: Inneneinheit: Netzanschluss Heizwasser-Durchlauferhitzer 230 V~/400 V
Elektrisch anschließen Netzanschluss (Fortsetzung) Wärmepumpenregelung Max. Absicherung 16 A Tarif Normaltarif Kein Niedertarif mit EVU-Sperre möglich ■ Dieser Anschluss darf nicht gesperrt werden. ■ Inneneinheit: Netzanschluss Heizwasser-Durchlauferhitzer 230 V~/400 V~ ■ Der Netzanschluss erfolgt im Anschlussbe- Je nach Ausführung muss bei der Inbetriebnahme die reich 230 V~/400 V~.
Seite 96 Elektrisch anschließen Netzanschluss (Fortsetzung) Netzanschluss Heizwasser-Durchlauferhitzer 230 V~ Netzanschluss 1-phasig 1-stufig 2-stufig 3-stufig N2 N3 1x 1/N/PE 230 V~/50 Hz 2x 1/N/PE 230 V~/50 Hz 3x 1/N/PE 230 V~/50 Hz Brücken an Klemmen N1 bis N3 Entfernen! Im Drehstromnetz: Entfernen! ■...
Seite 97: Außeneinheit: Netzanschluss Verdichter 230 V~/400 V
Elektrisch anschließen Netzanschluss (Fortsetzung) Außeneinheit: Netzanschluss Verdichter 230 V~/400 V~ Gefahr Achtung Explosionsgefahr: Durch elektrische Bauteile Falsche Phasenfolge kann zu Geräteschäden können Funken entstehen, die austretendes führen. Kältemittel entzünden können. Den Netzanschluss des Verdichters 400 V~ nur Vor dem Einstecken oder Trennen des Netzan- in der angegebenen Phasenfolge (siehe schluss-Steckers die Anlage spannungsfrei Anschlussklemmen) mit rechtsdrehendem...
Seite 98: Netzversorgung Mit Evu-Sperre: Ohne Bauseitige Lasttrennung
Elektrisch anschließen Netzanschluss (Fortsetzung) Außeneinheit mit 2 Ventilatoren Netzanschluss Ver- 230 V~ 400 V~ dichter L1 L2 L3 N 1/N/PE 230 V~/50 Hz 3/N/PE 400 V~/50 Hz Empfohlene Netzanschlussleitung 3 x 2,5 mm 5 x 2,5 mm Oder 3 x 4,0 mm Max.
Seite 99: Netzversorgung In Verbindung Mit Eigenstromnutzung
Elektrisch anschließen Netzanschluss (Fortsetzung) Niedertarifzähler Einspeisung: TNC-System Netzversorgung in Verbindung mit Eigenstromnutzung Verfügbare Anschluss-Schemen bei Eigenstromnut- zung und weiterführende Informationen: Siehe climate-solutions.com/energymanagement. Abb. 71 Inneneinheit schließen Gefahr Achtung Fehlende Erdung von Komponenten der Anlage Nicht sorgfältig verschlossenes Gehäuse kann kann bei einem elektrischen Defekt zu gefährli- zu Kondenswasserschäden, Vibrationen und chen Verletzungen durch elektrischen Strom starker Geräuschentwicklung führen.
Seite 100: Inneneinheit: Vorderblech Anbauen
Elektrisch anschließen Inneneinheit schließen (Fortsetzung) Inneneinheit: Vorderblech anbauen Abb. 72...
Seite 101: Außeneinheit Schließen
Elektrisch anschließen Außeneinheit schließen Hinweis Die folgenden Informationen zum Schließen der Außeneinheit gelten für Außeneinheiten mit 1 und 2 Ventilatoren. Beispielhaft ist die Außeneinheit mit 2 Ventilatoren dargestellt. Abb. 73 2. Anzugsdrehmoment 1,5 +1,0 Nm...
Seite 102: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Protokolle erstellen......................103 • 2. Nur Baugröße 16 bis 19: Transportsicherung Verdichter entfernen......103 • 3. Anlage in Betrieb nehmen....................104 •...
Seite 103: Protokolle Erstellen
Erstinbetriebnahme, Inspektion, Wartung Protokolle erstellen Die bei der Erstinbetriebnahme ermittelten Messwerte in die Protokolle ab Seite 245 und in das Betriebs- handbuch (falls vorhanden) eintragen. Betriebshandbuch für Kälteanlagen, Klimaanlagen und Wärmepumpen: Siehe http://climate-solutions.com/document-finder. Nur Baugröße 16 bis 19: Transportsicherung Verdichter entfernen Gefahr Gefahr Betrieb der Außeneinheit mit Transportsicherung...
Seite 104: Anlage In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen Voraussetzungen für die Inbetriebnahme Achtung Die Anlage ist noch nicht mit Heizwasser befüllt. ■ Inbetriebnahme direkt nach der Aufstellung der Alle elektrischen Komponenten der Anlage sind ■ Außeneinheit kann zu Geräteschäden führen. angeschlossen. Zwischen Aufstellung der Außeneinheit und ■...
Seite 105 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) 2. Spannungsversorgung der Inneneinheit einschal- ten. Solange warten bis an der Bedieneinheit HMI die Grundanzeige angezeigt wird. Achtung Durch Frost können Schäden an der Wär- mepumpe und an der Anlage entstehen. Spannungsversorgung und Netzschalter an der Inneneinheit dauernd eingeschaltet las- sen.
Seite 106 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Wärmepumpe im Systemverbund in Betrieb nehmen Die Inbetriebnahme aller Geräte mit gleicher Rege- 3. Inbetriebnahme an der Wärmepumpe (Hauptge- lungsplattform im Systemverbund ist mit der rät) starten: ViGuide App über den Access Point der Wärme- Inbetriebnahme an der Wärmepumpe über den pumpe (Hauptgerät) möglich.
Seite 107: Internetverbindung Einrichten
Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) 5. Weitere Geräte des Systemverbunds in Betrieb 6. Weitere Einstellungen über ViCare App: nehmen und einrichten: Für Einstellungen über die ViCare App ist eine Bei Inbetriebnahme über Bedieneinheit HMI der Internetverbindung der Wärmepumpe zum Server oben genannten Vitodens: erforderlich.
Seite 108 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Inbetriebnahme Erläuterungen und Verweise Aufstellbedingungen Au- Aufstellbedingungen der Außeneinheit: Siehe Montagehinweise. ßeneinheit Ja, Aufstellbedingungen Inbetriebnahme mit Außeneinheit fortsetzen. ■ sind eingehalten Nein, die Installationsbe- Anlage ohne Außeneinheit in Betrieb nehmen, z. B. zur Estrichtrocknung: ■...
Seite 109 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Anlagenschema Erläuterungen und Verweise Heiz-/Kühlkreis 1 bis Konfigurierung der Heiz-/Kühlkreise Heiz-/Kühlkreis 4 Funktion Nicht vorhanden ■ ■ Heiz-/Kühlkreis ohne Mischer ■ Heiz-/Kühlkreis mit Mischer (nicht für Heiz-/Kühlkreis 1) ■ Betriebsweise Nur Heizen ■...
Seite 110 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Befüllassistent Erläuterungen und Verweise Anlagendruck Werte für Anlagendruck einstellen. Sollwert Sollwert des heizwasserseitigen Anlagendrucks in bar ■ Bereich Toleranzbereich des Anlagendrucks in bar: Falls dieser Wert für eine bestimmte ■ Dauer um mehr als den angegebenen Bereich abweicht, wird die Warnmeldung A.11 angezeigt.
Seite 111 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Erweiterungen Erläuterungen und Verweise Leistungsbegrenzung Statt einer vollständigen Abschaltung (EVU-Sperre) wird die Leistung der Wär- mepumpe und des Heizwasser-Durchlauferhitzers begrenzt. Die berechnete oder vorgegebene Leistungsbegrenzung für die Anlage wird in „Vorgabewert Bezugsbegrenzung“ eingestellt. (Leistungsbegrenzung gemäß...
Seite 112 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Erweiterungen Erläuterungen und Verweise Digitaleingang 1 Funktion des potenzialfreien Kontakts an Klemme 143.2 im Anschlussbe- reich 230 V~/400 V~ Keine Funktion Kein potenzialfreier Kontakt angeschlossen ■ Externe Anforderung Falls der angeschlossene Taster gedrückt wird, läuft die Zirkulationspumpe für ■...
Seite 113 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Erweiterungen Erläuterungen und Verweise EM-EA1 (DIO): Funktions- Freigabe der an der Erweiterung EM-EA1 angeschlossenen Funktion auswahl Nicht vorhanden Keine Erweiterung EM-EA1 angeschlossen ■ Externer Vorauftempera- Externer Anforderung eines Vorlauftemperatur-Sollwerts über ein 0 bis 10-V-Sig- ■...
Seite 114 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Systemkonfiguration Erläuterungen und Verweise Profil B Temperatur-Zeit-Profil 2 (nach ZV Parkett- und Fußbodentechnik) ■ ϑ/°C Profil C Temperatur-Zeit-Profil 3 (nach ÖNORM) ■ ϑ/°C Profil D Temperatur-Zeit-Profil 4 ■ ϑ/°C Profil E Temperatur-Zeit-Profil 5 ■...
Seite 115: Anlage Befüllen
Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen Das Befüllen der Anlage erfolgt menügeführt mit dem Achtung Inbetriebnahme-Assistenten. Das Füllen und Entlüften der Anlage mit gelöster Transportsicherung kann zu Schäden in der Außeneinheit führen. Vor dem Füllen und Entlüften der Anlage prüfen, ob die Transportsicherung verriegelt ist: Siehe Seite 54.
Seite 116 Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) Abb. 76 3. 3-Wege-Kugelhähne im Vor- und Rücklauf Außen- einheit gemäß voriger Abb. öffnen: Offen in allen 1. Befüllschlauch am 3-Wege-Kugelhahn Vorlauf Richtungen Außeneinheit der Montagehilfe (Heizwassereintritt Heizwasser über den Befüllschlauch einströmen Inneneinheit) anschließen. lassen.
Seite 117: Befüllfunktion Aufrufen
Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) 5. Sobald keine Luftblasen mehr aus dem Ablauf- 7. Die beiden 3-Wege-Kugelhähne schließen. schlauch austreten, mit die Befüllung des nächsten Verbraucherkreises starten. 8. Befüll- und Ablaufschlauch abziehen. 6. Nach dem Befüllen aller Verbraucherkreise, den 9.
Seite 118: Funktion Anlagendruck Aktivieren
Erstinbetriebnahme, Inspektion, Wartung Anlagendruck herstellen (Fortsetzung) 1. Befüllschlauch am 3-Wege-Kugelhahn Vorlauf 7. Dichtheit der internen und bauseitigen hydrauli- Außeneinheit der Montagehilfe (Heizwassereintritt schen Verbindungen prüfen. Inneneinheit) anschließen. Empfohlener Prüfdruck: 2 bis 2,5 bar (0,2 bis 0,25 MPa) 2. 3-Wege-Kugelhahn Vorlauf Außeneinheit der Mon- tagehilfe (Heizwassereintritt Inneneinheit) gemäß...
Seite 119: Wärmepumpe Öffnen
Erstinbetriebnahme, Inspektion, Wartung Anlage entlüften (Fortsetzung) Achtung Spritzwasser kann zu elektrischen Defekten füh- ren. Elektrische Komponenten der Wärmepumpe vor Spritzwasser schützen. Zum Entlüften Schlauch an den manuellen Entlüfter anschließen. Entlüftungsfunktion aktivieren Um diese Funktion zu aktivieren, Inbetriebnahme- Hinweis Assistenten starten. Nach erfolgtem Füllen, Herstellen des Anlagendrucks Siehe Seite 107.
Seite 120: Ausdehnungsgefäß Und Anlagendruck Prüfen
Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Anlagendruck prüfen Anhand der Berechnung nach EN 12828 prüfen, ob 3. Wasser nachfüllen, bis bei abgekühlter Anlage der ■ das eingebaute Ausdehnungsgefäß für das Wasser- Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,3 volumen der Anlage ausreicht. bis 0,5 bar (30 bis 50 kPa) höher ist als der Vor- Falls eingebautes Ausdehnungsgefäß...
Seite 121: Anodenanschluss Prüfen
Erstinbetriebnahme, Inspektion, Wartung Anodenanschluss prüfen Prüfen, ob die Masseleitung an der Magnesium- Schutzanode angeschlossen ist. Abb. 78 Magnesium-Schutzanode Masseleitung Wärmedämmung...
Seite 122: Anodenschutzstrom Mit Anoden-Prüfgerät Messen
Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät messen Masseleitung abziehen. Messgerät an Steckzunge der Magnesium-Schutzanode und Masseleitung in Reihe anschließen. Messgerät im Messbereich bis 5 mA verwenden. Anoden- Magnesium-Schutzanode schutzstrom > 0,3 mA Funktionsfähig < 0,3 mA Sichtprüfung erforderlich: Siehe Kapi- tel „Magnesium-Schutzanode prü- fen“.
Seite 123: Alle Heiz- Und Trinkwasserseitigen Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe trinkwasserseitig entleeren (Fortsetzung) Speicher-Wassererwärmer mit Ablassventil 1. Trinkwasserzulauf absperren. Abb. 80 2. An das Ablassventil des Speicher-Wasser- 4. Ablassventil öffnen. erwärmers einen Schlauch anschließen. 3. Im Trinkwasserleitungsnetz für ausreichende Belüf- tung sorgen. Hierfür einen Kalt- und Warmwasser- hahn öffnen.
Seite 124: Transportsicherung Außeneinheit Lösen
Erstinbetriebnahme, Inspektion, Wartung Transportsicherung Außeneinheit lösen Achtung Vorzeitiges Lösen der Transportsicherung kann zu Schäden in der Außeneinheit führen. ■ Transportsicherung erst nach vollständiger Befüllung und Entlüftung der Anlage lösen. Vor dem Nachfüllen von Heizwasser Trans- ■ portsicherung wieder arretieren. Abb. 81 Zum Lösen der Transportsicherung Sicherungs- schraube mit einem Innensechskantschlüssel...
Seite 125 Erstinbetriebnahme, Inspektion, Wartung Kältekreis prüfen (Fortsetzung) PS Zulässiger Betriebsdruck: Siehe „Technische Daten“. Außeneinheit mit 2 Ventilatoren, Baugröße 10 bis 13, 230 V~ Rohrleitungen PS x DN Kategorie Rohrleitungen gemäß Artikel 4, Absatz 3 < DN 25 < 546 barmm — Rohrleitung Verdampfer DN 32 970 barmm...
Seite 126 Erstinbetriebnahme, Inspektion, Wartung Kältekreis prüfen (Fortsetzung) Sicherheitskomponenten Schaltdruck Kategorie Hochdruckwächter PSH 30,3 bar (3,03 MPa) PS Zulässiger Betriebsdruck: Siehe „Technische ■ Verdampfer reinigen: Siehe Kapitel „Wärmetauscher Daten“. (Verdampfer) der Außeneinheit reinigen“. ■ Freien Ablauf des Kondenswassers sicherstellen: Wartung der Druckgeräte und Sicherheitseinrichtungen Siehe Kapitel „Kondenswasserwanne und Kondens- gemäß...
Seite 127: Filter Im Kugelhahn Reinigen
Erstinbetriebnahme, Inspektion, Wartung Kältekreis prüfen (Fortsetzung) Für die Arbeiten an einem Kältekreis mit brennbarem Kältemittel gelten besondere Anforderungen an die Qualifizierung und Zertifizierung des Fachpersonals: Siehe „Sicherheitshinweise“. Filter im Kugelhahn reinigen 90° SW 19 Abb. 82 Kugelhahn mit Filter 4. Filter unter fließendem Wasser reinigen. 5.
Seite 128: Wärmetauscher (Verdampfer) Der Außeneinheit Reinigen
Erstinbetriebnahme, Inspektion, Wartung Freien Lauf des Ventilators in der Außeneinheit… (Fortsetzung) Gefahr 1. Ventilatorgitter abbauen: Siehe Seite 169. Ein blockierter Ventilator kann im Betrieb bre- chen. Umherfliegende Bruchstücke können zu 2. Ventilator von Hand drehen. lebensgefährlichen Verletzungen führen. Blockaden vor der Inbetriebnahme entfernen. Anzugsdrehmoment für die Schrauben: 0,25 Nm ±...
Seite 129: Kondenswasserwanne Und Kondenswasserablauf Prüfen
Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne und Kondenswasserablauf prüfen Gefahr Achtung Das Berühren spannungsführender Bauteile und Beschädigungen durch Kondenswasser vermei- der Kontakt spannungsführender Bauteile mit den. Wasser kann zu gefährlichen Verletzungen Elektronikbauteile mit geeignetem Material was- durch elektrischen Strom führen. serdicht abdecken. Außeneinheit spannungsfrei schalten.
Seite 130 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen (Fortsetzung) Abb. 83 Magnesium-Schutzanode Masseleitung 04. Einen Schlauch in den Speicher-Wassererwärmer 06. Lose anhaftende Ablagerungen mit einem Hoch- einführen. Mit einer Pumpe entleeren. druckreiniger entfernen. Achtung Achtung Unterdruck im Speicher-Wassererwärmer Spritzwasser kann zu elektrischen Defek- führt zu Materialschäden.
Seite 131: Elektrische Anschlüsse Der Inneneinheit Auf Festen Sitz Prüfen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen (Fortsetzung) 07. Fest anhaftende Beläge, die nicht mit dem Hoch- 08. Speicher-Wassererwärmer nach der Reinigung druckreiniger zu beseitigen sind, mit einem che- gründlich spülen. mischen Reinigungsmittel entfernen. 09. Magnesium-Schutzanode mit neuer Dichtung ein- Gefahr bauen. Reinigungsmittelrückstände können Vergif- tungen verursachen.
Seite 132: Sicherheitstemperaturbegrenzer Entriegeln
Erstinbetriebnahme, Inspektion, Wartung Sicherheitstemperaturbegrenzer entriegeln Achtung Falls die Wärmepumpe, z. B. während der Lage- rung oder beim Transport Temperaturen unter 10 °C ausgesetzt wird, kann der Sicherheits- – temperaturbegrenzer des Heizwasser-Durch- lauferhitzers auslösen. In diesem Fall schaltet der Heizwasser-Durchlauferhitzer nicht ein. Sicherheitstemperaturbegrenzer auf über 20 °C aufheizen.
Seite 133: Wärmepumpe Auf Geräusche Prüfen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe schließen (Fortsetzung) Achtung Nach Ende der Arbeiten Wärmepumpe schließen. Undichte hydraulische Verbindungen führen zu Geräteschäden. ■ Dichtheit der internen und bauseitigen hydrau- lischen Verbindungen prüfen. Bei Undichtheit Gerät sofort ausschalten. ■ Heizwasser ablassen. Sitz der Dichtringe prü- fen.
Seite 134: Kontaktdaten Des Fachbetriebs Eingeben
Erstinbetriebnahme, Inspektion, Wartung Kontaktdaten des Fachbetriebs eingeben Der Anlagenbetreiber kann bei Bedarf die Kontaktda- „Kontaktdaten Fachbetrieb“ ten aufrufen und den Fachbetrieb benachrichtigen. 4. Kontaktdaten eingeben. Auf folgende Schaltflächen tippen: zur Bestätigung „Informationen“ Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage Außerdem hat der Ersteller der Anlage auf erforderli- die Bedienungsanleitung zu übergeben und ihn in die che Wartungsarbeiten hinzuweisen.
Seite 135: Systemkonfiguration Und
Systemkonfiguration und Diagnose Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: 4. Mit bestätigen. 5. Gewünschtes Menü wählen. „Service“ Hinweis Je nach Ausstattung der Anlage sind nicht alle 3. Passwort „serviceaccess“ eingeben. Menüs vorhanden. Übersicht Service-Menü Service-Menü Access Point Ein/Aus Passwörter ändern Inbetriebnahme Erkannte Geräte Aktorentest &...
Seite 136: Alle Passwörter In Auslieferungszustand Zurücksetzen
Systemkonfiguration und Diagnose Service-Menü (Fortsetzung) Alle Passwörter in Auslieferungszustand zurücksetzen Auf folgende Schaltflächen tippen: 5. Mit bestätigen. 1. Master-Passwort beim technischen Support des 6. „Passwörter ändern“ Herstellers erfragen. 7. „Alle Passwörter zurücksetzen“ 8. Master-Passwort eingeben. „Service“ 9. 2-mal mit bestätigen. 4.
Seite 137: Parameter
Systemkonfiguration und Diagnose Systemkonfiguration (Fortsetzung) Nummer des Parameters Einheit für eingestellten Wert Limits für Speichertemperatur - Tief Name des Parameters Wert einstellen mit 504.1 Anzeige ohne Dezimalstelle ■ Einstellschritt für Temperaturen: 0,1 °C ■ 30,0 Obere Grenze des Einstellbereichs °C Untere Grenze des Einstellbereichs 10,0 30,0...
Seite 138: Kältekreis
Systemkonfiguration und Diagnose Diagnose (Fortsetzung) Kältekreis Auf folgende Schaltflächen tippen: 5. „Kältekreis“ Hinweise ■ Falls die Komponenten in Betrieb sind (z. B. „Service“ Umwälzpumpen), werden die Symbole animiert dar- gestellt. 3. Passwort „serviceaccess“ eingeben. Die dargestellten Werte sind Beispielwerte. ■ Je nach Anlagenausstattung sind nicht alle Anzeigen ■...
Seite 139: Ausgänge Und Funktionen Prüfen (Aktorentest & Funktionskontrolle)
Systemkonfiguration und Diagnose Diagnose (Fortsetzung) Pos. Bedeutung Verdichter Animiertes Symbol: Verdichter läuft. Sauggastemperatur Verdichter in °C (BT5) Heißgastemperatur in °C (BT4) Leistung Verdichter in % Ölsumpftemperatur in °C (BT8) Heizbetrieb Kühlbetrieb Abtauen EVU-Sperre Lufteintrittstemperatur Verdampfer in °C (BT7) Ausgänge und Funktionen prüfen (Aktorentest & Funktionskontrolle) Aktorentest und Funktionskontrolle aufrufen Falls nicht alle Aktorentests und Funktionskontrollen Für ausreichend Wärmeabnahme sorgen.
Seite 140: Übersicht Aktorentests Und Funktionskontrollen
Systemkonfiguration und Diagnose Ausgänge und Funktionen prüfen (Aktorentest &… (Fortsetzung) 07. Mit gewünschten Aktorentest oder gewünschte 09. Nur Aktorentest: Funktionskontrolle wählen. zurück zur Übersicht, um ggf. weitere Akto- Falls die Funktionskontrolle nicht automatisch ren zu prüfen. endet, sondern aktiv beendet werden muss, wird ein Hinweis angezeigt.
Seite 141 Systemkonfiguration und Diagnose Ausgänge und Funktionen prüfen (Aktorentest &… (Fortsetzung) Anzeige Bedeutung Heizkreispumpe Heiz-/ Interne Sekundärpumpe/Heizkreispumpe Heiz-/Kühlkreis 1 ein- Kühlkreis 1 schalten und ausschalten. Heizkreispumpe Heiz-/ Nur in Verbindung mit externem Pufferspeicher: Kühlkreis 2 Externe Heizkreispumpe Heiz-/Kühlkreis 2 Sollwert Drehzahl Heizkreispumpe Heiz-/Kühlkreis 2 in % Ein/Aus Heizkreispumpe Heiz-/Kühlkreis 2 einschalten und ausschalten.
Seite 142 Systemkonfiguration und Diagnose Ausgänge und Funktionen prüfen (Aktorentest &… (Fortsetzung) Anzeige Bedeutung Heizen des Heizwasser- Einschalten der Funktionskontrolle für den Heizbetrieb über den Pufferspeicher Kältekreis: Alle Heizkreispumpen werden ausgeschaltet. ■ Alle Heizkreismischer fahren zu. ■ Abhängig von der Außentemperatur kann der externe Wärmeer- ■...
Seite 143 Systemkonfiguration und Diagnose Ausgänge und Funktionen prüfen (Aktorentest &… (Fortsetzung) Anzeige Bedeutung Diagnose Wärmeerzeu- Ein/Aus Gefahr gung über Heizwasser- Bei dieser Funktionskontrolle wird das Trinkwasser ggf. auf Durchlauferhitzer über 60 °C erwärmt. Trinkwassertemperaturen über 60 °C führen zu Verbrühungen. Vor Beginn der Funktionskontrolle die Bewohner informie- ren.
Seite 144 Systemkonfiguration und Diagnose Ausgänge und Funktionen prüfen (Aktorentest &… (Fortsetzung) Anzeige Bedeutung Wärmeerzeugung über Käl- Ein/Aus Gefahr tekreis Bei dieser Funktionskontrolle wird das Trinkwasser ggf. auf über 60 °C erwärmt. Trinkwassertemperaturen über 60 °C führen zu Verbrühungen. Vor Beginn der Funktionskontrolle die Bewohner informie- ren.
Seite 145: Teilnehmer Und Softwarestand Abfragen
Systemkonfiguration und Diagnose Ausgänge und Funktionen prüfen (Aktorentest &… (Fortsetzung) Anzeige Bedeutung Aktor für Trinkwassererwär- Ein/Aus Umschaltventil Heizwasser-Pufferspeicher mit integrierter Trink- mung wassererwärmung einschalten und ausschalten. Trinkwassererwärmung Ein/Aus Gefahr Bei dieser Funktionskontrolle wird das Trinkwasser ggf. auf über 60 °C erwärmt. Trinkwassertemperaturen über 60 °C führen zu Verbrühungen.
Seite 146: Störungsbehebung
Störungsbehebung Meldungsanzeige an der Bedieneinheit Falls an der Anlage Meldungen vorliegen, werden die Meldung und angezeigt. Der Lightguide blinkt. Arten von Meldungen Bedeutung Status Betriebsmeldung ■ Anlage störungsfrei im Regelbetrieb ■ Warnungen Ursache der Meldung muss behoben werden. ■ Eingeschränkter Regelbetrieb ■...
Seite 147: Teilnehmernummern
Störungsbehebung Meldungsanzeige an der Bedieneinheit (Fortsetzung) Folgende Informationen werden angezeigt: Hinweis ■ Datum und Uhrzeit bei Auftreten der Störung Bei der Fehlersuche und Behebung unbedingt die ■ Störungscode Teilnehmernummer der Komponente beachten. ■ Kurze Störungsbeschreibung Angezeigte Komponente prüfen. Ggf. Fehler beheben. ■...
Seite 148: Maßnahmen Zur Störungsbehebung
Störungsbehebung Meldungsanzeige an der Bedieneinheit (Fortsetzung) Maßnahmen zur Störungsbehebung Die Beschreibung der Meldungen und die erforderli- Achtung chen Maßnahmen sind online verfügbar: Die Instandsetzung von Bauteilen mit sicher- https://climate-solutions.com/documents/6200041 heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. ■ Keine Reparaturen am Inverter vornehmen. Im Falle eines Defekts Inverter austauschen.
Seite 149: Instandhaltung Innenein
Instandhaltung Inneneinheit Übersicht elektrische Anschlussbereiche Siehe ab Seite 64. Elektrische Komponenten ausbauen Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.
Seite 150: Bedieneinheit Hmi Ausbauen
Instandhaltung Inneneinheit Elektrische Komponenten ausbauen (Fortsetzung) Bedieneinheit HMI ausbauen Abb. 89 Bedieneinheit HMI Verbindungsleitung HMI Verbindungsleitung Erweiterungsmodul LAN (Zubehör) Achtung Anschluss des Steckers für die Bedienein- heit HMI am Steckplatz für das Erweiterungsmo- dul LAN beschädigt das Kommunikationsmo- dul TCU irreparabel. Den Stecker für die Bedieneinheit HMI am kor- rekten Steckplatz einstecken.
Seite 151: Elektronikmodul Hpmu Ausbauen
Instandhaltung Inneneinheit Elektrische Komponenten ausbauen (Fortsetzung) Elektronikmodul HPMU ausbauen Abb. 90 Nach Austausch des Elektronikmoduls HPMU Inbe- Achtung triebnahme erneut durchführen: Siehe Kapitel „Inbe- Das Füllen und Entlüften der Anlage mit gelöster triebnahme“. Transportsicherung kann zu Schäden in der Außeneinheit führen. Vor dem Füllen und Entlüften der Anlage prüfen, ob die Transportsicherung verriegelt ist: Siehe Kapitel „Transportsicherung prüfen“.
Seite 152: Elektronikmodul Ehcu Ausbauen
Instandhaltung Inneneinheit Elektrische Komponenten ausbauen (Fortsetzung) Elektronikmodul EHCU ausbauen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Elektrische Anschlussbereiche nicht berüh- ■...
Seite 153: Übersicht Interne Komponenten
Instandhaltung Inneneinheit Übersicht interne Komponenten Wasserdrucksensor Entlüftter integrierter Pufferspeicher Ausdehnungsgefäß Integrierter Pufferspeicher Vorlauftemperatursensor Sekundärkreis (T2) Sicherheitstemperaturbegrenzer (STB) Heizwas- ser-Durchlauferhitzer Sicherheitsventil Automatischer Entlüfter Rücklauftemperatursensor Sekundärkreis (T17) Sekundärpumpe Ablassventil Abb. 92 Heizwasser-Durchlauferhitzer 4/3-Wege-Ventil Inneneinheit sekundärseitig entleeren Gefahr 1. An alle Entleerungshähne Schläuche anschließen. Unkontrolliert austretendes Heizwasser kann zu Entleerungshähne öffnen.
Seite 154: Hydraulische Komponenten Und Epp-Dämmteile Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile ausbauen Für den Austausch von hydraulischen Komponenten Übersicht der Anzugsdrehmomente für den und EPP-Dämmteilen ggf. zuerst elektrische Kompo- Zusammenbau nenten umklappen oder ausbauen: Siehe Kapitel „Elektrische Komponenten ausbauen“. Überwurfmuttern: Einigen Einzelteilen liegt eine separate Montageanlei- 1 Nm ½...
Seite 155: Ausdehnungsgefäß Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Ausdehnungsgefäß ausbauen 12 ±1 Nm 4,5 ±0,5 Nm Abb. 93...
Seite 156: Heizwasser-Durchlauferhitzer Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Heizwasser-Durchlauferhitzer ausbauen 400 V~ 230 V~ Abb. 94...
Seite 157 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Abb. 95...
Seite 158: Temperatursensoren Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Hinweis Farbkennzeichnung der am Sicherheitstemperaturbe- grenzer angeschlossenen Adern beachten (gemäß IEC 60757): BK Schwarz RD Rot WH Weiß Temperatursensoren ausbauen Sekundärseitig entleeren: Siehe Kapitel „Inneneinheit sekundärseitig entleeren“.
Seite 159 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Abb. 96...
Seite 160: Wasserdrucksensor Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Wasserdrucksensor ausbauen Abb. 97...
Seite 161: Umwälzpumpenkopf Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Umwälzpumpenkopf ausbauen Abb. 98 Anzugsdrehmomente ■ Anzugsdrehmoment für die Überwurfmuttern der Umwälzpumpe: 2 Nm ± ■ Anzugsdrehmoment für die Schrauben am Pumpen- kopf: 1 Nm ± Statusanzeige interne Umwälzpumpen Bedeutung blinkt grün. Regelbetrieb, Umwälzpumpe läuft bei Anforderung.
Seite 162: Temperatursensoren Prüfen
Instandhaltung Inneneinheit Temperatursensoren prüfen Temperatursensor NTC 10 k Anschluss Ω Außentemperatursensor Lüsterklemmen für Sensoren, Klemme 5 und 6 ■ ■ Stecker 1 an Elektronikmodul HPMU ■ Speichertemperatursensor Stecker 5 an Elektronikmodul HPMU ■ Vorlauftemperatursensor Sekundärkreis (T2) Elektronikmodul EHCU ■ ■ Position des Temperatursensors: Siehe Kapitel „In- ■...
Seite 163: Ntc 10 K Ω (Blaue Kennzeichnung)
Instandhaltung Inneneinheit Temperatursensoren prüfen (Fortsetzung) NTC 10 k (blaue Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...
Seite 164: Wasserdrucksensor Prüfen
Instandhaltung Inneneinheit Wasserdrucksensor prüfen 0,45 Druck Abb. 100 Sicherung prüfen Die Sicherung F1 befindet sich im Elektronikmodul 1. Netzspannung ausschalten. ■ HPMU: Siehe Seite 79. ■ Die Sicherung F2 befindet sich an der Lüsterklemme 2. Elektronikmodul HPMU öffnen. für Netzanschluss Wärmepumpenregelung: Siehe Seite 94.
Seite 165: Instandhaltung Außenein-Checkliste Für Arbeiten Zur Instandhaltung
Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung Jede Person, die am Kältekreis arbeitet, muss einen Für Lötarbeiten am Kältekreis dürfen nur die vom ■ ■ Befähigungsnachweis von einer industrieakkreditier- Hersteller verwendeten Lote AG145 und CuP 281a ten Stelle vorweisen können. Dieser Befähigungs- gemäß...
Seite 166 Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Prüfung der Kälteanlage & Ausgetauschte elektrische Komponenten müssen sich für die ■ Anwendung eignen und den Herstellerspezifikationen entspre- chen. Defekte Bauteile nur durch Originalteile des Herstellers ersetzen. Den Austausch von Bauteilen nach Vorgaben des Herstellers ■...
Seite 167 Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Reparaturen an abgedichteten Gehäusen Bei Arbeiten an abgedichteten Komponenten das Gerät kom- ■ plett spannungsfrei schalten, auch vor dem Entfernen von abge- dichteten Deckeln. Falls eine Spannungsversorgung während der Arbeiten unbe- ■...
Seite 168 Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Lecksuche Folgende Lecksuchverfahren sind geeignet für Geräte mit brenn- barem Kältemittel: Lecksuche mit elektronischen Kältemitteldetektoren: Elektronische Kältemitteldetektoren haben ggf. nicht die erfor- ■ derliche Empfindlichkeit oder müssen auf den jeweiligen Bereich kalibriert werden.
Seite 169: Außenverkleidung Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen Die Arbeitsschritte sind am Beispiel der Außeneinheit mit 2 Ventilatoren dargestellt. ■ Die Vorgehensweise für die Außeneinheit mit 1 Ven- tilator ist identisch. ■ Montage der Außenverkleidung: Arbeitsschritte jeweils in umgekehrter Reihenfolge durchführen. Anzugsdrehmomente für den Zusammenbau: ■...
Seite 170: Seitenverkleidung Rechts Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) Seitenverkleidung rechts abbauen Abb. 101...
Seite 171: Verkleidung Oben Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) Beim Anbauen der Seitenverkleidung rechts auf korrekte Positionierung achten: Abb. 102 Hinweis Anzugsdrehmoment für die Muttern: 1,5 +1,0 Nm Verkleidung oben abbauen 1. Seitenverkleidung rechts abbauen: Siehe Abb. 101.
Seite 172 Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 103 Hinweis EPP-Stütze Anzugsdrehmoment für beide Schrauben: Abdeckung mit Dichtung und Schalldämmung 0,25 Nm ± Deckel Abdeckung Luftraum...
Seite 173: Verkleidung Vorn Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) Verkleidung vorn abbauen TX 25 Abb. 104 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 0,25 Nm ± Nur bei Außeneinheit mit 2 Ventilatoren: Schutzgitter oberer Ventilator Versteifungswinkel Schutzgitter unterer Ventilator...
Seite 174 Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 105 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 0,25 Nm ± Nur bei Außeneinheit mit 2 Ventilatoren: Designgitter oben Designgitter unten 6. Seitenverkleidung rechts abbauen: Siehe 7. Deckel abbauen: Siehe Abb. 103. Abb. 101.
Seite 175: Seitenverkleidung Links Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 106 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 0,25 Nm ± Vorderblech Seitenverkleidung links abbauen 1. Seitenverkleidung rechts abbauen: Siehe 3. Schutzgitter Ventilatoren und Versteifungswinkel Abb. 101. abbauen: Siehe Abb. 104. 2. Deckel abbauen: Siehe Abb. 103.
Seite 176: Verkleidung Hinten Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 107 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 0,25 Nm ± Verdampfer Verkleidung hinten abbauen 1. Seitenverkleidung rechts abbauen: Siehe 2. Deckel abbauen: Siehe Abb. 103. Abb. 101.
Seite 177 Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 108 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 0,25 Nm ± Verdampfer Hinterblech...
Seite 178: Übersicht Elektrische Komponenten
Instandhaltung Außeneinheit Übersicht elektrische Komponenten Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.
Seite 179: Außeneinheit Mit 2 Ventilatoren, 230 V~, Baugröße 10 Bis 13
Instandhaltung Außeneinheit Übersicht elektrische Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 230 V~, Baugröße 10 bis 13 Chokes Sicherungen Elektronik und Ventilatoren T 6,3 A H, 250 V~ Kältekreisregler VCMU Spule 4-Wege-Umschaltventil Inverter Abb. 110 EMCF-Leiterplatte mit Netzanschlussklemmen 230 V~ Klemmleiste Betriebskomponenten 230 V~...
Seite 180: Außeneinheit Mit 2 Ventilatoren, 400 V~, Baugröße 10 Bis 13
Instandhaltung Außeneinheit Übersicht elektrische Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 10 bis 13 Abb. 111 EMCF-Leiterplatte mit Netzanschlussklemmen Chokes 400 V~ Kältekreisregler VCMU Anschlussklemmen CAN-BUS-Kommunikationslei- Inverter tung Sicherungen Elektronik und Ventilatoren Klemmleiste Betriebskomponenten 230 V~ T 6,3 A H, 250 V~...
Seite 181: Außeneinheit Mit 2 Ventilatoren, 400 V~, Baugröße 16 Bis 19
Instandhaltung Außeneinheit Übersicht elektrische Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 16 bis 19 Klemmleiste Betriebskomponenten 230 V~ Chokes Kältekreisregler VCMU Inverter Sicherungen Elektronik und Ventilatoren T 6,3 A H, 250 V~ Spule 4-Wege-Umschaltventil Abb. 112 EMCF-Leiterplatte mit Netzanschlussklemmen 400 V~ Anschlussklemmen CAN-BUS-Kommunikationslei- tung...
Seite 182: Außeneinheit Mit 1 Ventilator
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Außeneinheit mit 1 Ventilator Abb. 113 Ventilator Flüssiggastemperatursensor Heizen (BT9) Nur Variante V002: Heißgastemperatursensor (BT4) Ventilatorringheizung Verdichter Verdampfer Elektronisches Expansionsventil 1 Invertertemperatursensor (BT10) Ölsumpftemperatursensor (BT8) Lufteintrittstemperatursensor (BT7) Sauggastemperatursensor Verdichter (BT5) Akkumulator (Kältemittelsammler) Verdichter Kugelhahn mit Rückschlagventil und Filter Flüssiggastemperatursensor Kühlen (BT6) Verflüssiger Schraderventil Niederdruckseite...
Seite 183: Außeneinheit Mit 2 Ventilatoren, 230 V~, Baugröße 10 Bis 13
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 230 V~, Baugröße 10 bis 13 Abb. 114 Ventilator Schwimmer-Entlüfterventil mit Schnellentlüfter Nur Variante V002: Sicherheitsventil 3 bar Ventilatorringheizung 4-Wege-Umschaltventil Verdampfer Sauggastemperatursensor Verdampfer (BT3) Lufteintrittstemperatursensor (BT7) Vorlauftemperatursensor Sekundärkreis nach Ver- Invertertemperatursensor (BT10) flüssiger (BT1) Akkumulator (Kältemittelsammler) Verdichter...
Seite 184: Außeneinheit Mit 2 Ventilatoren, 400 V~, Baugröße 10 Bis 13
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Ölsumpftemperatursensor (BT8) Akkumulator (Kältemittelsammler) Sauggastemperatursensor Verdichter (BT5) Hochdruckwächter PSH Schraderventil Hochdruckseite 2 Hochdrucksensor (BP1, schwarz) Kugelhahn mit Rückschlagventil Filter Niederdrucksensor (BP2, grün) Flüssiggastemperatursensor Heizen (BT9) Schraderventil Hochdruckseite 1 Verflüssiger Interner Wärmetauscher Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 10 bis 13 Abb.
Seite 185 Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Akkumulator (Kältemittelsammler) Verdichter Elektronisches Expansionsventil 1 Flüssiggastemperatursensor Kühlen (BT6) Ölsumpftemperatursensor (BT8) Schraderventil Niederdruckseite Sauggastemperatursensor Verdichter (BT5) Elektronisches Expansionsventil 2 Schraderventil Hochdruckseite 2 Schwimmer-Entlüfterventil mit Schnellentlüfter Kugelhahn mit Rückschlagventil Filter Sicherheitsventil 3 bar Verflüssiger 4-Wege-Umschaltventil Flüssiggastemperatursensor Verflüssiger (BT2) Sauggastemperatursensor Verdampfer (BT3) Akkumulator (Kältemittelsammler)
Seite 186: Außeneinheit Mit 2 Ventilatoren, 400 V~, Baugröße 16 Bis 19
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, 400 V~, Baugröße 16 bis 19 wIwU Abb. 116 Ventilator Sicherheitsventil 3 bar Nur Variante V002: Heißgastemperatursensor (BT4) Ventilatorringheizung Flüssiggastemperatursensor Kühlen (BT6) Verdampfer Schutztemperaturbegrenzer Lufteintrittstemperatursensor (BT7) Schwimmer-Entlüfterventil mit Schnellentlüfter 4-Wege-Umschaltventil Schraderventil Verdampfer Vorlauftemperatursensor Sekundärkreis nach Ver- Verdichter einschließlich Ölsumpfheizung...
Seite 187: Außeneinheit Sekundärseitig Entleeren
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Interner Wärmetauscher Akkumulator (Kältemittelsammler) Hochdrucksensor (BP1, schwarz) Sauggastemperatursensor Verdampfer (BT3) Niederdrucksensor (BP2, grün) Invertertemperatursensor (BT10) Hochdruckwächter PSH Außeneinheit sekundärseitig entleeren Falls nur die Außeneinheit entleert werden soll, die hydraulischen Leitungen zur Inneneinheit absperren. Alle Baugrößen außer 10 bis 13, 230 V~ 45°...
Seite 188: Baugrößen 10 Bis 13, 230 V
Instandhaltung Außeneinheit Außeneinheit sekundärseitig entleeren (Fortsetzung) Baugrößen 10 bis 13, 230 V~ 90° Abb. 118 2. Schlitz der Einstellschraube um 90° in Fließrich- 3. Schlitz der Einstellschraube um 90° senkrecht zur tung drehen. Fließrichtung zurückdrehen. Rückschlagklappe ist geöffnet. Heizwasser strömt Rückschlagklappe ist geschlossen.
Seite 189: Schwimmer-Entlüfterventil Mit Schnellentlüfter Ausbauen
Instandhaltung Außeneinheit Hydraulische Komponenten ausbauen (Fortsetzung) Schwimmer-Entlüfterventil mit Schnellentlüfter ausbauen G 1¼ 50 ±2 Nm 7 ±1 Nm G 1¼ 20 ±2 Nm 7 ±1 Nm Abb. 119 Schwimmer-Entlüfterventil aus Edelstahl Schwimmer-Entlüfterventil aus Kunststoff...
Seite 190: Kugelhahn Mit Filter Und Rückschlagklappe Ausbauen
Instandhaltung Außeneinheit Hydraulische Komponenten ausbauen (Fortsetzung) Kugelhahn mit Filter und Rückschlagklappe ausbauen G 1¼ 50 ±5 Nm Abb. 120 Fließschemen Kältekreis Kennzeichnung der Sensoren gemäß EN 1861: Hochdruckwächter PSH Hochdrucksensor Schutztemperaturbegrenzer Niederdrucksensor Temperatursensor Hinweis Die beiden folgenden Fließschemen für Heizbetrieb und Kühlbetrieb gelten für Außeneinheiten mit 1 und 2 Ventilatoren.
Seite 191 Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Volumenströme Außeneinheit für Baugröße Bis 13 Ab 16 Sekundärseitige Volumenströme (Heizwasser) Mindestvolumenstrom ■ 0,350 m /h (350 l/h) 0,350 m /h (350 l/h) Max. Volumenstrom 2,050 m /h (2050 l/h) 2,070 m /h (2070 l/h) ■...
Seite 192 Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Inverter Sauggastemperatursensor Verdichter (BT5) Position im Kältekreis abhängig von Baugröße: Niederdrucksensor (BP2, grün) Siehe „Übersicht elektrische Komponenten“. Interner Wärmetauscher Nur bei Baugröße 04 bis 13 Lufteintritt Akkumulator (Kältemittelsammler) Lufteintrittstemperatursensor (BT7) Schraderventil Niederdruckseite Kühlbetrieb Abb. 122 Verdampfer Vorlauftemperatursensor Sekundärkreis nach Ver- Luftaustritt...
Seite 193: Kältemittel Absaugen
Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Niederdrucksensor (BP2, grün) Lufteintritt Interner Wärmetauscher Lufteintrittstemperatursensor (BT7) Kältemittel absaugen Vor dem Beginn der Arbeiten die „Checkliste für Arbei- 03. Außeneinheit spannungsfrei schalten: ten zur Instandhaltung“ ab Seite 165 beachten. Außeneinheit spannungsfrei schalten, z. B. an separaten Sicherungen.
Seite 194 Instandhaltung Außeneinheit Kältemittel absaugen (Fortsetzung) 07. Absaugen des Kältemittels vorbereiten: 12. Kältekreis spülen: Prüfen, ob die Sicherheitshinweise für Arbeiten Kältekreis mindestens 5 min lang mit getrockne- am Kältekreis eingehalten werden: Siehe „Sicher- tem Stickstoff spülen. Dabei die Strömungsrich- heitshinweise“. tung durch den Verdichter einhalten: Siehe Kapitel „Fließschemen Kältekreis“.
Seite 195: Abfolge Komponenten Im Kältekreis Austauschen
Instandhaltung Außeneinheit Abfolge Komponenten im Kältekreis austauschen Für Arbeiten am Kältekreis Folgendes beachten: 2. Arbeiten am Kältekreis vorbereiten: Siehe Kapitel ■ Beim Austausch von Komponenten im Kältekreis die „Checkliste für Arbeiten zur Instandhaltung“. jeweils gültigen nationalen Regelwerke einhalten. Falls diese nationalen Regelwerke eine Druckfestig- 3.
Seite 196 Instandhaltung Außeneinheit Abfolge Komponenten im Kältekreis austauschen (Fortsetzung) 9. Ersatzteil und Filtertrockner einbauen. Achtung Restfeuchte im Kältekreis reduziert stark die Lebensdauer der Außeneinheit. Nach dem Öffnen des Kältekreises immer den Filtertrockner einbauen: „Ersatzteil-Kit Filtertrockner“ Achtung Die Hitze der Lötflamme kann Kältekreis- komponenten beschädigen.
Seite 197: Komponenten Im Kältekreis: Baugröße 04 Bis 08
Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 Verdampfer ausbauen Abb. 123 BT6 Flüssiggastemperatursensor Kühlen BT7 Lufteintrittstemperatursensor Hinweis für den Zusammenbau: Anzugsdrehmoment für die Schrauben: 1,8 0,25 Nm ± Verdichter und Akkumulatoren (Kältemittelsammler) ausbauen Bei Austausch des Verdichters müssen auch beide Achtung Akkumulatoren (Kältemittelsammler) ausgetauscht Saures Verdichteröl schädigt den Kältekreis.
Seite 198 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Verdichter ausbauen Abb. 124 BT6 Flüssiggastemperatursensor Kühlen...
Seite 199 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Abb. 125 BT8 Ölsumpftemperatursensor Hinweise für den Zusammenbau: Farbkennzeichnung elektrischer Anschluss am Ver- ■ dichter: U Braun V Schwarz W Grau Anzugsdrehmoment für die Schrauben: 7 0,5 Nm ■ ± Um erhöhte Geräuschbildung zu vermeiden, alle Lei- ■...
Seite 200 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Separaten Akkumulator ausbauen Abb. 126...
Seite 201 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) BT3 Sauggastemperatursensor Verdampfer Hinweis für den Zusammenbau: Hochdrucksensor (schwarz) Max. zulässige Temperatur des separaten Akkumula- GN Niederdrucksensor (grün) tors: 80 °C Einbau der Ölsumpfheizung 230 V~ 230 V~ < 42 V <...
Seite 202 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) BT1, BT2 Abb. 128 Ablaufschlauch Sicherheitsventil BT1 Vorlauftemperatursensor Sekundärkreis nach Verflüssiger BT2 Flüssiggastemperatursensor Verflüssiger...
Seite 203 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Abb. 129 Hinweis für den Zusammenbau: ■ Anzugsdrehmoment für die Überwurfmutter Ablauf- schlauch (Schlüsselweite 36): 30 1 Nm ± Anzugsdrehmoment für die Muttern (Schlüssel- ■ weite 13): 7 0,5 Nm ±...
Seite 204 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Internen Wärmetauscher ausbauen Abb. 130...
Seite 205 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Clip Hinweis für den Zusammenbau: Abdeckung Inverter ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± ■ Anzugsdrehmoment für die Schrauben: 0,25 Nm ± 4-Wege-Umschaltventil ausbauen Abb. 131 BT3 Sauggastemperatursensor Verdampfer Hochdrucksensor (schwarz) GN Niederdrucksensor (grün)
Seite 206 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Hinweis für den Zusammenbau: ■ Max. zulässige Temperatur des 4-Wege-Umschalt- ventils: 120 °C ■ Anzugsdrehmoment für die Überwurfmutter Ablauf- schlauch (Schlüsselweite 36): 30 1 Nm ±...
Seite 207 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Elektronisches Expansionsventil 1 ausbauen BT2, BT4, BT9 Abb. 132 BT2 Flüssiggastemperatursensor Verflüssiger BT4 Heißgastemperatursensor BT9 Flüssiggastemperatursensor Heizen...
Seite 208 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Hinweise für den Zusammenbau: ■ Max. zulässige Temperatur des elektronischen Expansionsventils: 70 °C ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± Anzugsdrehmoment für die Schrauben: ■ 0,25 Nm ±...
Seite 209 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Elektronisches Expansionsventil 2 ausbauen Abb. 133 BT6 Flüssiggastemperatursensor Kühlen...
Seite 210: Komponenten Im Kältekreis: Baugröße 10 Bis 13
Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 04 bis 08 (Fortsetzung) Hinweis für den Zusammenbau: ■ Max. zulässige Temperatur des elektronischen Expansionsventils: 70 °C ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± Anzugsdrehmoment für die Schrauben: ■ 0,25 Nm ±...
Seite 211 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Verdichter und Akkumulatoren (Kältemittelsammler) ausbauen Bei Austausch des Verdichters müssen auch beide Achtung Akkumulatoren (Kältemittelsammler) ausgetauscht Saures Verdichteröl schädigt den Kältekreis. werden. Hierdurch wird sichergestellt, dass sich die Vor Einbau des neuen Verdichters und der korrekte Ölmenge im Kältekreis befindet.
Seite 212 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Abb. 136 BT8 Ölsumpftemperatursensor Hinweise für den Zusammenbau: Max. zulässige Temperatur des Verdichters mit ■ Akkumulator: 127 °C ■ Farbkennzeichnung elektrischer Anschluss am Ver- dichter: U Braun V Schwarz W Grau Anzugsdrehmoment für die Schrauben: 7 0,5 Nm ■...
Seite 213 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Separaten Akkumulator ausbauen Abb. 137 BT3 Sauggastemperatursensor Verdampfer Hinweis für den Zusammenbau: Hochdrucksensor (schwarz) Max. zulässige Temperatur des separaten Akkumula- GN Niederdrucksensor (grün) tors: 70 °C...
Seite 214 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Einbau der Ölsumpfheizung 230 V~ 230 V~ < 42 V < 42 V 230 V~ < 42 V Abb. 138 Verflüssiger ausbauen 2. Den Ablaufschlauch Sicherheitsventil vorsichtig aus dem Bodenblech hebeln. Ggf. Zange verwen- den.
Seite 215 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) BT1, BT2 Abb. 139 Ablaufschlauch Sicherheitsventil BT1 Vorlauftemperatursensor Sekundärkreis nach Verflüssiger BT2 Flüssiggastemperatursensor Verflüssiger...
Seite 216 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Abb. 140 Hinweis für den Zusammenbau: ■ Anzugsdrehmoment für die Überwurfmutter Ablauf- schlauch (Schlüsselweite 36): 30 1 Nm ± ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ±...
Seite 217 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Außeneinheit 230 V~: Internen Wärmetauscher ausbauen Abb. 141...
Seite 218 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Clip Hinweis für den Zusammenbau: Abdeckung Inverter ■ Anzugsdrehmoment für die Muttern (Schlüssel- BT4 Heißgastemperatursensor weite 13): 7 0,5 Nm ± ■ Anzugsdrehmoment für die Schrauben: 0,25 Nm ±...
Seite 219 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Außeneinheit 400 V~: Internen Wärmetauscher ausbauen Abb. 142 BT4 Heißgastemperatursensor...
Seite 220 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Hinweis für den Zusammenbau: 4-Wege-Umschaltventil ausbauen ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm 1. Den Ablaufschlauch Sicherheitsventil vorsichtig ± ■ Anzugsdrehmoment für die Schrauben: aus dem Bodenblech hebeln. Ggf. Zange verwen- 0,25 Nm den.
Seite 221 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Abb. 143 BT3 Sauggastemperatursensor Verdampfer...
Seite 222 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Hinweis für den Zusammenbau: ■ Max. zulässige Temperatur des 4-Wege-Umschalt- ventils: 120 °C ■ Anzugsdrehmoment für die Überwurfmutter Ablauf- schlauch (Schlüsselweite 36): 30 1 Nm ±...
Seite 223 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Elektronisches Expansionsventil 1 ausbauen BT2, BT4, BT9 Abb. 144 BT2 Flüssiggastemperatursensor Verflüssiger BT4 Heißgastemperatursensor BT9 Flüssiggastemperatursensor Heizen...
Seite 224 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Hinweise für den Zusammenbau: ■ Max. zulässige Temperatur des elektronischen Expansionsventils: 70 °C ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± Anzugsdrehmoment für die Schrauben: ■ 0,25 Nm ±...
Seite 225 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Elektronisches Expansionsventil 2 ausbauen Abb. 145 BT6 Flüssiggastemperatursensor Kühlen...
Seite 226: Komponenten Im Kältekreis: Baugröße 16 Bis 19
Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 10 bis 13 (Fortsetzung) Hinweis für den Zusammenbau: ■ Max. zulässige Temperatur des elektronischen Expansionsventils: 70 °C ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± Anzugsdrehmoment für die Schrauben: ■ 0,25 Nm ±...
Seite 227 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Verdampfer ausbauen Abb. 146 BT6 Flüssiggastemperatursensor Kühlen BT7 Lufteintrittstemperatursensor Hinweis für den Zusammenbau: ■ Anzugsdrehmoment für die Schrauben: 0,25 Nm ± Alle Leitungen wieder mit Kabelbindern befestigen. ■ Clips für die Rohre an derselben Stelle montieren. Dies vermeidet erhöhte Geräuschbildung.
Seite 228 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Achtung Achtung Starke Neigung des Verdichters führt bei der Saures Verdichteröl schädigt den Kältekreis. Inbetriebnahme zu Schäden im Kältekreis. Vor Einbau des neuen Verdichters und der ■ Max. Kippwinkel: 45° neuen Akkumulatoren den Zustand des Verdich- ■...
Seite 229 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Abb. 148 BT8 Ölsumpftemperatursensor Gefahr Hinweise für den Zusammenbau: Mangelhafter oder fehlender Anschluss des ■ Max. zulässige Temperatur des Verdichters mit Schutztemperaturbegrenzers führt zu Brandge- Akkumulator: 70 °C fahr. Farbkennzeichnung elektrischer Anschluss am Ver- ■...
Seite 230 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Separaten Akkumulator ausbauen Abb. 149 BT3 Sauggastemperatursensor Verdampfer Hochdrucksensor (schwarz) GN Niederdrucksensor (grün) Hinweis für den Zusammenbau: Max. zulässige Temperatur des separaten Akkumula- tors: 150 °C...
Seite 231 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Einbau der Ölsumpfheizung 230 V~ 230 V~ < 42 V < 42 V 230 V~ < 42 V Abb. 150 Verflüssiger ausbauen 2. Den Ablaufschlauch Sicherheitsventil vorsichtig aus dem Bodenblech hebeln. Ggf. Zange verwen- den.
Seite 232 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) BT1, BT2 Abb. 151 Ablaufschlauch Sicherheitsventil BT1 Vorlauftemperatursensor Sekundärkreis nach Verflüssiger BT2 Flüssiggastemperatursensor Verflüssiger...
Seite 233 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Abb. 152 Hinweis für den Zusammenbau: Anzugsdrehmoment für die Überwurfmutter Ablauf- ■ schlauch (Schlüsselweite 36): 30 1 Nm ± ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ±...
Seite 234 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Internen Wärmetauscher ausbauen Abb. 153 Ablaufschlauch Sicherheitsventil BT9 Flüssiggastemperatursensor Heizen...
Seite 235 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) 4. Den Ablaufschlauch Sicherheitsventil vorsichtig Hinweis für den Zusammenbau: aus dem Bodenblech hebeln. Ggf. Zange verwen- ■ Anzugsdrehmoment für die Muttern (Schlüssel- den. weite 13): 7 0,5 Nm ± ■ Anzugsdrehmoment für die Schrauben: Gefahr 0,25 Nm...
Seite 236 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) BT1, BT3 Abb. 154 Ablaufschlauch Sicherheitsventil BT1 Vorlauftemperatursensor Sekundärkreis nach Verflüssiger...
Seite 237 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) BT3 Sauggastemperatursensor Verdampfer Hochdrucksensor (schwarz) GN Niederdrucksensor (grün) Hinweis für den Zusammenbau: Max. zulässige Temperatur des 4-Wege-Umschalt- ■ ventils: 130 °C Anzugsdrehmoment für die Überwurfmutter Ablauf- ■ schlauch (Schlüsselweite 36): 30 1 Nm ±...
Seite 238 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Elektronisches Expansionsventil 1 ausbauen BT2, BT4 Abb. 155 BT2 Flüssiggastemperatursensor Verflüssiger BT4 Heißgastemperatursensor BT9 Flüssiggastemperatursensor Heizen...
Seite 239 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Hinweise für den Zusammenbau: ■ Max. zulässige Temperatur des elektronischen Expansionsventils: 70 °C ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± Anzugsdrehmoment für die Schrauben: ■ 0,25 Nm ±...
Seite 240 Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Elektronisches Expansionsventil 2 ausbauen Abb. 156 BT6 Flüssiggastemperatursensor Kühlen...
Seite 241: Druckfestigkeit Prüfen
Instandhaltung Außeneinheit Komponenten im Kältekreis: Baugröße 16 bis 19 (Fortsetzung) Hinweis für den Zusammenbau: ■ Max. zulässige Temperatur des elektronischen Expansionsventils: 70 °C ■ Anzugsdrehmoment für die Muttern (Schlüssel- weite 13): 7 0,5 Nm ± Anzugsdrehmoment für die Schrauben: ■ 0,25 Nm ±...
Seite 242: Temperatursensoren Prüfen
Instandhaltung Außeneinheit Kältekreis füllen (Fortsetzung) 5. Kältekreis über das Schraderventil Hochdruck- 7. Kennzeichnung mit folgendem Inhalt gut sichtbar seite 2 (Flüssigkeitsleitung) mit Kältemittel R290 an der Wärmepumpe anbringen, mit Datum und (Propan) füllen: Siehe Kapitel „Übersicht interne Unterschrift: Komponenten“. ■ Art des eingefüllten Kältemittels Füllmenge: Siehe Kapitel „Technische Daten“.
Seite 243: Ntc 10 K Ω (Ohne Kennzeichnung)
Instandhaltung Außeneinheit Temperatursensoren prüfen (Fortsetzung) NTC 10 k (ohne Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...
Seite 244: Drucksensoren Prüfen
Instandhaltung Außeneinheit Drucksensoren prüfen Druck Abb. 157 Niederdrucksensor Hochdrucksensor Sicherungen prüfen Die Sicherungen befinden sich neben dem Kältekreis- 1. Netzspannung ausschalten. regler VCMU: Siehe Kapitel „Übersicht elektrische Komponenten“. 2. Rechtes Seitenblech der Außeneinheit abbauen. Sicherungstyp: 3. Sicherung prüfen. Ggf. austauschen. ■...
Seite 245: Protokolle
Protokolle Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung externe Heiz-/Kühlkreispumpen Typ der Umwälzpumpe Stufe der Umwälzpumpe Inbetriebnahme Primärkreis Temperatur Lufteintritt °C Temperatur Luftaustritt °C Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis 4 bis 8 ■ = 35 °C und Temperatur Lufteintritt 15 °C ≤...
Seite 246: Technische Daten
Technische Daten Technische Daten Wärmepumpen mit Außeneinheit 400 V~ Typen: Typ Inneneinheit: ■ AWMIT.A1.19-V053 ■ Typen Außeneinheit: AWMOF-251.A1.10-400-V001/V002 AWMOF-251.A1.19-400-V001/V002 Hinweis Die hervorgehobene Zahl ist die Baugröße der Wär- mepumpe. Die Baugröße der Wärmepumpe ergibt sich aus der Baugröße der Außeneinheit. Baugröße Wärmepumpe Leistungsdaten Heizen nach EN 14511 (A2/W35)
Seite 247 Technische Daten Technische Daten (Fortsetzung) Baugröße Wärmepumpe Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnis- Niedertemperaturanwendung (W35) Energieeffizienz ■ η Nenn-Wärmeleistung P 10,0 12,5 13,3 13,6 ■ rated Saisonale Leistungszahl (SCOP) 5,22 5,09 4,85 4,86 ■ Mitteltemperaturanwendung (W55) Energieeffizienz η ■...
Seite 248 Technische Daten Technische Daten (Fortsetzung) Baugröße Wärmepumpe Lufteintrittstemperatur Kühlbetrieb Min. °C ■ Max. °C ■ Heizbetrieb Min. °C – – – – ■ Max. °C ■ Heizwasser (Sekundärkreis) Inhalt ohne Ausdehnungsgefäß Mindestvolumenstrom Wärmepumpenkreis 1000 1000 1000 1000 (Abtauung) Max. Vorlauftemperatur °C Elektrische Werte Außeneinheit Nennspannung Verdichter...
Seite 249 Technische Daten Technische Daten (Fortsetzung) Baugröße Wärmepumpe Mobile Datenübertragung WLAN Übertragungsstandard IEEE 802.11 b/g/n ■ Frequenzband 2400 bis 2483,5 ■ Max. Sendeleistung ■ Low-Power-Funk Übertragungsstandard IEEE 802.15.4 ■ Frequenzband 2400 bis 2483,5 ■ Max. Sendeleistung ■ Kältekreis Arbeitsmittel R290 R290 R290 R290 Sicherheitsgruppe...
Seite 250 Technische Daten Technische Daten (Fortsetzung) Baugröße Wärmepumpe Gesamtgewicht Inneneinheit Leer ■ Befüllt (max.) ■ Außeneinheit Zulässiger Betriebsdruck sekundärseitig Heizwasser Trinkwasser Anschlüsse an Inneneinheit ohne Anschluss-Set/ Montagehilfe Heizwasservorlauf/-rücklauf Heizkreis oder exter- Cu 28 x 1,0 Cu 28 x 1,0 Cu 28 x 1,0 Cu 28 x 1,0 ner Pufferspeicher Warmwasser/Kaltwasser, Zirkulation...
Seite 251 Technische Daten Technische Daten (Fortsetzung) Baugröße (Nicht AT) Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung Drehzahl Ventilator 1/min Elektrische Leistungsaufnahme 0,63 0,78 1,08 1,31 Leistungszahl bei Heizbetrieb (COP) 4,00 4,00 3,70 4,46 ε Leistungsregelung 1,8 bis 4,5 1,8 bis 6,0 1,8 bis 6,8 2,2 bis 11,0 Leistungsdaten Heizen nach EN 14511...
Seite 252 Technische Daten Technische Daten (Fortsetzung) Baugröße (Nicht AT) Leistungsdaten Kühlen nach EN 14511 (A35/W7) Nenn-Kühlleistung Drehzahl Ventilator U/min — — — Elektrische Leistungsaufnahme 0,87 1,00 1,13 1,18 Leistungszahl bei Kühlbetrieb (EER) Leistungsregelung 1,8 bis 4,0 1,8 bis 4,8 1,8 bis 5,0 3,9 bis 6,4 Leistungsdaten Kühlen durchschnittliche Klima- verhältnisse (A35/W7)
Seite 253 Technische Daten Technische Daten (Fortsetzung) Baugröße (Nicht AT) Elektrische Werte Inneneinheit Elektronik Nennspannung 1/N/PE 230 V~/50 Hz ■ Absicherung Netzanschluss 1 x B16A ■ Absicherung intern T 6,3 A H/250 V~ ■ Heizwasser-Durchlauferhitzer Heizleistung ■ Max. Stufe 1 Stufe 2 Stufe 3 Nennspannung 230 V~/50 Hz oder 400 V~/50 Hz...
Seite 254 Technische Daten Technische Daten (Fortsetzung) Baugröße (Nicht AT) Kältekreis Arbeitsmittel R290 R290 R290 R290 Sicherheitsgruppe ■ Füllmenge ■ Treibhauspotenzial (GWP) 0,02 0,02 0,02 0,02 ■ -Äquivalent 0,000024 0,000024 0,000024 0,00004 ■ Verdichter (Vollhermetik) Doppelrollkolben Öl im Verdichter HAF68 HAF68 HAF68 HAF68 ■...
Seite 255 Technische Daten Technische Daten (Fortsetzung) Baugröße (Nicht AT) Länge der Verbindungsleitung Inneneinheit 5 bis 20 5 bis 20 5 bis 20 5 bis 20 — Außeneinheit (z. B. Quattro-Verbindungsleitung) Schall-Leistung bei Nenn-Wärmeleistung Messung des Schall-Leistungs-Summenpegels in Anlehnung an DIN EN 12102-1:2023 und DIN EN ISO 3744:2011 im ErP Punkt C nach DIN EN 14825 mit den Betriebsbedingungen A7/W55...
Seite 256: Anhang
Senden Sie den folgenden Auftrag mit beigefügtem ■ Anlagenschema per E-Mail an Ihre zuständige Ver- kaufsniederlassung. Oder ■ Füllen Sie den Auftrag online aus unter partnerportal.viessmann-climatesolutions.com. Zur Inbetriebnahme der Anlage ist die Anwesenheit eines fachkompetenten Mitarbeiters erforderlich. Anlagendaten: Auftraggeber Anlagenstandort Check-Punkte ankreuzen: Hydraulikschema für Heizungsanlage beigefügt Heizkreise vollständig installiert und befüllt...
Seite 257 Anhang Checkliste Schallübertragung (Fortsetzung) Grundlegende Informationen zur Geräuschentwicklung 9. Ölhebebögen bei Höhenunterschied zwischen durch Schallübertragung: Innen- und Außeneinheit > 2 m ■ Regeln der Technik: 10. Verlegung der Kältemittelleitungen unter oder über Z. B. TA Lärm Erdniveau ■ Informationen zu Schallausbreitung, Schalldruck, Schall-Leistung, Schall-Werten: Bei Problemen mit Geräuschen durch Schallübertra- gung sind folgende Informationen für eine Beratung...
Seite 258 Anhang Checkliste Schallübertragung (Fortsetzung) Wann werden die Geräusche wahrgenommen? Datum/Uhrzeit Individuelle Bedingungen zur genannten Uhrzeit Betriebszustand der Wärmepumpe zum Zeitpunkt der Geräuschwahrnehmung Datum/Uhrzeit Betriebsprogramm Heizbetrieb Kühlbetrieb Trinkwassererwärmung Abtaubetrieb Temperaturen Vorlauftemperaturen: Rücklauftemperatur: Weitere Temperaturen: Drehzahlen Verdichterdrehzahl: Ventilatordrehzahl: Weitere Angaben...
Seite 259: Endgültige Außerbetriebnahme Und Entsorgung
Alle Komponenten müssen fachgerecht entsorgt wer- den Schutzbereich einbringen. den. Komplettgeräte und Verdichter nur über quali- ■ Wir empfehlen, das von Viessmann organisierte Ent- fizierte Entsorgungsfachbetriebe entsorgen. sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- ■ Bei Schäden am Kältekreis oder bei Verdacht meträgermedien) können über die kommunale Sam-...
Seite 260 Anhang Endgültige Außerbetriebnahme und Entsorgung (Fortsetzung) Nachweisverordnung (NachwV) Zwischenlagerung: ■ ■ Weitere geltende Verordnungen und Vorschriften ■ Zwischenlagern nur über Erdgleiche mit natürlicher Lüftungsöffnung ins Freie Hinweis ■ Während der Zwischenlagerung für ausreichende Vor dem Beginn der Außerbetriebnahme die „Check- Luftzufuhr sorgen.
Seite 261: Einzelteilbestellung
Einzelteilbestellung Einzelteilbestellung von Zubehören Die den Zubehören beiliegenden Aufkleber mit Bestell- Nr. hier einkleben. Bei der Bestellung von Einzelteilen die jeweilige Bestell-Nr. angeben.
Seite 262: Bescheinigungen
Produkt in Konstruktion und Betriebsver- halten den europäischen Richtlinien und den ergänz- enden nationalen Anforderungen entspricht. Hiermit erklärt Viessmann Climate Solutions GmbH & Co. KG, Viessmannstraße 1, 35108 Allendorf (Eder), Deutsch- land, dass der Funkanlagentyp des bezeichneten Pro- dukts der Richtlinie 2014/53/EU entspricht.
Seite 263: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Symbole Außentemperatursensor........71, 162 4/3-Wege-Ventil............153 Außerbetriebnahme......... 168, 259 Austauschen Magnesium-Schutzanode....122 Abgedichtete Gehäuse..........167 Ablauf Kondenswasser..........44 Bauseitige Anschlüsse..........20 Abmessungen Bedieneinheit anbauen..........83 – Außeneinheit..........249, 254 Bedieneinheit ausbauen...........150 – Inneneinheit..........20, 249, 254 Befähigungsnachweis..........165 Absauggerät.............193, 194 Befestigungsmaterial..........28 Absperrventil............193 Befüllfunktion............
Seite 264 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Elektrische Anschlüsse Funktion Anlagendruck..........118 – Prüfen..............131 Funktionen prüfen............ 139 – Prüfen, Außeneinheit..........131 Funktionskontrolle............ 139 – Übersicht............149, 178 Elektrische Begleitheizung......... 30 Elektrische Komponenten ausbauen....... 149 Gerät einschalten............. 104 Elektrische Leistungsaufnahme....... 248, 253 Gerätesicherung prüfen........164, 244 Elektrische Leitungen verlegen........
Seite 265 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Manuelle Einstellung des maximalen Volumenstroms... Kältekreis........... 16, 138, 249, 254 – Füllen............168, 241 Max. Kippwinkel........... 24, 28 – Prüfen..............124 Max. Leitungslänge.......... 250, 255 Kältekreis entriegeln..........147 Meldungen Kältemittel ..............24 – Anzeige..............146 – Absaugen............168, 193 –...
Seite 266 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Sickerschicht.............. 35 QR-Code Siphon..............129 – Zur Geräteregistrierung...........17 Smart Grid..............74 Softwarestand abfragen........... 145 Speichertemperatursensor........162 Rauchverbotszeichen..........165 Speicher-Wassererwärmer reinigen......129 Raumhöhe............48, 51 Störungen Recyclingflaschen............ 193 – Anzeige..............146 Reichweite WLAN-Verbindungen.......49 – Aufrufen..............146 Reinigen Speicher-Wassererwärmer....... 129 – Quittieren...............146 Relaistest..............139 Stromsensor Reparaturen.............
Seite 267 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Verwendung............... 15 Wärmepumpenregelung..........17 Volumenstrom manuell einstellen......132 – Netzanschlussleitung........61, 94 Voraussetzungen............49 Wärmetauscher reinigen.......... 128 Vorderbleche............100 Warmwasser.............. 57 – Abbauen..............62 Wartung............119, 132 – Anbauen..............100 Wartungspersonal............ 165 Vorlauf Wartungsposition............66 – Außeneinheit......... 20, 21, 22, 23 Wasserbeschaffenheit..........
Seite 268 Viessmann Ges.m.b.H. Viessmann Climate Solutions GmbH & Co. KG A-4641 Steinhaus bei Wels 35108 Allendorf A Carrier Company A Carrier Company Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

Diese Anleitung auch für:

Vitocal 250-a compact Z032380

Viessmann Z032495 Montage- Und Serviceanleitung Für Die Fachkraft

Inhaltsverzeichnis

Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Viessmann Z032495

Inhaltszusammenfassung für Viessmann Z032495
