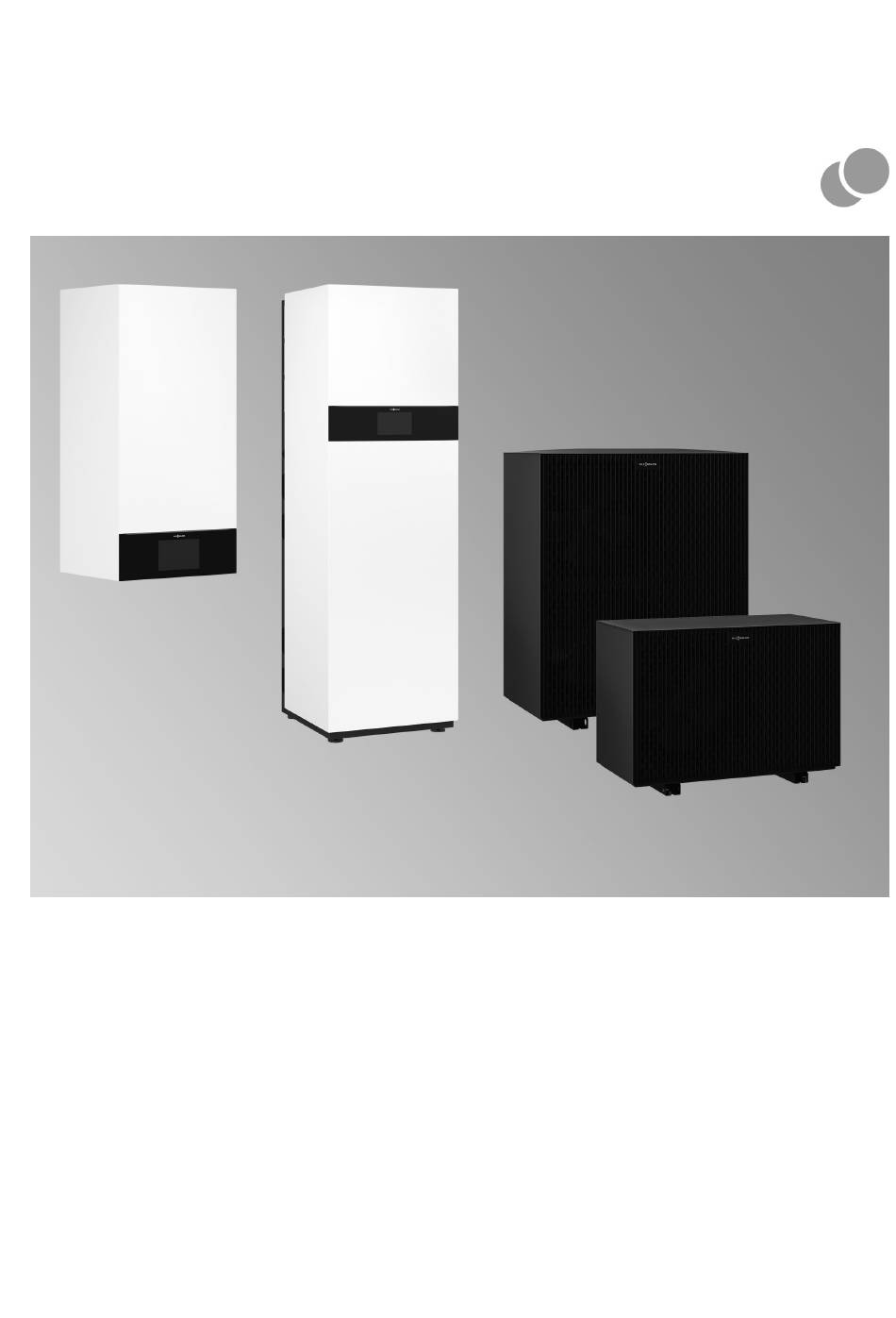

VIESMANN
Planungsanleitung
VITOCAL 250-A
Typ AWO(-M)-E-AC/AWO(-M)-E-AC-AF 251.A
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb in Mono-
blockbauweise mit Außen- und Inneneinheit
Für Raumbeheizung, Raumkühlung und Trinkwassererwär-
■
mung in Heizungsanlagen
Inneneinheit mit Regelung, Heizwasser-Durchlauferhitzer,
■
integriertem Pufferspeicher, Ausdehnungsgefäß und
Sicherheitsgruppe
Typ AWO(-M)-E-AC/AWO(-M)-E-AC-AF 251.A 2C
Ausstattung wie vorher, zusätzlich mit zweitem integrierten
Heiz-/Kühlkreis
6175107 DE
3/2023
Luft/Wasser-Wärmepumpen mit Innen- und Außeneinheit
Monoblock-Ausführung, 2,1 bis 13,4 kW
VITOCAL 252-A
Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 251.A
Luft/Wasser-Wärmepumpen-Kompaktgerät mit elektrischem
Antrieb in Monoblockbauweise mit Außen- und Inneneinheit
Für Raumbeheizung, Raumkühlung und Trinkwassererwär-
■
mung in Heizungsanlagen
Inneneinheit mit Regelung, integriertem Speicher-Wasser-
■
erwärmer 190 l, Heizwasser-Durchlauferhitzer, integriertem
Pufferspeicher, Ausdehnungsgefäß und Sicherheitsgruppe
Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 251.A 2C
Ausstattung wie vorher, zusätzlich mit zweitem integrierten
Heiz-/Kühlkreis
VITOCAL
