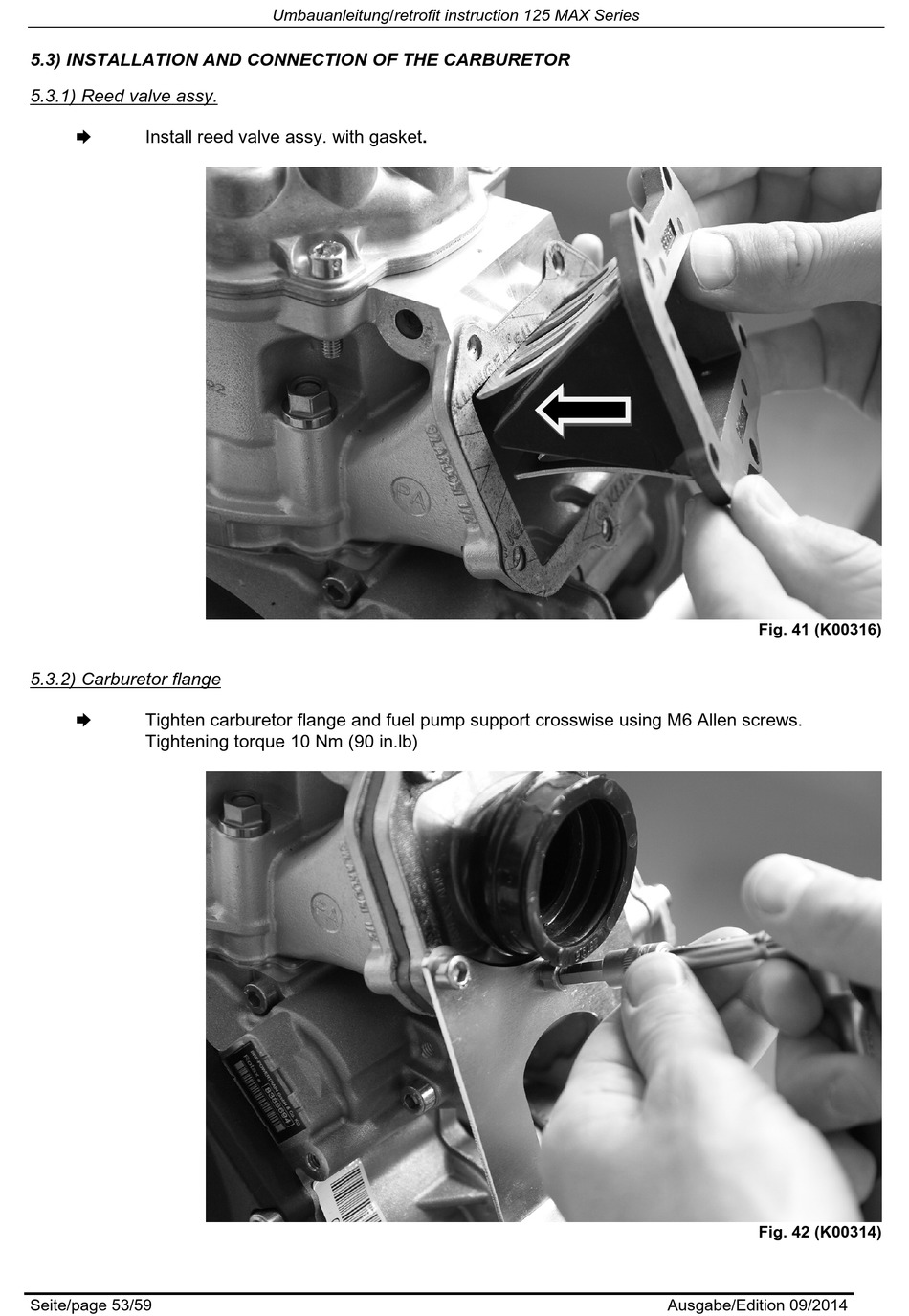

5.3) INSTALLATION AND CONNECTION OF THE CARBURETOR
5.3.1) Reed valve assy.
Install reed valve assy. with gasket.
5.3.2) Carburetor flange
Tighten carburetor flange and fuel pump support crosswise using M6 Allen screws.
Tightening torque 10 Nm (90 in.lb)
Seite/page 53/59
Umbauanleitung/retrofit instruction 125 MAX Series
Fig. 41 (K00316)
Fig. 42 (K00314)
Ausgabe/Edition 09/2014
