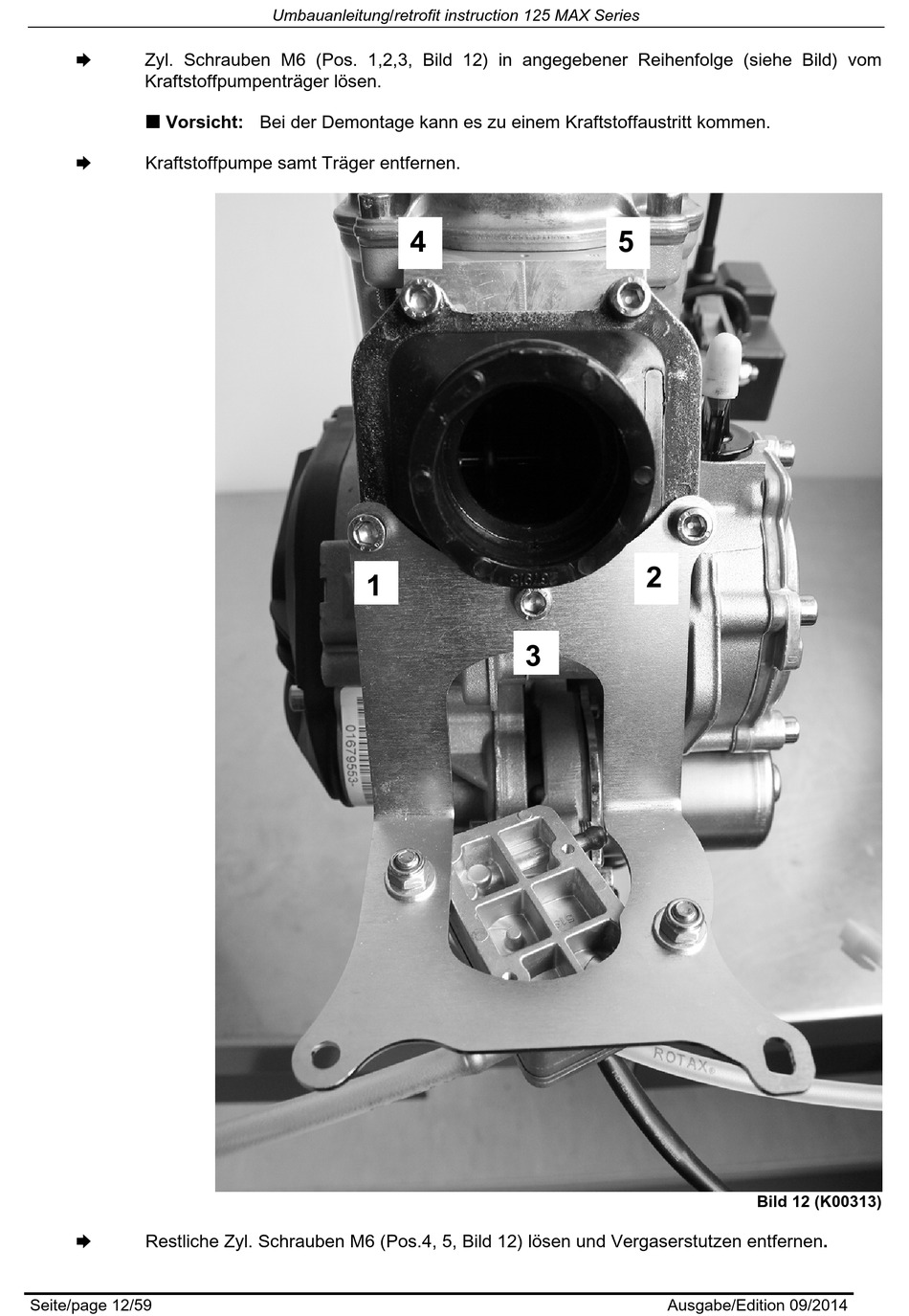

Zyl. Schrauben M6 (Pos. 1,2,3, Bild 12) in angegebener Reihenfolge (siehe Bild) vom
Kraftstoffpumpenträger lösen.
Vorsicht: Bei der Demontage kann es zu einem Kraftstoffaustritt kommen.
Kraftstoffpumpe samt Träger entfernen.
Restliche Zyl. Schrauben M6 (Pos.4, 5, Bild 12) lösen und Vergaserstutzen entfernen.
Seite/page 12/59
Umbauanleitung/retrofit instruction 125 MAX Series
4
1
5
2
3
Ausgabe/Edition 09/2014
Bild 12 (K00313)
