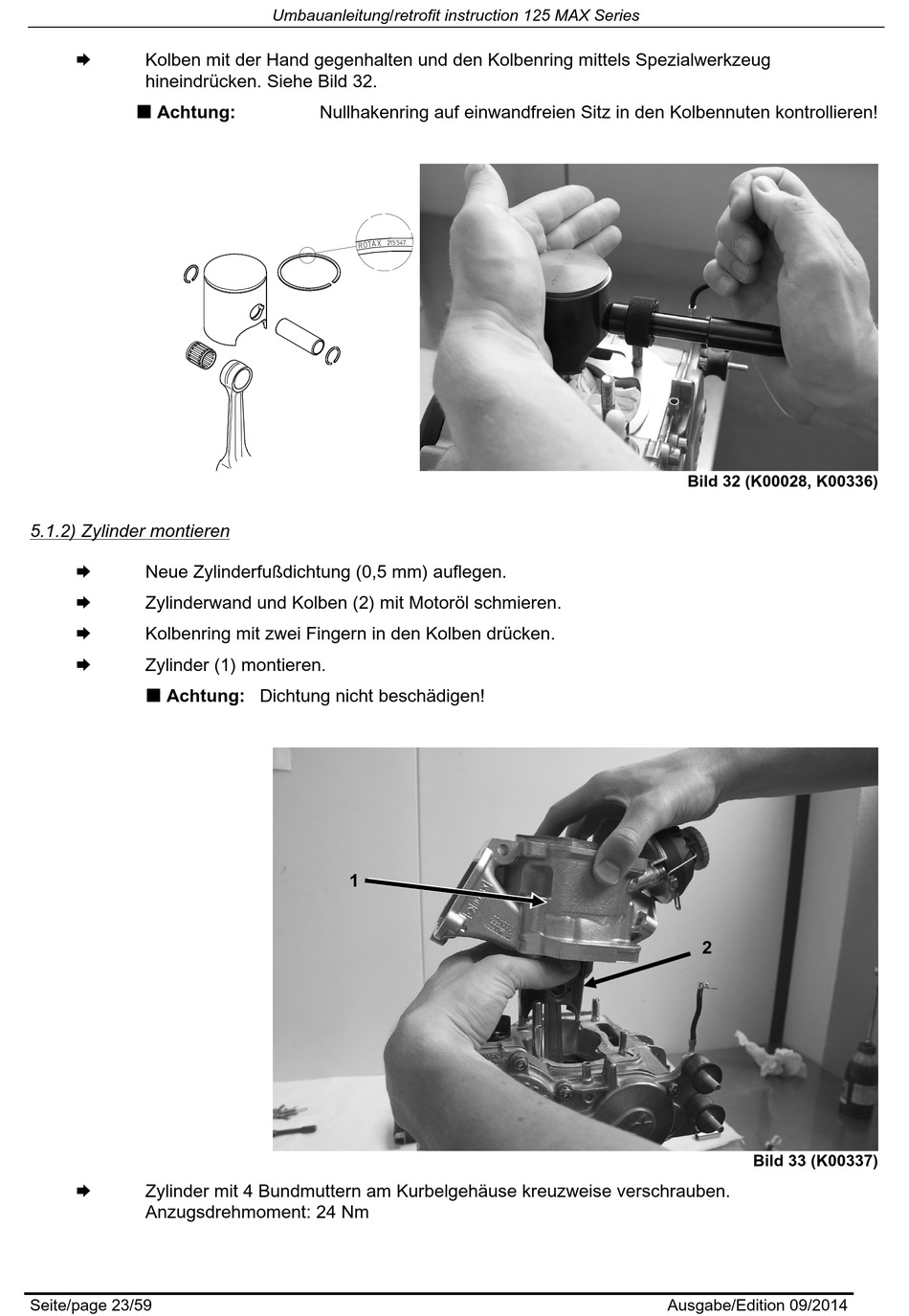

Kolben mit der Hand gegenhalten und den Kolbenring mittels Spezialwerkzeug
hineindrücken. Siehe Bild 32.
 Achtung:

5.1.2) Zylinder montieren

Neue Zylinderfußdichtung (0,5 mm) auflegen.
Zylinderwand und Kolben (2) mit Motoröl schmieren.
Kolbenring mit zwei Fingern in den Kolben drücken.
Zylinder (1) montieren.
 Achtung: Dichtung nicht beschädigen!
Zylinder mit 4 Bundmuttern am Kurbelgehäuse kreuzweise verschrauben.
Anzugsdrehmoment: 24 Nm
Seite/page 23/59
Umbauanleitung/retrofit instruction 125 MAX Series
Nullhakenring auf einwandfreien Sitz in den Kolbennuten kontrollieren!
1
Bild 32 (K00028, K00336)
2
Bild 33 (K00337)
Ausgabe/Edition 09/2014
