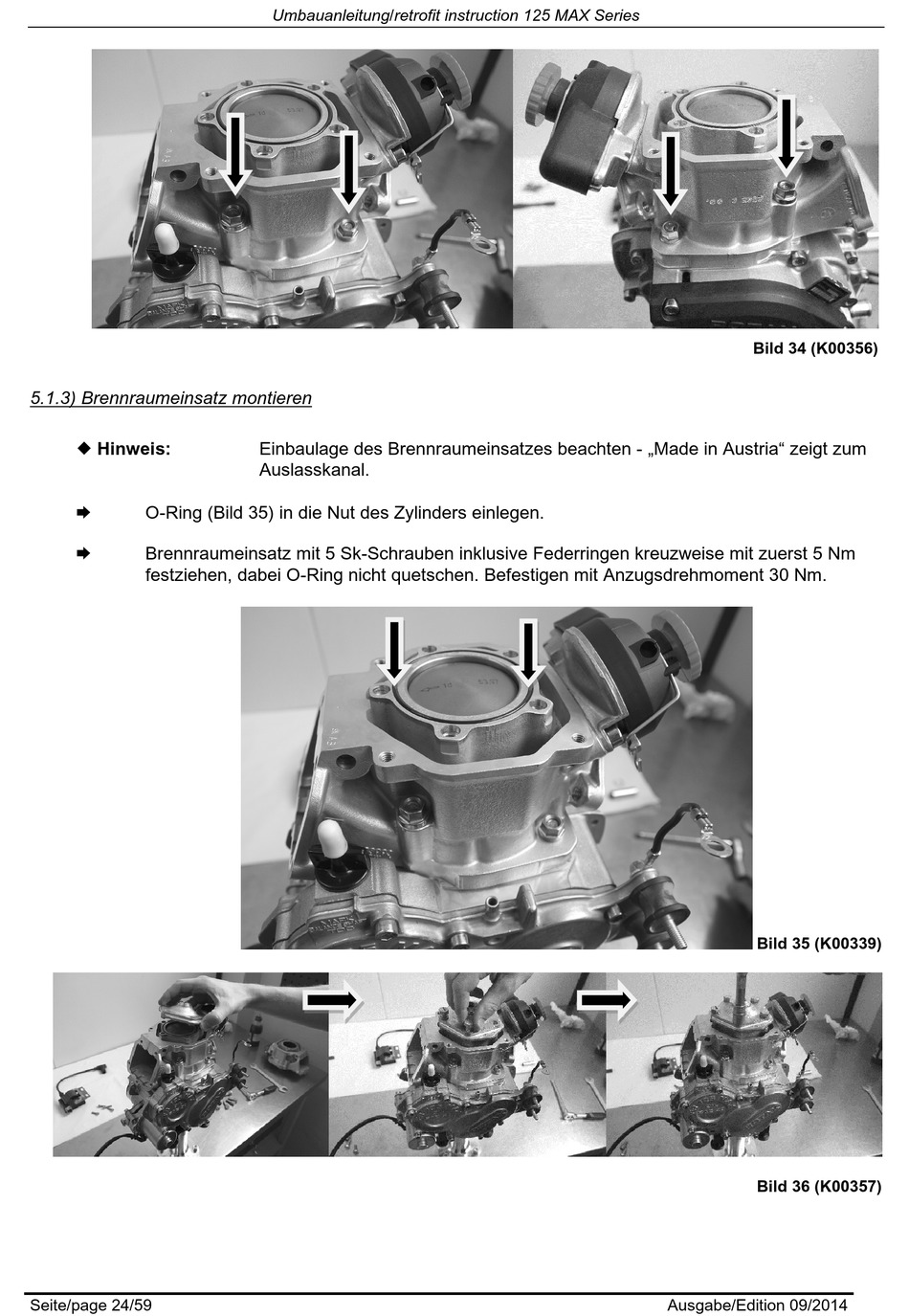

5.1.3) Brennraumeinsatz montieren

 Hinweis:
 O-Ring (Bild 35) in die Nut des Zylinders einlegen.

Brennraumeinsatz mit 5 Sk-Schrauben inklusive Federringen kreuzweise mit zuerst 5 Nm
festziehen, dabei O-Ring nicht quetschen. Befestigen mit Anzugsdrehmoment 30 Nm.
Seite/page 24/59
Umbauanleitung/retrofit instruction 125 MAX Series
Einbaulage des Brennraumeinsatzes beachten - „Made in Austria" zeigt zum
Auslasskanal.
Bild 34 (K00356)
Bild 35 (K00339)
Bild 36 (K00357)
Ausgabe/Edition 09/2014
