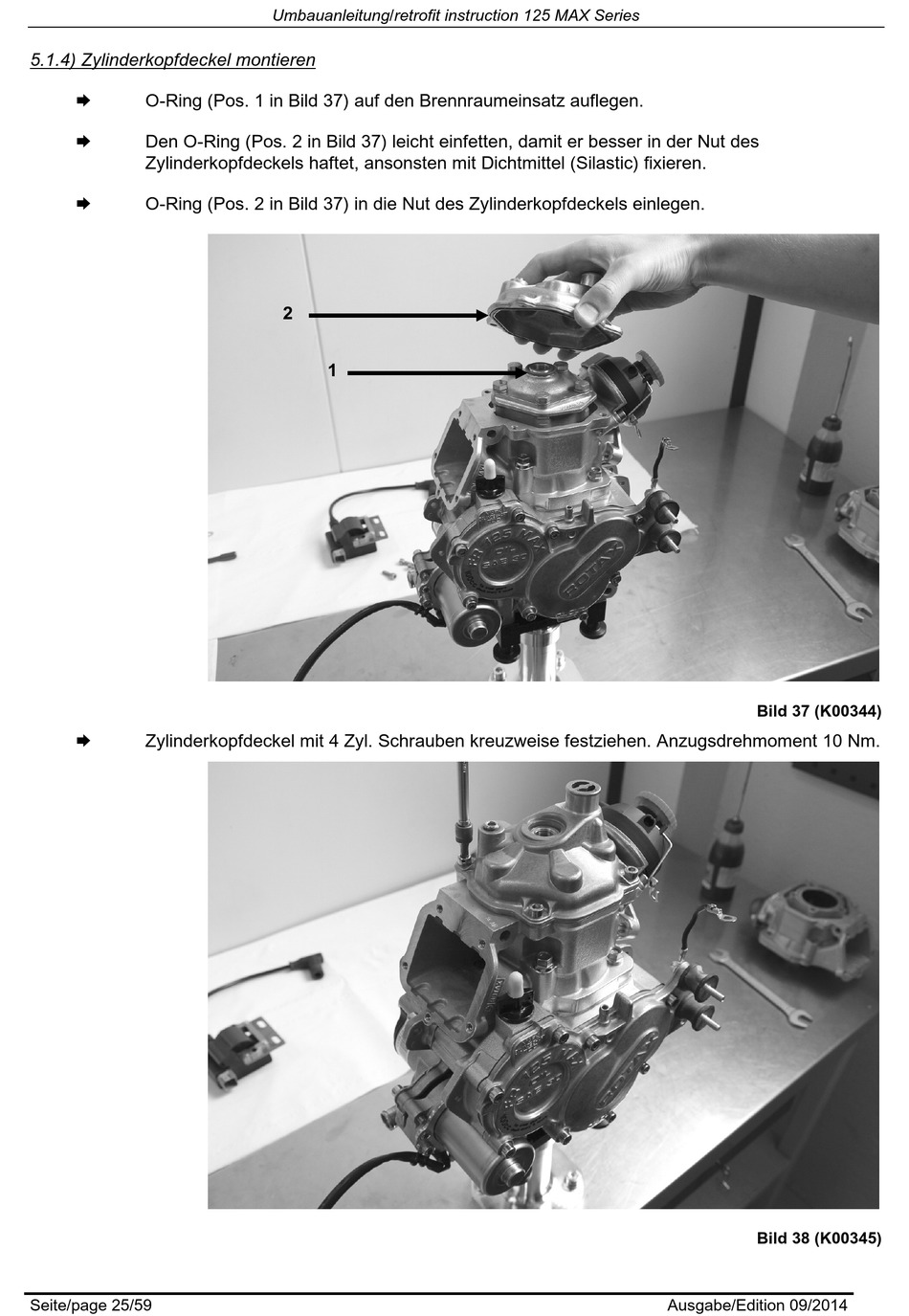

5.1.4) Zylinderkopfdeckel montieren
O-Ring (Pos. 1 in Bild 37) auf den Brennraumeinsatz auflegen.
Den O-Ring (Pos. 2 in Bild 37) leicht einfetten, damit er besser in der Nut des
Zylinderkopfdeckels haftet, ansonsten mit Dichtmittel (Silastic) fixieren.
O-Ring (Pos. 2 in Bild 37) in die Nut des Zylinderkopfdeckels einlegen.
Zylinderkopfdeckel mit 4 Zyl. Schrauben kreuzweise festziehen. Anzugsdrehmoment 10 Nm.
Seite/page 25/59
Umbauanleitung/retrofit instruction 125 MAX Series
2
1
Bild 37 (K00344)
Bild 38 (K00345)
Ausgabe/Edition 09/2014
