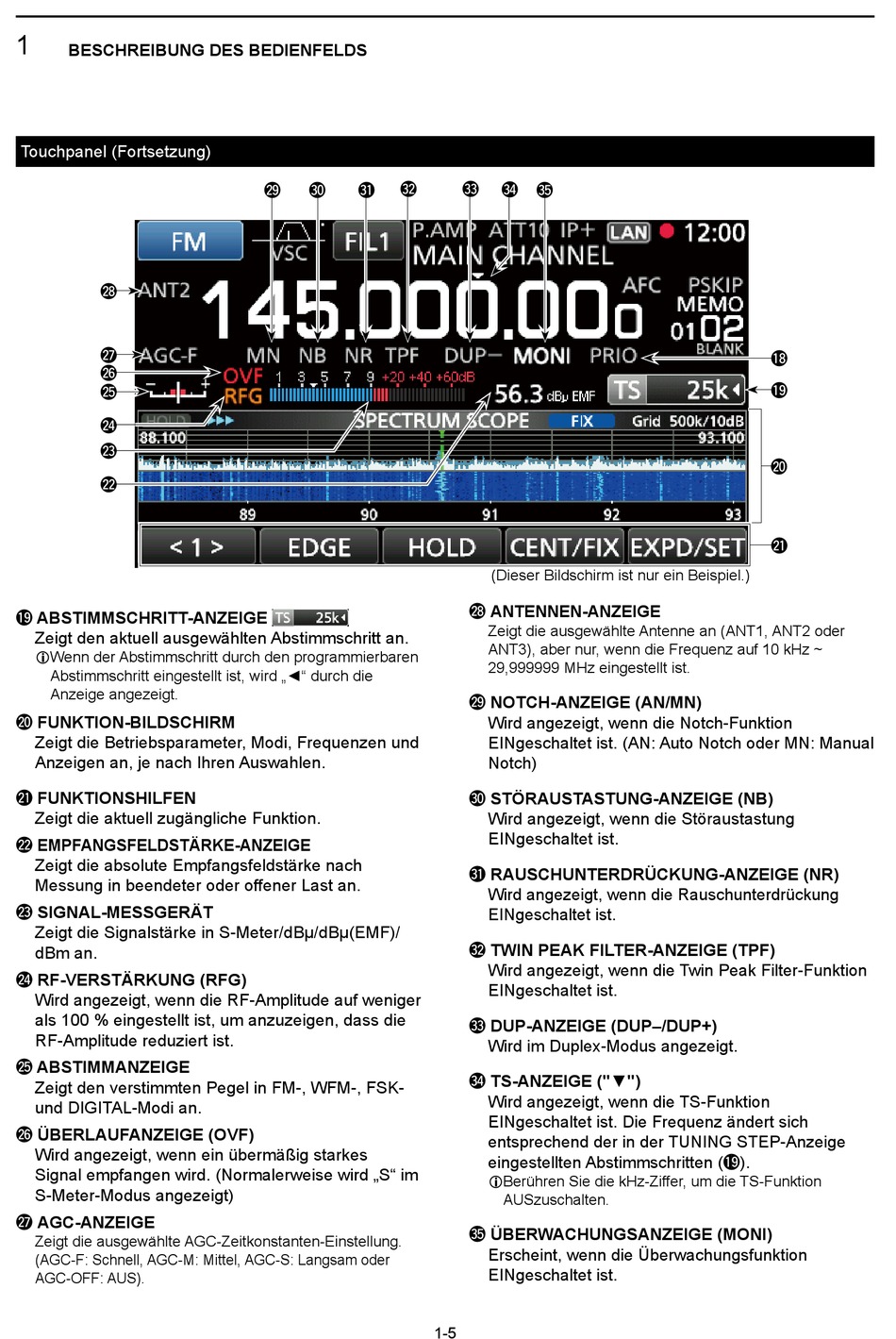

Icom IC-R8600 Bedienungsanleitung Seite 14

1
BESCHREIBUNG DES BEDIENFELDS
Touchpanel (Fortsetzung)
@8
@7
@6
@5
@4
@3
@2
!9 ABSTIMMSCHRITT-ANZEIGE
Zeigt den aktuell ausgewählten Abstimmschritt an.
L Wenn der Abstimmschritt durch den programmierbaren
Abstimmschritt eingestellt ist, wird „◄" durch die
Anzeige angezeigt.
@0 FUNKTION-BILDSCHIRM
Zeigt die Betriebsparameter, Modi, Frequenzen und
Anzeigen an, je nach Ihren Auswahlen.
@1 1 FUNKTIONSHILFEN
Zeigt die aktuell zugängliche Funktion.
@2 EMPFANGSFELDSTÄRKE-ANZEIGE
Zeigt die absolute Empfangsfeldstärke nach
Messung in beendeter oder offener Last an.
@3 SIGNAL-MESSGERÄT
Zeigt die Signalstärke in S-Meter/dBµ/dBµ(EMF)/
dBm an.
@4 RF-VERSTÄRKUNG (RFG)
Wird angezeigt, wenn die RF-Amplitude auf weniger
als 100 % eingestellt ist, um anzuzeigen, dass die
RF-Amplitude reduziert ist.
@5 ABSTIMMANZEIGE
Zeigt den verstimmten Pegel in FM-, WFM-, FSK-
und DIGITAL-Modi an.
@6 ÜBERLAUFANZEIGE (OVF)
Wird angezeigt, wenn ein übermäßig starkes
Signal empfangen wird. (Normalerweise wird „S" im
S-Meter-Modus angezeigt)
@7 AGC-ANZEIGE
Zeigt die ausgewählte AGC-Zeitkonstanten-Einstellung.
(AGC-F: Schnell, AGC-M: Mittel, AGC-S: Langsam oder
AGC-OFF: AUS).
#2
@9 #0 #1
1-5
#3 #4
#5
(Dieser Bildschirm ist nur ein Beispiel.)
@8 ANTENNEN-ANZEIGE
Zeigt die ausgewählte Antenne an (ANT1, ANT2 oder
ANT3), aber nur, wenn die Frequenz auf 10 kHz ~
29,999999 MHz eingestellt ist.
@9 NOTCH-ANZEIGE (AN/MN)
Wird angezeigt, wenn die Notch-Funktion
EINgeschaltet ist. (AN: Auto Notch oder MN: Manual
Notch)
#0 STÖRAUSTASTUNG-ANZEIGE (NB)
Wird angezeigt, wenn die Störaustastung
EINgeschaltet ist.
#1 RAUSCHUNTERDRÜCKUNG-ANZEIGE (NR)
Wird angezeigt, wenn die Rauschunterdrückung
EINgeschaltet ist.
#2 TWIN PEAK FILTER-ANZEIGE (TPF)
Wird angezeigt, wenn die Twin Peak Filter-Funktion
EINgeschaltet ist.
#3 DUP-ANZEIGE (DUP–/DUP+)
Wird im Duplex-Modus angezeigt.
#4 TS-ANZEIGE ("▼")
Wird angezeigt, wenn die TS-Funktion
EINgeschaltet ist. Die Frequenz ändert sich
entsprechend der in der TUNING STEP-Anzeige
eingestellten Abstimmschritten (!9 ) .
L Berühren Sie die kHz-Ziffer, um die TS-Funktion
AUSzuschalten.
#5 ÜBERWACHUNGSANZEIGE (MONI)
Erscheint, wenn die Überwachungsfunktion
EINgeschaltet ist.
!8
!9
@0
@1
