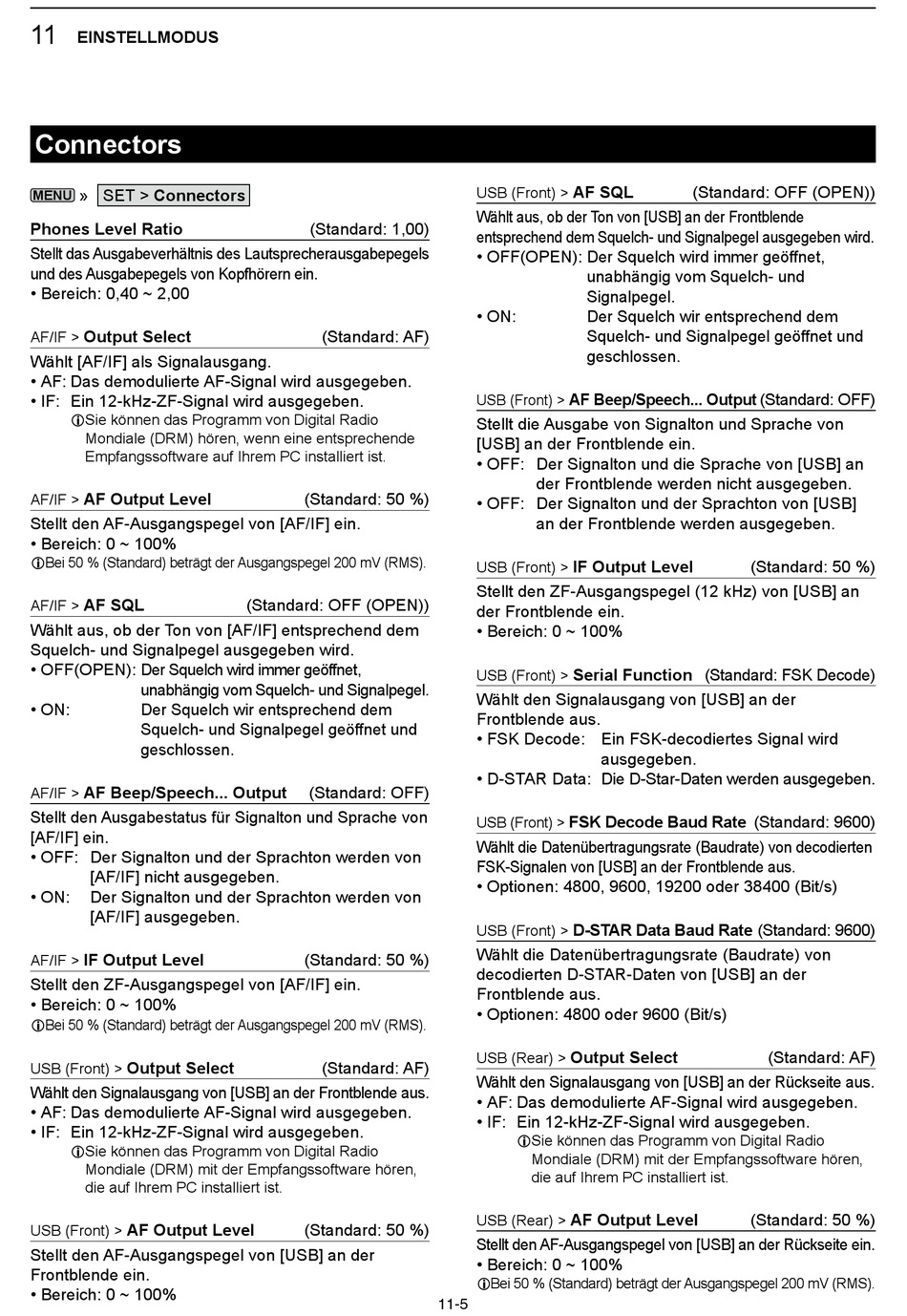

Icom IC-R8600 Bedienungsanleitung Seite 72

11
EINSTELLMODUS
Connectors
» SET > Connectors
MENU
Phones Level Rmtio
Stellt das Ausgabeverhältnis des Lautsprecherausgabepegels
und des Ausgabepegels von Kopfhörern ein.
• Bereich: 0,40 ~ 2,00
Output Select
AF/IF >
Wählt [AF/IF] als Signalausgang.
• AF: Das demodulierte AF-Signal wird ausgegeben.
• IF: Ein 12-kHz-ZF-Signal wird ausgegeben.
L Sie können das Programm von Digital Radio
Mondiale (DRM) hören, wenn eine entsprechende
Empfangssoftware auf Ihrem PC installiert ist.
AF Output Level
AF/IF >
Stellt den AF-Ausgangspegel von [AF/IF] ein.
• Bereich: 0 ~ 100%
L Bei 50 % (Standard) beträgt der Ausgangspegel 200 mV (RMS).
AF SQL
AF/IF >
Wählt aus, ob der Ton von [AF/IF] entsprechend dem
Squelch- und Signalpegel ausgegeben wird.
• OFF(OPEN): Der Squelch wird immer geöffnet,
unabhängig vom Squelch- und Signalpegel.
• ON: Der Squelch wir entsprechend dem
Squelch- und Signalpegel geöffnet und
geschlossen.
AF Beep/Speech... Output
AF/IF >
Stellt den Ausgabestatus für Signalton und Sprache von
[AF/IF] ein.
• OFF: Der Signalton und der Sprachton werden von
[AF/IF] nicht ausgegeben.
• ON: Der Signalton und der Sprachton werden von
[AF/IF] ausgegeben.
IF Output Level
AF/IF >
Stellt den ZF-Ausgangspegel von [AF/IF] ein.
• Bereich: 0 ~ 100%
L Bei 50 % (Standard) beträgt der Ausgangspegel 200 mV (RMS).
Output Select
USB (Front) >
Wählt den Signalausgang von [USB] an der Frontblende aus.
• AF: Das demodulierte AF-Signal wird ausgegeben.
• IF: Ein 12-kHz-ZF-Signal wird ausgegeben.
L Sie können das Programm von Digital Radio
Mondiale (DRM) mit der Empfangssoftware hören,
die auf Ihrem PC installiert ist.
AF Output Level
USB (Front) >
Stellt den AF-Ausgangspegel von [USB] an der
Frontblende ein.
• Bereich: 0 ~ 100%
(Standard: 1,00)
(Standard: AF)
(Standard: 50 %)
(Standard: OFF (OPEN))
(Standard: OFF)
(Standard: 50 %)
(Standard: AF)
(Standard: 50 %)
AF SQL
USB (Front) >
Wählt aus, ob der Ton von [USB] an der Frontblende
entsprechend dem Squelch- und Signalpegel ausgegeben wird.
• OFF(OPEN): Der Squelch wird immer geöffnet,
unabhängig vom Squelch- und
Signalpegel.
• ON: Der Squelch wir entsprechend dem
Squelch- und Signalpegel geöffnet und
geschlossen.
AF Beep/Speech... Output (Standard: OFF)
USB (Front) >
Stellt die Ausgabe von Signalton und Sprache von
[USB] an der Frontblende ein.
• OFF: Der Signalton und die Sprache von [USB] an
der Frontblende werden nicht ausgegeben.
• OFF: Der Signalton und der Sprachton von [USB]
an der Frontblende werden ausgegeben.
IF Output Level
USB (Front) >
Stellt den ZF-Ausgangspegel (12 kHz) von [USB] an
der Frontblende ein.
• Bereich: 0 ~ 100%
Seriml Function (Standard: FSK Decode)
USB (Front) >
Wählt den Signalausgang von [USB] an der
Frontblende aus.
• FSK Decode: Ein FSK-decodiertes Signal wird
ausgegeben.
• D-STAR Data: Die D-Star-Daten werden ausgegeben.
FSK Decode Bmud Rmte (Standard: 9600)
USB (Front) >
Wählt die Datenübertragungsrate (Baudrate) von decodierten
FSK-Signalen von [USB] an der Frontblende aus.
• Optionen: 4800, 9600, 19200 oder 38400 (Bit/s)
D-STAR Dmtm Bmud Rmte (Standard: 9600)
USB (Front) >
Wählt die Datenübertragungsrate (Baudrate) von
decodierten D-STAR-Daten von [USB] an der
Frontblende aus.
• Optionen: 4800 oder 9600 (Bit/s)
Output Select
USB (Rear) >
Wählt den Signalausgang von [USB] an der Rückseite aus.
• AF: Das demodulierte AF-Signal wird ausgegeben.
• IF: Ein 12-kHz-ZF-Signal wird ausgegeben.
L Sie können das Programm von Digital Radio
Mondiale (DRM) mit der Empfangssoftware hören,
die auf Ihrem PC installiert ist.
AF Output Level
USB (Rear) >
Stellt den AF-Ausgangspegel von [USB] an der Rückseite ein.
• Bereich: 0 ~ 100%
L Bei 50 % (Standard) beträgt der Ausgangspegel 200 mV (RMS).
11-5
(Standard: OFF (OPEN))
(Standard: 50 %)
(Standard: AF)
(Standard: 50 %)
