Wasserfall-Geschwindigkeit - Icom IC-R8600 Bedienungsanleitung

4

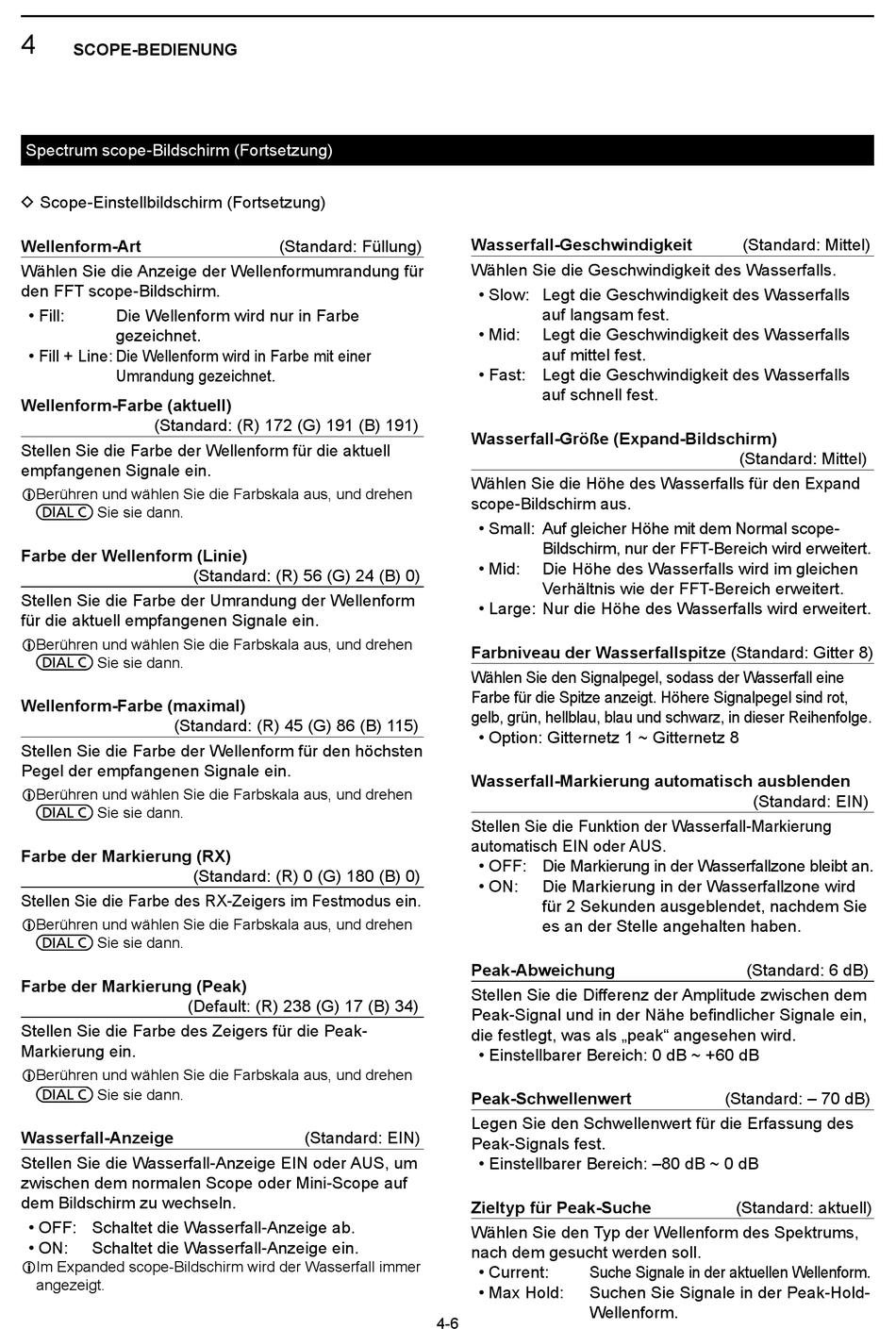

SCOPE-BEDIENUNG
Spectrum scope-Bildschirm (Fortsetzung)
D Scope-Einstellbildschirm (Fortsetzung)
Wellenform-Art
Wählen Sie die Anzeige der Wellenformumrandung für
den FFT scope-Bildschirm.
• Fill: Die Wellenform wird nur in Farbe
gezeichnet.
• Fill + Line: Die Wellenform wird in Farbe mit einer
Umrandung gezeichnet.
Wellenform-Farbe (aktuell)
(Standard: (R) 172 (G) 191 (B) 191)
Stellen Sie die Farbe der Wellenform für die aktuell
empfangenen Signale ein.
L Berühren und wählen Sie die Farbskala aus, und drehen
Sie sie dann.
Farbe der Wellenform (Linie)
Stellen Sie die Farbe der Umrandung der Wellenform
für die aktuell empfangenen Signale ein.
L Berühren und wählen Sie die Farbskala aus, und drehen
Sie sie dann.
Wellenform-Farbe (maximal)
(Standard: (R) 45 (G) 86 (B) 115)
Stellen Sie die Farbe der Wellenform für den höchsten
Pegel der empfangenen Signale ein.
L Berühren und wählen Sie die Farbskala aus, und drehen
Sie sie dann.
Farbe der Markierung (RX)
Stellen Sie die Farbe des RX-Zeigers im Festmodus ein.
L Berühren und wählen Sie die Farbskala aus, und drehen
Sie sie dann.
Farbe der Markierung (Peak)
(Default: (R) 238 (G) 17 (B) 34)
Stellen Sie die Farbe des Zeigers für die Peak-
Markierung ein.
L Berühren und wählen Sie die Farbskala aus, und drehen
Sie sie dann.
Wasserfall-Anzeige
Stellen Sie die Wasserfall-Anzeige EIN oder AUS, um
zwischen dem normalen Scope oder Mini-Scope auf
dem Bildschirm zu wechseln.
• OFF: Schaltet die Wasserfall-Anzeige ab.
• ON: Schaltet die Wasserfall-Anzeige ein.
L Im Expanded scope-Bildschirm wird der Wasserfall immer
angezeigt.
(Standard: Füllung)
(Standard: (R) 56 (G) 24 (B) 0)
(Standard: (R) 0 (G) 180 (B) 0)
(Standard: EIN)

Wasserfall-Geschwindigkeit

Wählen Sie die Geschwindigkeit des Wasserfalls.
• Slow: Legt die Geschwindigkeit des Wasserfalls
auf langsam fest.
• Mid: Legt die Geschwindigkeit des Wasserfalls
auf mittel fest.
• Fast: Legt die Geschwindigkeit des Wasserfalls
auf schnell fest.
Wasserfall-Größe (Expand-Bildschirm)
Wählen Sie die Höhe des Wasserfalls für den Expand
scope-Bildschirm aus.
• Small: Auf gleicher Höhe mit dem Normal scope-
Bildschirm, nur der FFT-Bereich wird erweitert.
• Mid: Die Höhe des Wasserfalls wird im gleichen
Verhältnis wie der FFT-Bereich erweitert.
• Large: Nur die Höhe des Wasserfalls wird erweitert.
Farbniveau der Wasserfallspitze (Standard: Gitter 8)
Wählen Sie den Signalpegel, sodass der Wasserfall eine
Farbe für die Spitze anzeigt. Höhere Signalpegel sind rot,
gelb, grün, hellblau, blau und schwarz, in dieser Reihenfolge.
• Option: Gitternetz 1 ~ Gitternetz 8
Wasserfall-Markierung automatisch ausblenden
Stellen Sie die Funktion der Wasserfall-Markierung
automatisch EIN oder AUS.
• OFF: Die Markierung in der Wasserfallzone bleibt an.
• ON: Die Markierung in der Wasserfallzone wird
für 2 Sekunden ausgeblendet, nachdem Sie
es an der Stelle angehalten haben.
Peak-Abweichung
Stellen Sie die Differenz der Amplitude zwischen dem
Peak-Signal und in der Nähe befindlicher Signale ein,
die festlegt, was als „peak" angesehen wird.
• Einstellbarer Bereich: 0 dB ~ +60 dB
Peak-Schwellenwert
Legen Sie den Schwellenwert für die Erfassung des
Peak-Signals fest.
• Einstellbarer Bereich: –80 dB ~ 0 dB
Zieltyp für Peak-Suche
Wählen Sie den Typ der Wellenform des Spektrums,
nach dem gesucht werden soll.
• Current: Suche Signale in der aktuellen Wellenform.
• Max Hold: Suchen Sie Signale in der Peak-Hold-
Wellenform.
4-6
(Standard: Mittel)
(Standard: Mittel)
(Standard: EIN)
(Standard: 6 dB)
(Standard: – 70 dB)
(Standard: aktuell)
