4

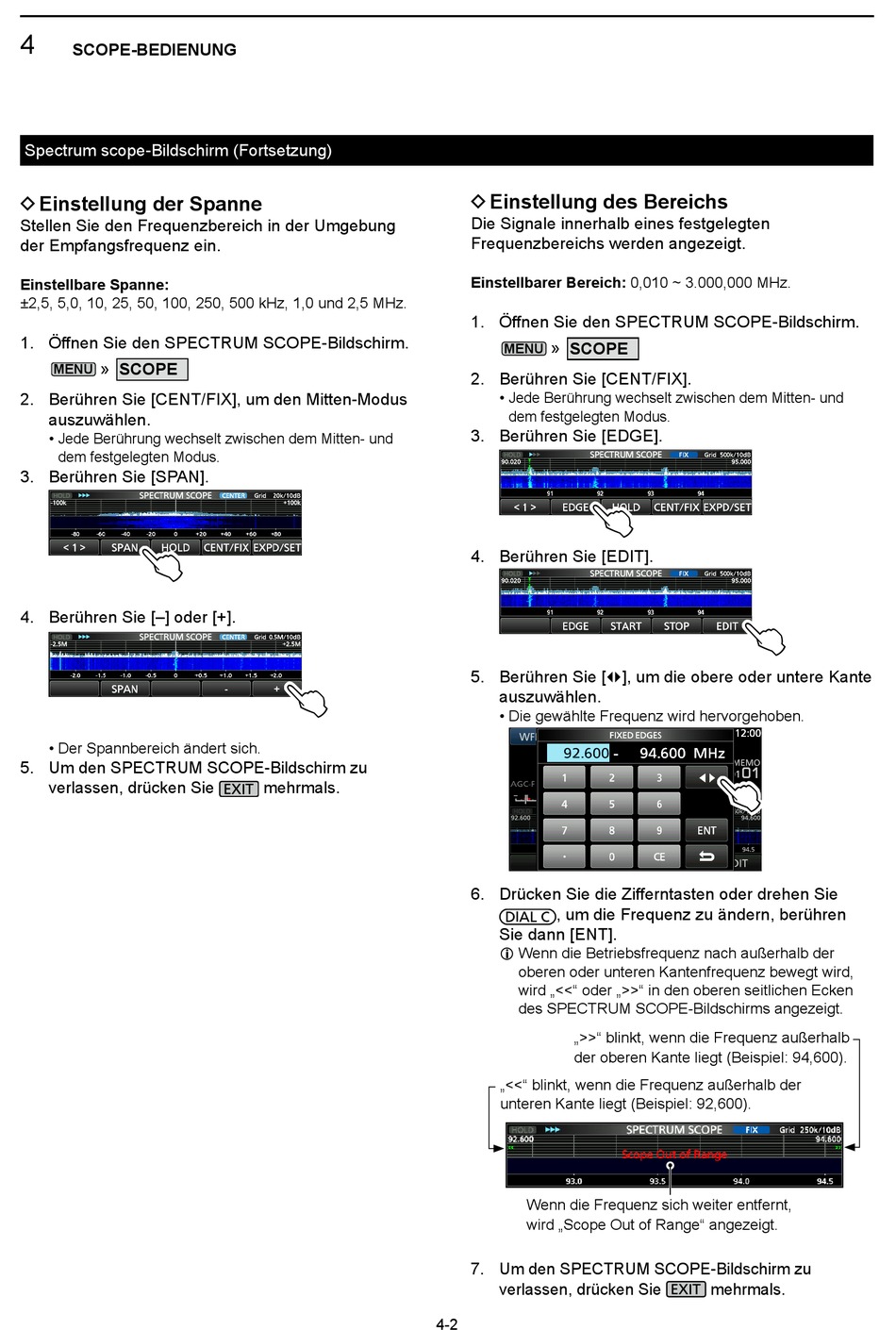

SCOPE-BEDIENUNG
Spectrum scope-Bildschirm (Fortsetzung)
D Einstellung der Spanne
Stellen Sie den Frequenzbereich in der Umgebung
der Empfangsfrequenz ein.
Einstellbare Spanne:
±2,5, 5,0, 10, 25, 50, 100, 250, 500 kHz, 1,0 und 2,5 MHz.
1. Öffnen Sie den SPECTRUM SCOPE-Bildschirm.
» SCOPE
MENU
2. Berühren Sie [CENT/FIX], um den Mitten-Modus
auszuwählen.
• Jede Berührung wechselt zwischen dem Mitten- und
dem festgelegten Modus.
3. Berühren Sie [SPAN].
4. Berühren Sie [–] oder [+].
• Der Spannbereich ändert sich.
5. Um den SPECTRUM SCOPE-Bildschirm zu
verlassen, drücken Sie mehrmals.
D Einstellung des Bereichs
Die Signale innerhalb eines festgelegten
Frequenzbereichs werden angezeigt.
Einstellbarer Bereich: 0,010 ~ 3.000,000 MHz.
1. Öffnen Sie den SPECTRUM SCOPE-Bildschirm.
» SCOPE
MENU
2. Berühren Sie [CENT/FIX].
• Jede Berührung wechselt zwischen dem Mitten- und
dem festgelegten Modus.
3. Berühren Sie [EDGE].
4. Berühren Sie [EDIT].
5. Berühren Sie [
auszuwählen.
• Die gewählte Frequenz wird hervorgehoben.
6. Drücken Sie die Zifferntasten oder drehen Sie
, um die Frequenz zu ändern, berühren
Sie dann [ENT].
L Wenn die Betriebsfrequenz nach außerhalb der
oberen oder unteren Kantenfrequenz bewegt wird,
wird „<<" oder „>>" in den oberen seitlichen Ecken
des SPECTRUM SCOPE-Bildschirms angezeigt.
„>>" blinkt, wenn die Frequenz außerhalb
der oberen Kante liegt (Beispiel: 94,600).
„<<" blinkt, wenn die Frequenz außerhalb der
unteren Kante liegt (Beispiel: 92,600).
Wenn die Frequenz sich weiter entfernt,
wird „Scope Out of Range" angezeigt.
7. Um den SPECTRUM SCOPE-Bildschirm zu
verlassen, drücken Sie
4-2
], um die obere oder untere Kante

mehrmals.
