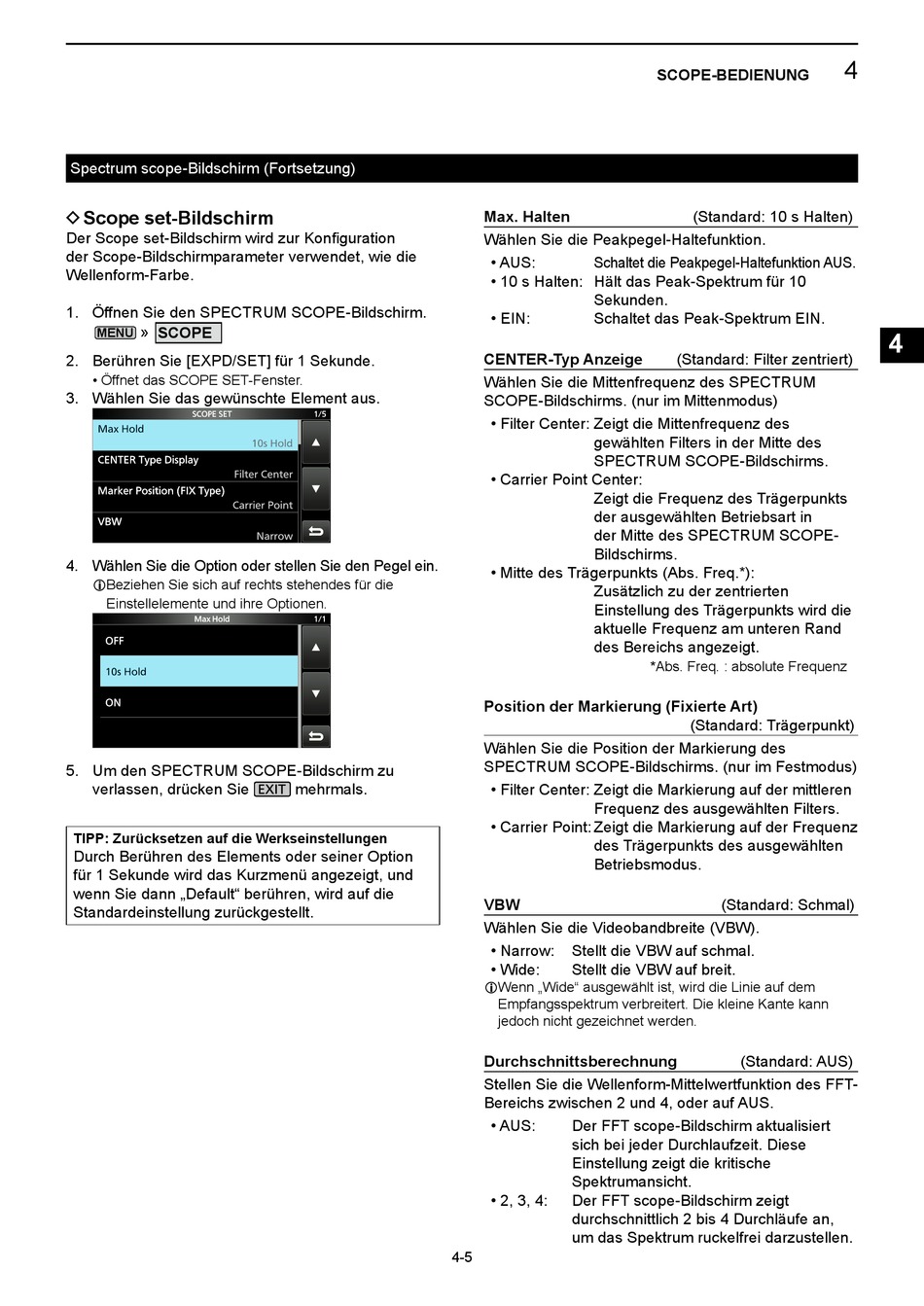

Spectrum scope-Bildschirm (Fortsetzung)
D Scope set-Bildschirm
Der Scope set-Bildschirm wird zur Konfiguration
der Scope-Bildschirmparameter verwendet, wie die
Wellenform-Farbe.
1. Öffnen Sie den SPECTRUM SCOPE-Bildschirm.
» SCOPE
MENU
2. Berühren Sie [EXPD/SET] für 1 Sekunde.
• Öffnet das SCOPE SET-Fenster.
3. Wählen Sie das gewünschte Element aus.
4. Wählen Sie die Option oder stellen Sie den Pegel ein.
L Beziehen Sie sich auf rechts stehendes für die
Einstellelemente und ihre Optionen.
5. Um den SPECTRUM SCOPE-Bildschirm zu
verlassen, drücken Sie
TIPP: Zurücksetzen auf die Werkseinstellungen
Durch Berühren des Elements oder seiner Option
für 1 Sekunde wird das Kurzmenü angezeigt, und
wenn Sie dann „Default" berühren, wird auf die
Standardeinstellung zurückgestellt.
mehrmals.
4-5
SCOPE-BEDIENUNG
Max. Halten
Wählen Sie die Peakpegel-Haltefunktion.
• AUS: Schaltet die Peakpegel-Haltefunktion AUS.
• 10 s Halten: Hält das Peak-Spektrum für 10
Sekunden.
• EIN: Schaltet das Peak-Spektrum EIN.
CENTER-Typ Anzeige
Wählen Sie die Mittenfrequenz des SPECTRUM
SCOPE-Bildschirms. (nur im Mittenmodus)
• Filter Center: Zeigt die Mittenfrequenz des
gewählten Filters in der Mitte des
SPECTRUM SCOPE-Bildschirms.
• Carrier Point Center:
Zeigt die Frequenz des Trägerpunkts
der ausgewählten Betriebsart in
der Mitte des SPECTRUM SCOPE-
Bildschirms.
• Mitte des Trägerpunkts (Abs. Freq.*):
Zusätzlich zu der zentrierten
Einstellung des Trägerpunkts wird die
aktuelle Frequenz am unteren Rand
des Bereichs angezeigt.
*Abs. Freq. : absolute Frequenz
Position der Markierung (Fixierte Art)
Wählen Sie die Position der Markierung des
SPECTRUM SCOPE-Bildschirms. (nur im Festmodus)
• Filter Center: Zeigt die Markierung auf der mittleren
Frequenz des ausgewählten Filters.
• Carrier Point: Zeigt die Markierung auf der Frequenz
des Trägerpunkts des ausgewählten
Betriebsmodus.
VBW
Wählen Sie die Videobandbreite (VBW).
• Narrow: Stellt die VBW auf schmal.
• Wide: Stellt die VBW auf breit.
L Wenn „Wide" ausgewählt ist, wird die Linie auf dem
Empfangsspektrum verbreitert. Die kleine Kante kann
jedoch nicht gezeichnet werden.

Durchschnittsberechnung

Stellen Sie die Wellenform-Mittelwertfunktion des FFT-
Bereichs zwischen 2 und 4, oder auf AUS.
• AUS: Der FFT scope-Bildschirm aktualisiert
sich bei jeder Durchlaufzeit. Diese
Einstellung zeigt die kritische
Spektrumansicht.
• 2, 3, 4: Der FFT scope-Bildschirm zeigt
durchschnittlich 2 bis 4 Durchläufe an,
um das Spektrum ruckelfrei darzustellen.
4
(Standard: 10 s Halten)
(Standard: Filter zentriert)
(Standard: Trägerpunkt)
(Standard: Schmal)
(Standard: AUS)
